ABS数显游标卡尺精细三维结构建模

在机械加工、精密装配、质检环节的日常作业里，游标卡尺是一线操作人员接触频率最高的接触式测量器具，这款ABS材质数显游标卡尺的三维建模，完全围绕实际使用中的结构逻辑搭建，没有做多余的艺术化夸张处理。从实际应用场景来看，这类卡尺覆盖了从普通金工实训的粗测，到小型精密零部件的内径、外径、深度、台阶尺寸测量需求，相比纯金属尺身的款式，ABS尺身主体的重量更轻，长时间手持测量腕部负荷更小，同时绝缘属性也能满足部分弱电零部件装配场景的测量需求，不会因金属导电造成待测元件损伤。

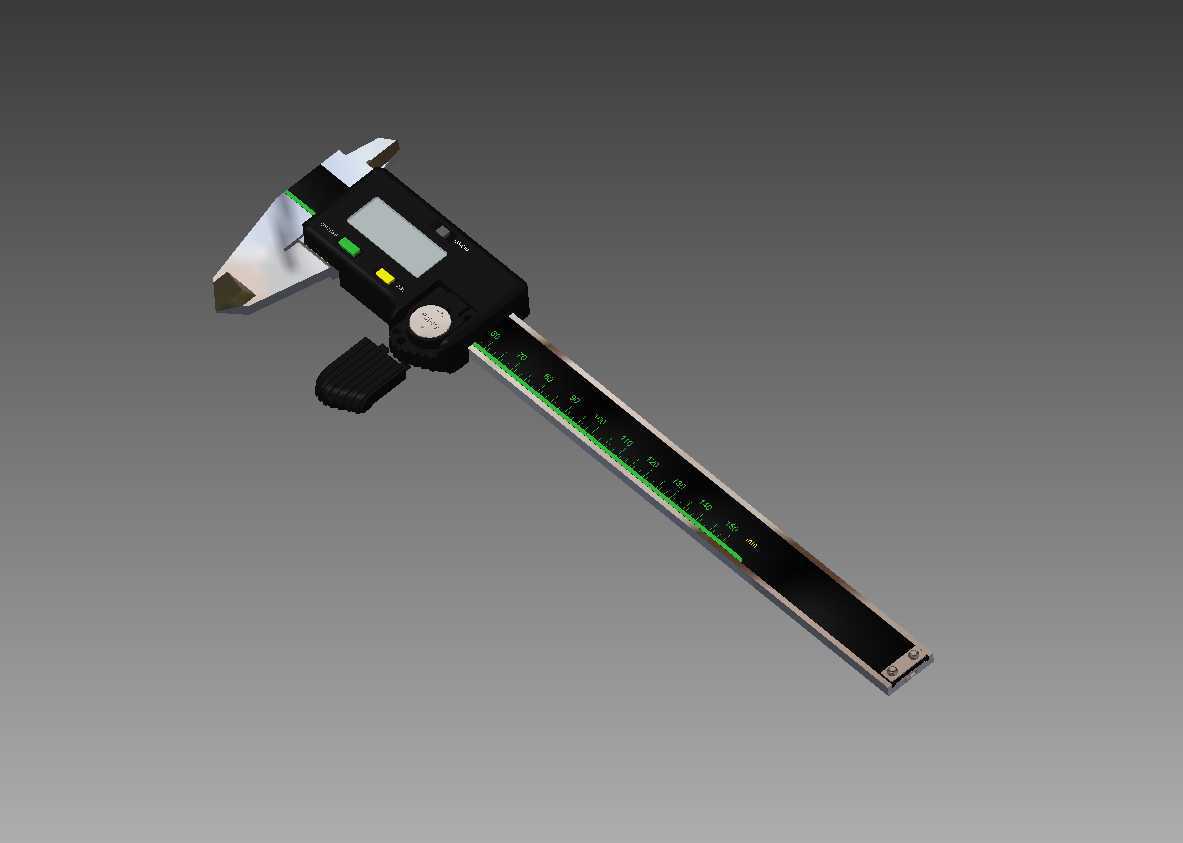

建模过程中优先还原了数显卡尺的核心功能结构：尺身的主刻度滑轨部分做了等距导向槽的细节还原，保证滑动尺框在虚拟装配状态下能沿尺身平顺滑动，没有卡滞虚位；数显模块的位置按照实际握持习惯设置在滑动尺框的拇指操作侧，按键的凸起高度、显示屏的凹陷安装位都做了对应结构处理，还原实际使用中拇指单指即可完成开关机、单位切换、数值归零的操作逻辑；测量爪部分做了内外测量面的区分，内测量爪的刃口斜度、外测量爪的平面平行度都在建模时做了公差层面的结构对齐，符合实际量具测量面的形位公差要求；尾部的深度测量杆做了收放结构的还原，当滑动尺框归零时深度杆完全收于尺身内部槽位，外拉尺框时深度杆同步伸出，匹配深度尺寸测量的动作逻辑。

从设计思路上，建模时没有刻意做外观美化，而是完全遵循实物的结构装配关系：尺身的ABS外壳部分做了加强筋的内部结构预留，对应实际产品注塑生产时的结构强度需求，避免尺身长时间使用出现弯曲变形影响测量精度；电池仓的位置设置在数显模块的侧下方，仓盖的卡扣结构做了细节还原，对应实际使用中更换纽扣电池的操作需求；锁紧螺钉的位置设置在滑动尺框的上方，拧紧时可以锁定尺框位置，方便测量后读取数值或者做批量尺寸的比对检测。

外形尺寸与安装边界方面，这款卡尺的建模完全参照常用的0-150mm量程数显卡尺尺寸比例搭建，尺身总长度控制在230mm左右，尺身宽度16mm，滑动尺框的握持区域做了圆弧过渡处理，贴合手掌握持时的接触面形态；数显模块的凸起高度控制在8mm以内，不会在狭窄空间测量时与待测工件发生干涉；测量爪的伸出长度为40mm，满足常规带台阶工件的内孔测量深度需求；深度测量杆的截面尺寸为3mm×1mm，可伸入直径4mm以上的小孔完成深度测量，不会因杆体过粗无法进入待测孔位。

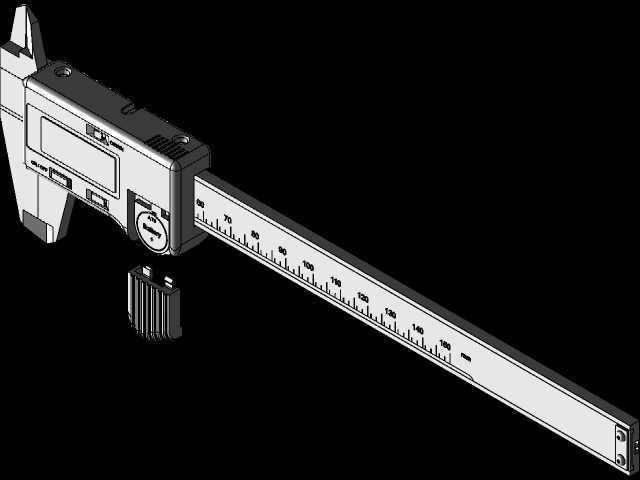

在结构细节处理上，建模时特意还原了尺身滑轨的限位结构，在尺身两端设置了限位挡块，避免滑动尺框在推拉过程中从尺身端部滑脱；拇指滚轮的位置做了防滑齿的细节还原，对应实际使用中通过拇指滚轮微调尺框位置、实现精准贴合待测面的操作需求；尺身的刻度区域做了平面凹陷处理，对应实际产品中刻度覆膜或者激光雕刻的安装位，不会因长期摩擦造成刻度磨损。整个模型的结构拆分完全对应实物的装配层级，尺身、滑动尺框、数显模块、测量爪、深度杆、锁紧螺钉、电池仓盖都为独立结构件，可直接用于虚拟装配教学、量具结构认知演示，也可作为机械场景搭建中的工装测量器具素材使用。
