硬齿面1:16传动减速机爆炸展示模型

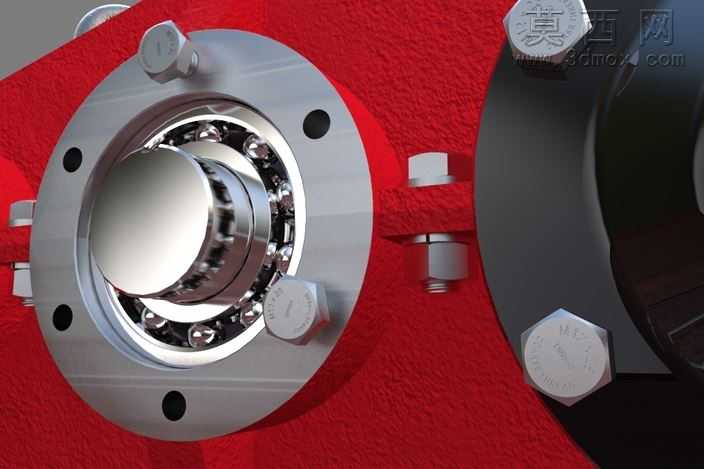

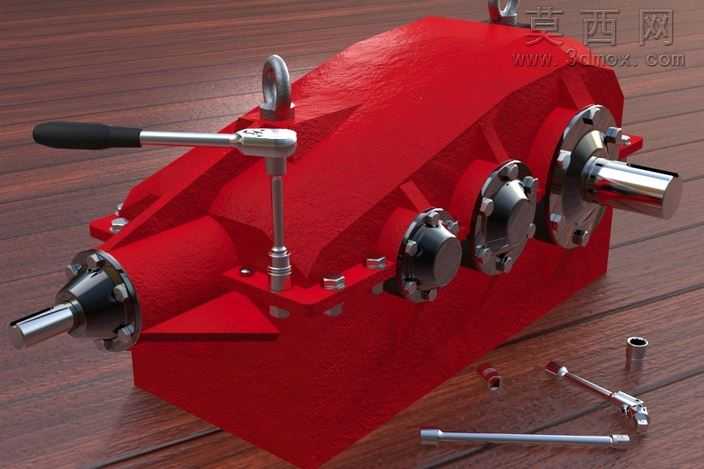

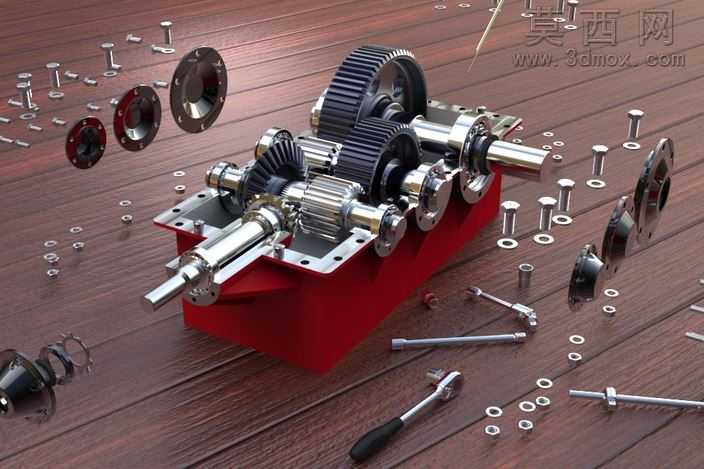

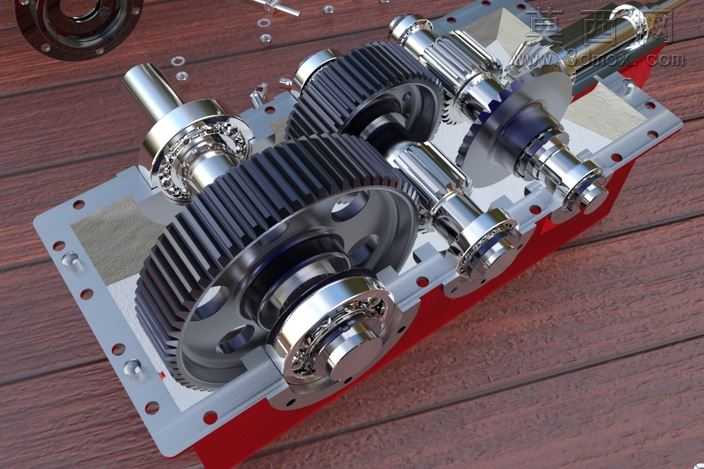

本模型为传动比1:16的硬齿面减速机完整三维设计成果，采用爆炸视图的呈现形式，将减速机所有组成构件沿装配轴线方向有序拆解排布，清晰展现每一个零件的装配位置与配合关系。建模阶段严格遵循硬齿面减速机的设计规范，对各级传动齿轮、输入输出轴、轴承组件、箱体端盖、密封垫圈、紧固螺栓等全部零件进行1:1参数化建模，其中硬齿面齿轮的齿形参数经过精确计算，齿廓曲线采用渐开线标准生成，保证齿轮啮合的传动精度与承载能力，轴类零件的轴肩、键槽、退刀槽等工艺结构完整还原，符合实际机械加工的设计要求。箱体部分采用剖视结合外部展示的方式，既呈现内部传动链的排布逻辑，也还原了外部安装法兰、螺栓孔位、定位销孔的精确位置，所有紧固件、密封件、轴承等标准件均按照对应国标参数建模，装配关系完全符合实际装配流程，可清晰呈现从输入轴锥齿轮传动，到中间轴多级圆柱齿轮减速，最终传递至输出轴的完整动力传递路径。渲染阶段针对不同零件赋予贴合实际的材质属性：齿轮与轴类零件赋予金属合金钢材质，调整表面粗糙度参数呈现机加工后的金属哑光质感，箱体外壳赋予红色工业烤漆材质，还原工业减速机的典型外观特征，螺栓、垫圈等标准件赋予镀锌金属材质，密封件赋予橡胶材质，木质工作台与维修工具的材质也经过精细调整，搭配柔和的工业场景布光，通过光影层次突出不同零件的材质差异与结构轮廓，让爆炸视图的层级关系清晰明了。设计过程中充分考虑硬齿面减速机的承载特性，各级齿轮的中心距、齿宽、模数参数均匹配1:16传动比的减速需求，装配约束完全按照实际机械配合关系设置，可通过软件的动画功能模拟装配流程与传动运行状态，直观展现减速机的工作原理，为减速机的结构认知、教学演示、设计优化提供精准的三维数字化参考。
