齿轮减速电机一体化传动结构三维建模

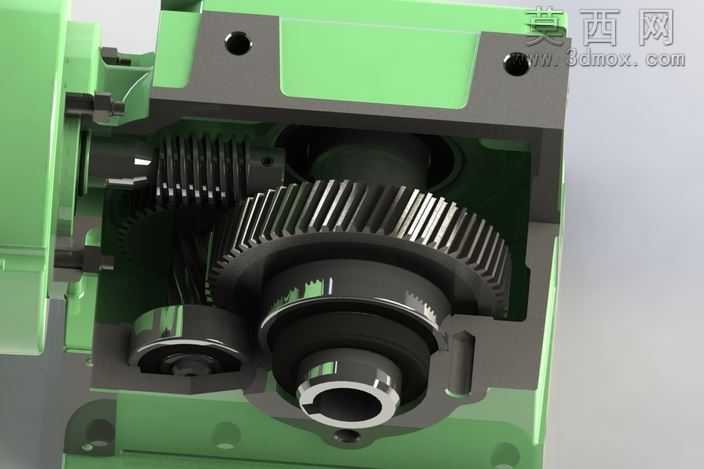

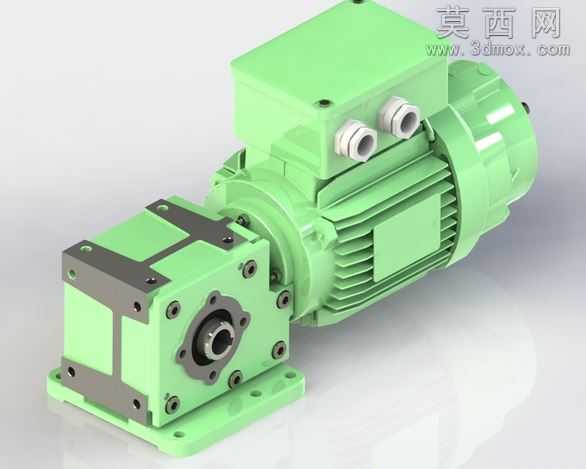

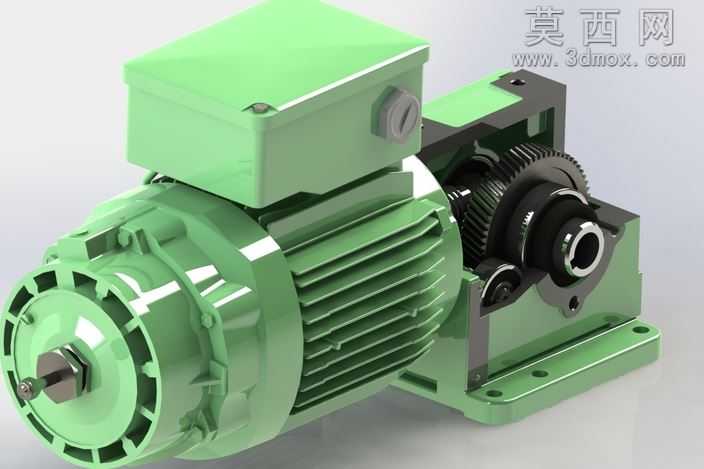

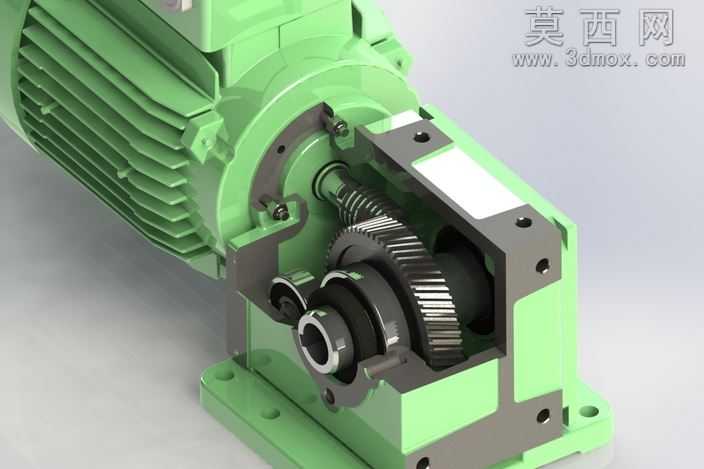

本作品为齿轮减速电机一体化传动结构的三维建模成果，建模过程严格遵循机械传动设计的规范逻辑，首先对集成式减速电机的整体构型进行拆解规划，将驱动电机段、齿轮减速段、输出连接段三个核心功能模块进行独立建模后再完成装配约束，确保各部件的配合公差符合机械设计的通用标准。建模阶段针对电机外壳的散热筋结构做了精细化处理，通过阵列特征还原了平行排布的散热筋的尺寸与间距，保证壳体结构的还原度；针对减速腔内部的传动齿轮组，按照渐开线圆柱齿轮的参数规范完成齿形绘制，通过参数化建模控制齿轮的模数、齿数、压力角等核心参数，确保各级齿轮的啮合间隙处于合理范围，还原了平行轴齿轮传动的逐级减速结构，同时对齿轮轴、深沟球轴承、端盖定位螺栓、安装底座等附属零部件也做了等比例建模，每个紧固件的规格、安装位置都与实际产品的装配逻辑保持一致。材质与渲染阶段，为电机外壳与减速箱壳体赋予了哑光绿色工业漆材质，调整材质的粗糙度与反光度还原工业铸件漆面的质感，为内部传动齿轮、传动轴赋予了调质钢材质，通过金属材质的反光特性突出机加工零件的表面精度，为轴承滚动体、紧固件赋予了亮面金属材质区分不同零部件的材质属性，同时为安装底座赋予了铸铁哑光材质，区分不同部件的加工工艺差异。渲染阶段采用工作室柔光光源，通过多角度布光避免结构死角出现过暗阴影，清晰展现减速腔剖开后的内部传动结构，让观者可以直观看到动力从电机转子输入后，经过各级齿轮啮合传递到输出轴的完整传动路径。设计思路上采用了电机与减速箱集成化的结构设计，摒弃了传统分体式电机与减速器的联轴器连接结构，大幅缩减了传动单元的整体体积，通过合理布置各级齿轮的传动比，在有限的腔体内实现大减速比的动力输出，同时在箱体与端盖的连接位置设计了定位止口与密封槽结构，保证减速箱的装配精度与密封性能，安装底座上的固定孔位按照通用安装标准设计，可适配多数工业设备的安装场景，整个建模过程全程遵循从整体到局部、从功能到外观的设计逻辑，每个结构细节都服务于减速电机的传动功能与安装需求，完整还原了集成式齿轮减速电机的结构特点与工作原理。
