适配6-7mm线缆的M13规格防水电缆接头

在工业电控柜布线、户外传感器接线、小型机电设备线缆引入口这类场景里，电缆接头的选型往往直接决定了整套设备的防护等级与长期运行可靠性，这款适配6-7mm线径的M13规格电缆接头，就是针对小口径穿线场景做的结构优化设计。先从安装边界说起，这款接头采用公制M13外螺纹作为安装固定结构，螺纹段长度适配1-4mm厚度的柜体壁板、设备壳体，安装时搭配配套的橡胶密封平垫，从壳体外侧旋入后，内侧用锁紧螺母拧紧即可完成固定，不需要额外做焊接或者攻丝之外的加工，对薄板类设备的适配性很好，不会因为壁板太薄出现螺纹啮合不足的松动问题。

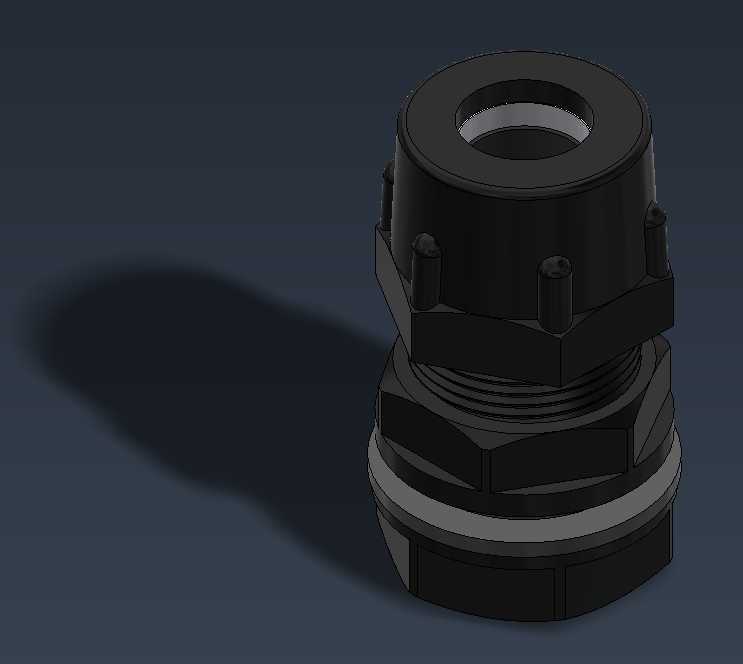

结构设计上，这款接头采用三段式分体结构，最上端是带内锥面的锁紧压盖，圆周方向做了六个均匀分布的防滑凸台，不需要专用工具，徒手就能施加足够的锁紧力矩，也方便后期维护时徒手拆卸调整线缆；中间段是主体承力结构，内置的橡胶密封环采用丁腈橡胶材质，硬度控制在邵氏65度左右，既不会因为太硬压伤线缆外护套，也不会因为太软导致锁紧后密封失效，当压盖向下旋紧时，内锥面会挤压密封环向内均匀收缩，紧紧包裹住穿过的电缆外护套，同时实现线缆的轴向固定与IP67级的径向密封，能有效阻挡粉尘、水汽从穿线位置进入设备内部，哪怕是在户外喷淋、车间多粉尘的工况下也能稳定工作。最下端的螺纹段根部做了一体式的六角限位台，对边尺寸比螺纹大径大3mm，安装时可以用开口扳手卡住这个位置固定主体，再拧内侧的锁紧螺母，避免安装过程中整个接头跟着转动拧扭内部线缆。

实际使用场景里，这类小规格电缆接头经常用在小型传感器、现场按钮盒、小型风机、户外照明灯具的线缆引入口，相比大规格的格兰头，M13的尺寸更紧凑，不会在小型设备外壳上占用过多安装空间，适配的6-7mm线径刚好覆盖了常规3芯0.75平方、4芯0.5平方的控制线缆，也是工业现场小型信号传输、小功率供电线缆最常用的线径范围。设计时特意做了防松脱的结构细节：压盖和主体的螺纹配合采用中等公差精度，锁紧后不会因为设备长期运行的振动出现松脱，密封环和线缆接触的内表面做了一圈细微的环形防滑槽，哪怕线缆受到轴向的拉扯力，也不会从接头里滑脱，按照常规工业测试标准，能承受不小于50N的轴向拉力不出现位移，满足大部分工业设备的布线抗拉要求。

建模过程中对各个配合面的公差做了贴合实际生产的还原：螺纹部分采用标准公制粗牙螺纹的建模参数，密封件的压缩量控制在25%-30%的合理区间，既保证密封效果，又不会因为压缩量过大导致橡胶件过早老化开裂；所有棱角位置都做了R0.3-R0.5的倒角处理，没有尖锐的边角，安装时不会划伤操作人员的手，也不会割伤线缆外护套；接头主体和压盖的材质默认采用PA66尼龙加30%玻纤的参数设定，具备足够的结构强度，同时耐常见的工业油污、弱酸碱腐蚀，能适应大部分工业现场的环境要求，如果是有特殊耐高温或者防电磁屏蔽要求的场景，也可以基于这个模型快速替换材质、增加屏蔽环结构做衍生设计。

从选型适配的角度说，这款接头的穿线间隙控制得比较合理，线缆穿过时不会有过大的旷量，锁紧后密封环的形变均匀，不会出现某一侧压得过紧、另一侧还有缝隙的偏压问题，这也是很多廉价接头容易出现的设计缺陷——压盖内锥面角度和密封环的锥度不匹配，导致密封失效。这个模型里把锥面配合的角度做了1:1的还原，压盖的内锥角比密封环的外锥角小2度，锁紧时能让密封环从靠近设备内侧的位置先开始收缩，逐步抱紧线缆，避免密封环被挤向压盖外侧影响密封效果。另外在接头和壁板接触的密封面位置，设计了一圈浅槽用来放置平垫片，安装时垫片不会轻易移位，能保证壁板接触面的密封可靠性，不会因为壁板表面不平整出现缝隙。
