M16x1.5规格外螺纹式电缆密封固定接头

　　在工业电气柜布线、户外设备接线、传感器线缆布设这类场景里，线缆穿入设备壳体的位置如果没有做可靠的密封与固定，很容易出现粉尘侵入、液体渗进腔体、线缆受拉扯松脱的问题，M16x1.5规格的电缆密封套就是专门解决这类穿线防护需求的连接件。这类密封接头的核心作用有两个，一是在穿线位置形成可靠的密封屏障，阻挡外界的粉尘、水汽顺着线缆与壳体的间隙进入设备内部，避免内部电气元件受潮、积尘引发短路或接触不良；二是对穿入的线缆形成轴向的夹持固定，避免设备运行过程中线缆受外力拉扯、晃动时，接线端子处受力松脱，保障电气连接的长期可靠性。

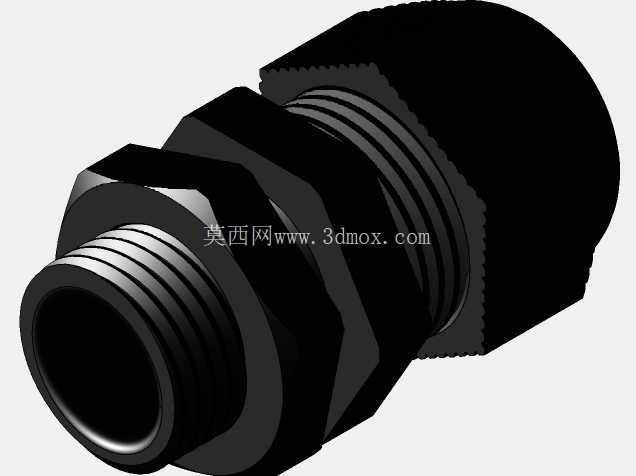

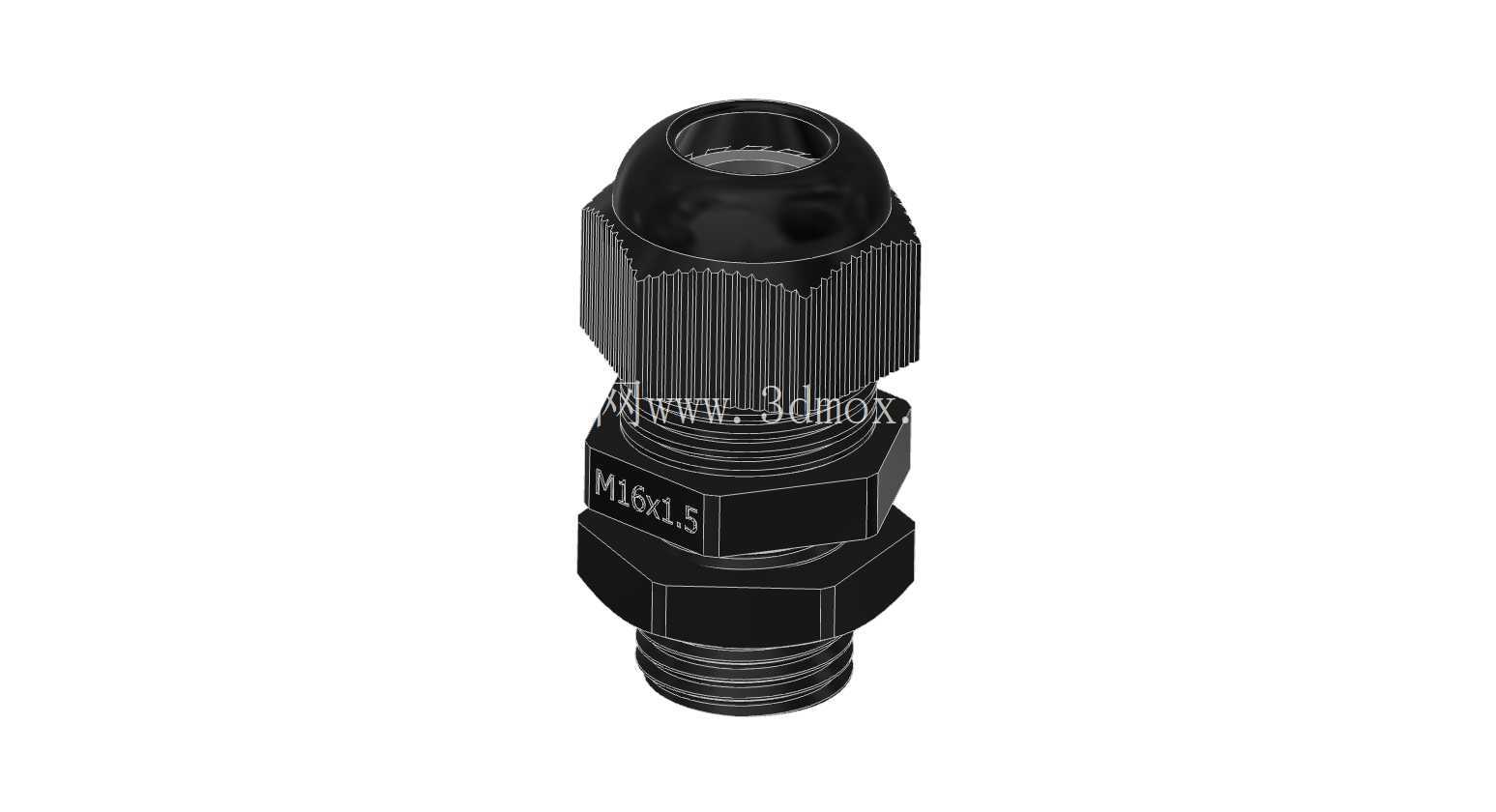

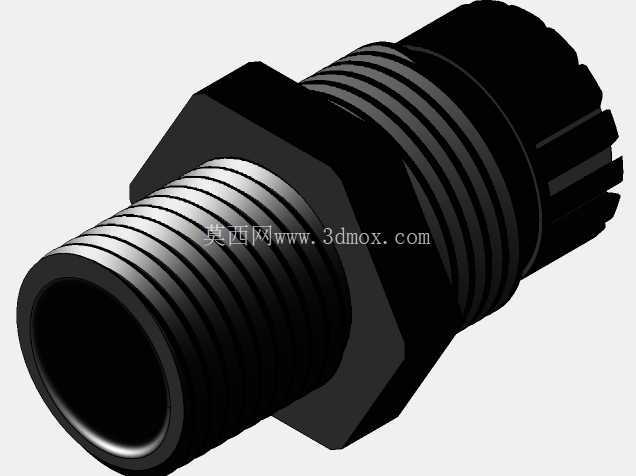

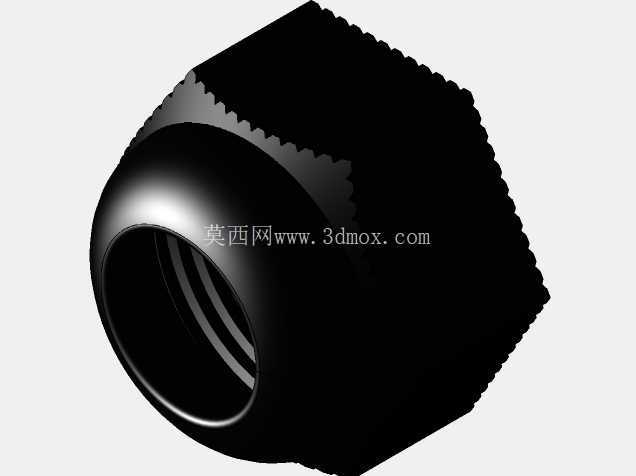

　　从结构设计来看，这款密封套采用了三段式的经典结构布局，最外侧是带防滑滚花的旋紧帽，中部是带六角夹持面的主体基座，下端是M16x1.5的外螺纹安装段。旋紧帽外表面做的轴向直纹滚花，是为了现场安装时不需要额外工具，徒手就能施加足够的拧紧力矩，滚花的齿深和齿距都经过适配，既不会因为齿太尖锐划伤操作人员手部，也能保证沾有少量油污时依然有足够的摩擦力不会打滑。中部的六角结构是给扳手预留的夹持位，当需要把接头锁紧在设备壳体上时，可以用开口扳手卡住这个六角面施加反向力矩，避免拧紧锁紧帽的时候整个接头跟着转动，磨伤壳体上的安装螺纹。下端的M16x1.5外螺纹是公制细牙螺纹，细牙螺纹的螺距小，螺纹配合的间隙更小，本身就有更好的密封性能，同时细牙螺纹的自锁性更好，设备运行产生振动时也不容易出现松退。

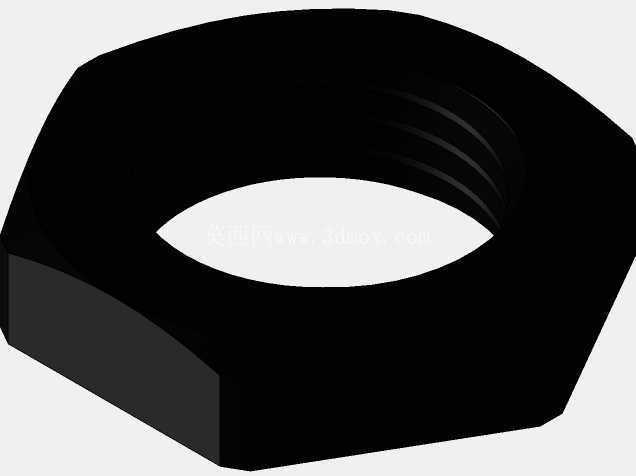

　　设计过程中首先要明确安装边界尺寸，这款接头适配的是设备壳体上开直径16mm的穿线孔，螺纹段的有效旋合长度设计为8mm，可以适配厚度1mm到6mm的金属或非金属设备壳体，安装时只需要在壳体外侧套上密封垫片，把螺纹段从壳体外侧穿入内侧，在壳体内侧拧上锁紧螺母就能完成接头的基座固定，不需要做复杂的焊接或粘接固定，现场拆装维护都很方便。接头内部的密封胶圈采用的是锥形抱紧结构，当旋紧外侧的锁紧帽时，锁紧帽的内锥面会挤压内部的橡胶密封件，让密封件沿径向收缩，均匀抱紧穿过的线缆外护套，这种锥形抱紧的设计相比平垫密封，抱紧力分布更均匀，不会因为局部压力过大夹伤线缆外护套，也不会因为压力分布不均出现密封缝隙。适配的线缆外径范围在5mm到10mm之间，覆盖了常规的控制电缆、传感器信号电缆、小规格动力电缆的外径尺寸，选型时只需要确认穿入线缆的外径落在这个区间内，就能保证密封和夹持效果。

　　在实际工程应用里，这类密封套的使用场景非常广泛，不管是户外的光伏逆变器接线、机床的电气柜穿线、自动化生产线的传感器布线，还是食品加工设备的防水接线位置，都能看到这类零件的身影。设计建模的时候，要特别注意几个关键尺寸的公差配合：一是外螺纹的公差要符合6g的外螺纹精度要求，保证和市面上标准的M16x1.5螺母、壳体螺纹孔都能顺畅旋合，不会出现卡滞或配合过松的问题；二是内部密封锥面的角度要和橡胶密封件的锥角完全匹配，角度偏差控制在1度以内，不然拧紧的时候密封件受力不均，会出现局部密封失效的问题；三是六角夹持面的对边尺寸要符合标准紧固件的对边尺寸要求，保证常规的开口扳手、活动扳手都能顺利卡住，不会出现扳手打滑磨坏六角面的情况。另外，接头的内部通孔直径设计为12mm，保证适配范围内的线缆都能顺利穿过，不会因为通孔过小刮伤线缆端部的线芯绝缘层。旋紧帽和主体连接的位置做了防脱结构设计，即使把旋紧帽拧到最松的位置，也不会从主体上脱落，避免现场安装时小零件掉落丢失，尤其是在高空设备安装或者狭小空间布线的时候，这种防脱设计能大幅降低安装的操作难度。整个零件的棱角位置都做了0.2mm的倒角处理，没有尖锐的毛刺边，一方面是避免安装时划伤操作人员，另一方面也避免穿线时尖锐的棱边割伤线缆外护套，留下安全隐患。
