新冠病毒侧向流动检测试剂盒结构设计

这款侧向流动检测试剂盒的三维结构设计，完全围绕快速筛查场景的实际使用需求展开，从手持操作的人机交互逻辑到内部试剂流道的排布，都做了全细节的结构还原。在基层防疫筛查、居家自我检测、口岸快速核验这类场景中，这类检测装置需要满足单手握持操作、无需额外辅助设备、15到20分钟内完成结果判读的核心要求，因此整体外形采用了符合人体工学的长条形弧边设计，边缘做了R2.5的圆角过渡，避免尖锐棱角划伤操作人员，整体长度控制在120mm左右，宽度32mm，厚度7mm，刚好适配成年人单手握持的尺寸边界，无论是戴医用乳胶手套还是裸手操作，都能稳定持握完成加样、等待、判读的全流程。

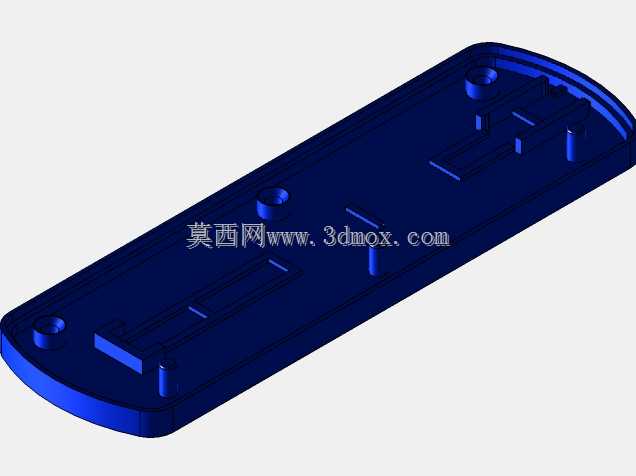

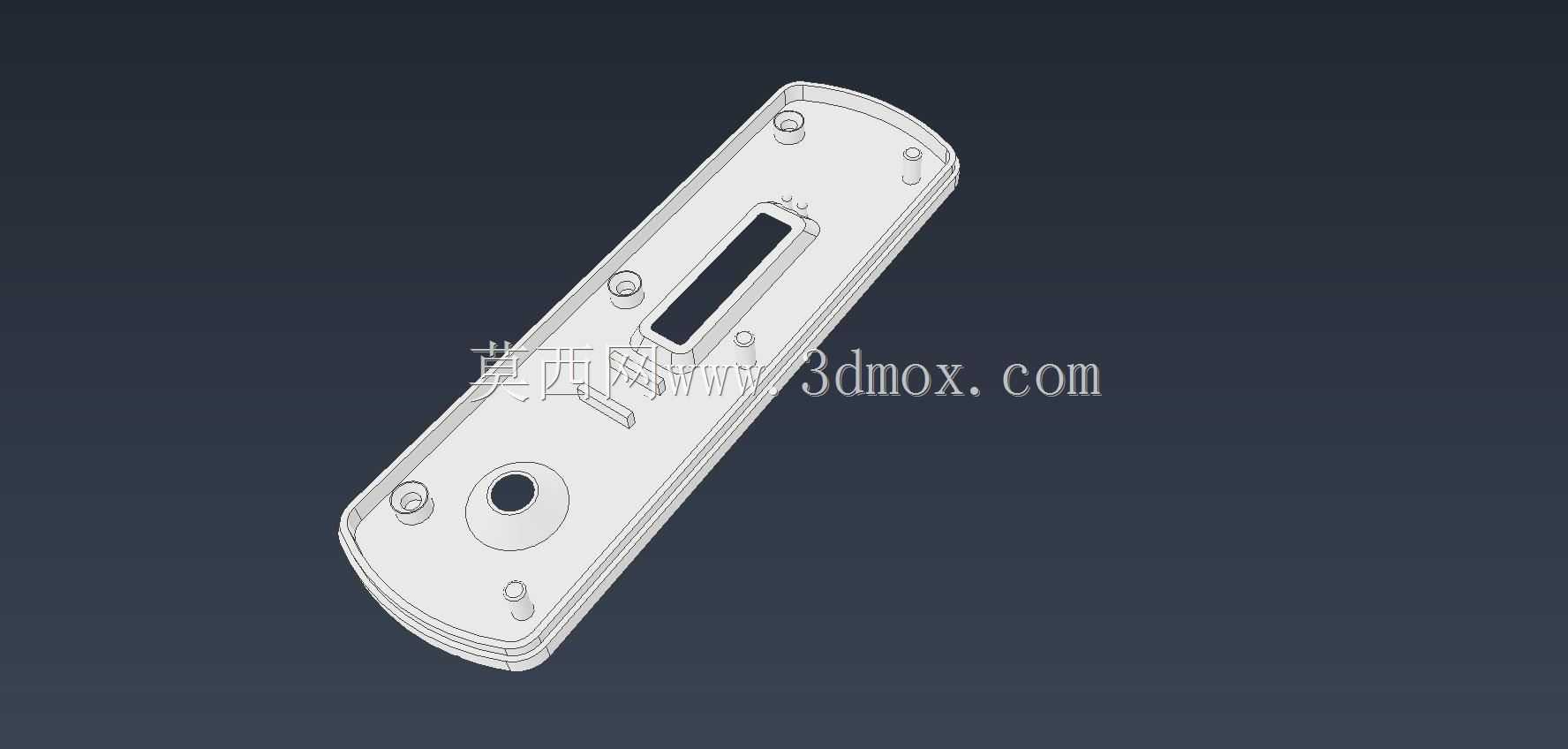

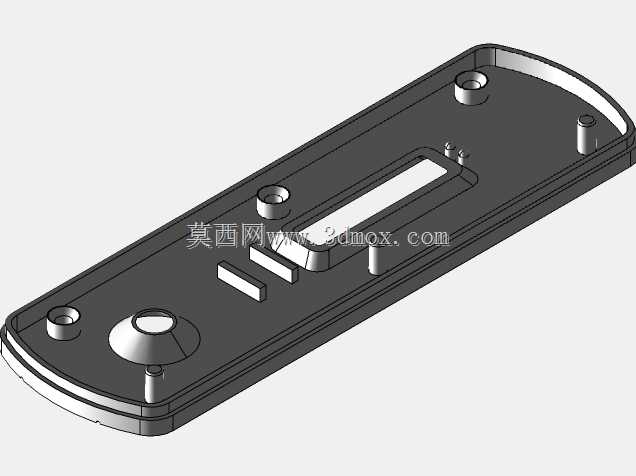

从结构分层来看，整个试剂盒分为上下盖壳体、内部试剂条承载槽、加样口定位结构、结果显示视窗、质控线与检测线定位标识几个核心部分。上下盖采用卡扣式装配结构，在壳体四周均匀分布了8个0.8mm壁厚的弹性卡扣，装配时不需要额外打胶或者超声焊接，就能实现上下盖的紧密扣合，同时在试剂条承载区域设计了0.3mm高度的压紧筋位，扣合后可以将内部的硝酸纤维素膜、结合垫、样品垫、吸水纸完全固定在预设位置，不会因为运输过程中的晃动、倾斜导致试剂条移位，避免出现层析跑板偏差、结果显示无效的问题。加样口位置设计了下沉式的圆形导流槽，直径8mm，深度1.2mm，槽底开有直径3mm的通孔正对下方样品垫中心位置，加样时样本滴入后可以顺着导流槽均匀渗透到样品垫上，不会因为加样位置偏移导致样本侧向流路不均，有效降低了操作不当带来的检测误差。

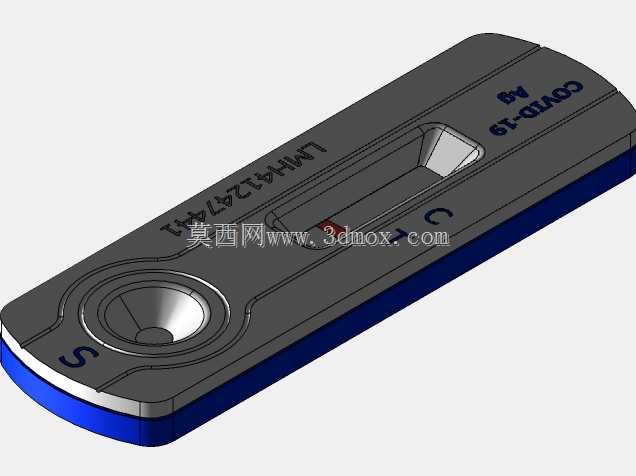

结果显示视窗采用了下沉式的矩形透明窗口设计，窗口边缘做了15度的倒角，既可以避免外部光线直射在试剂条表面产生反光影响结果判读，又能在窗口旁印刷清晰的C线、T线位置标识，其中C线作为质控标识位于靠近加样口一侧，T线作为检测标识位于C线外侧，标识采用凸起0.2mm的注塑字符，不会因为长期摩擦导致标识磨损脱落。在视窗下方的壳体内部，设计了与试剂条宽度匹配的导向滑槽，试剂条装配时可以顺着滑槽直接推到预设位置，不需要额外的定位工装就能保证C线、T线刚好对准视窗的显示区域，大幅提升了批量装配的生产效率。

壳体尾部设计了直径15mm的圆形防滑纹理区域，表面做了0.1mm深度的同心圆防滑纹，操作人员手持时拇指刚好可以搭在这个区域，即使手上沾有少量消杀酒精或者样本液体，也不会出现打滑脱手的情况。整个壳体的壁厚均匀控制在1.5mm，既满足了注塑生产时的熔体流动要求，避免出现缩痕、缺胶的注塑缺陷，又能将整体重量控制在12g以内，大幅降低了单支产品的材料成本与运输负重。内部流道的设计完全匹配侧向层析的流体动力学要求，试剂条承载槽的底面平面度控制在0.1mm以内，保证试剂条铺设平整，样本在层析过程中流动速度均匀，不会出现局部流速过快或者过慢导致的显色不均、假阴假阳问题。

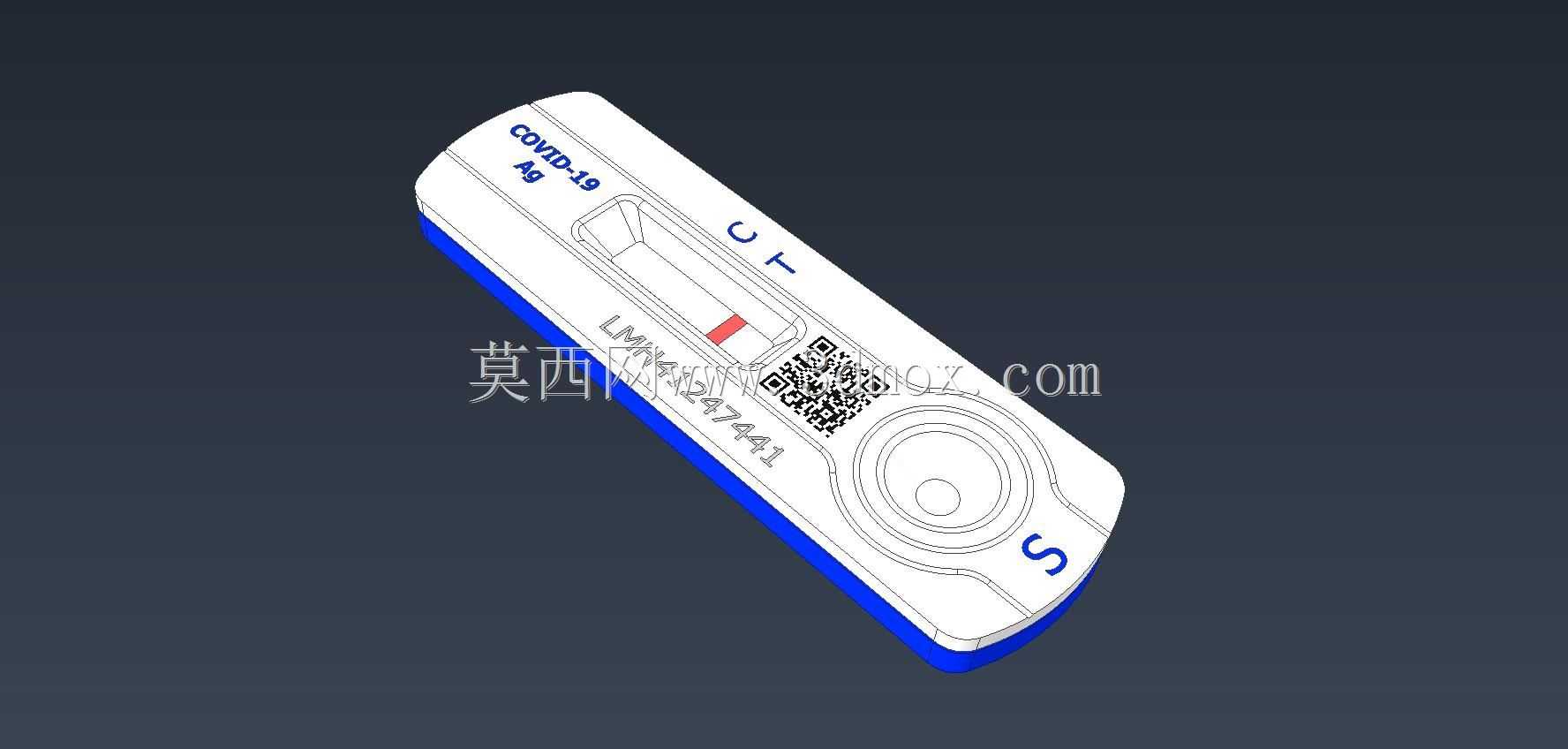

在结构细节上，上下盖的分型面设置在壳体侧面的中心位置，分型面处做了0.2mm的止口配合结构，扣合后上下盖的错位量控制在0.05mm以内，既提升了产品的外观质感，又能避免外部的灰尘、水汽从分型面缝隙进入壳体内部，影响试剂条的储存稳定性。在试剂盒的一端预留了二维码粘贴区域，区域尺寸为12mm×12mm，表面做了细磨砂处理，保证二维码粘贴后不会出现翘边、脱落的问题，扫码时可以快速识别产品批次、有效期等溯源信息。整个结构设计没有多余的冗余特征，所有的筋位、卡扣、导流结构都服务于实际检测功能与生产装配需求，完全适配大规模注塑量产的工艺要求，不需要复杂的模具抽芯结构，模具开模成本低，生产良率可以稳定控制在98%以上，能够满足突发公共卫生事件下的大规模产能供应需求。
