3.5mm公对公盘绕式音频连接线结构设计

在消费电子外设、小型音频设备互联的场景里，这类两端3.5mm公头的盘绕音频线是非常常见的互联部件，日常使用中需要兼顾信号传输稳定性、收纳便捷性与插拔耐用性，很多结构设计的细节会直接影响实际使用体验。做这个线缆的三维结构设计时，首先要考虑的是实际使用中的弯折疲劳问题，日常使用里线缆经常会被拉扯、弯折、盘绕收纳，如果线身与接头衔接处的结构处理不到位，很容易出现内部铜芯断裂、接触不良的故障，因此在接头尾部特意做了渐变式的应力释放结构，从硬质的接头金属外壳过渡到柔性的线身外被，这个过渡段的弧度经过反复调整，既不会因为过硬导致弯折时应力集中在衔接点，也不会因为过软让接头处缺乏支撑，插拔时容易出现根部弯折。

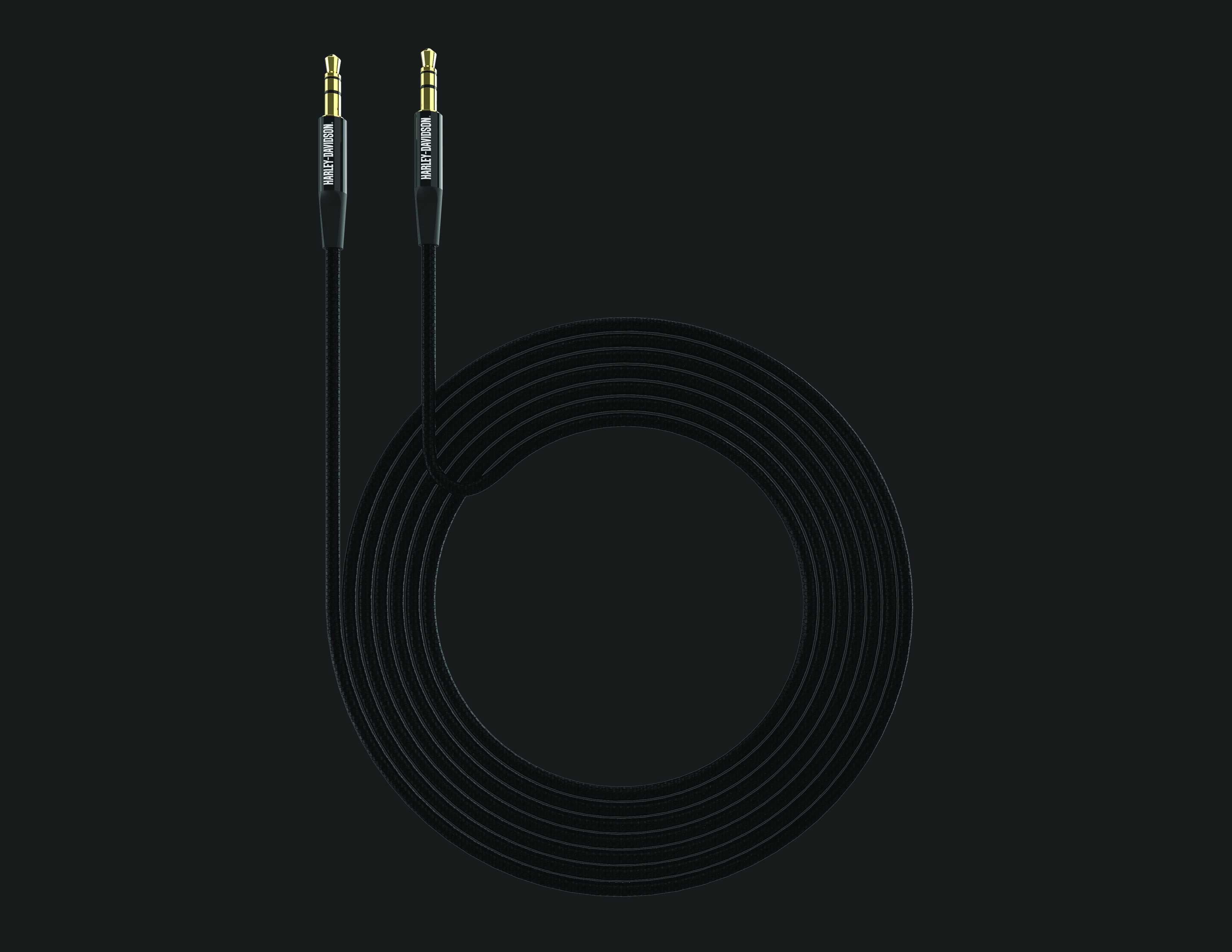

盘绕结构的设计是这个产品的核心特点，区别于普通直放线材，盘绕状态下的线缆可以在不额外使用扎带、理线器的情况下保持规整的收纳形态，使用时可以根据两个互联设备的间距拉出合适的长度，多余的线身依旧保持盘绕状态，不会出现线缆凌乱缠绕的问题。设计盘绕曲率的时候，需要平衡两个维度的需求：如果盘绕圈径过小，线身长期处于盘绕状态时内部的屏蔽层、线芯会产生持续的内应力，时间久了容易出现线身塑性变形，拉直后也会残留卷曲痕迹，影响使用；如果盘绕圈径过大，收纳时的体积就会增加，失去盘绕结构节省收纳空间的优势。最终确定的盘绕圈径匹配常规线径的弯曲半径允许值，保证线身长期盘绕存放也不会出现不可逆的形变，同时拉出使用时的回弹力适中，不会因为拉力过大拉扯两端连接的设备接口，也不会因为回弹力不足导致拉出的线缆松垮垂落。

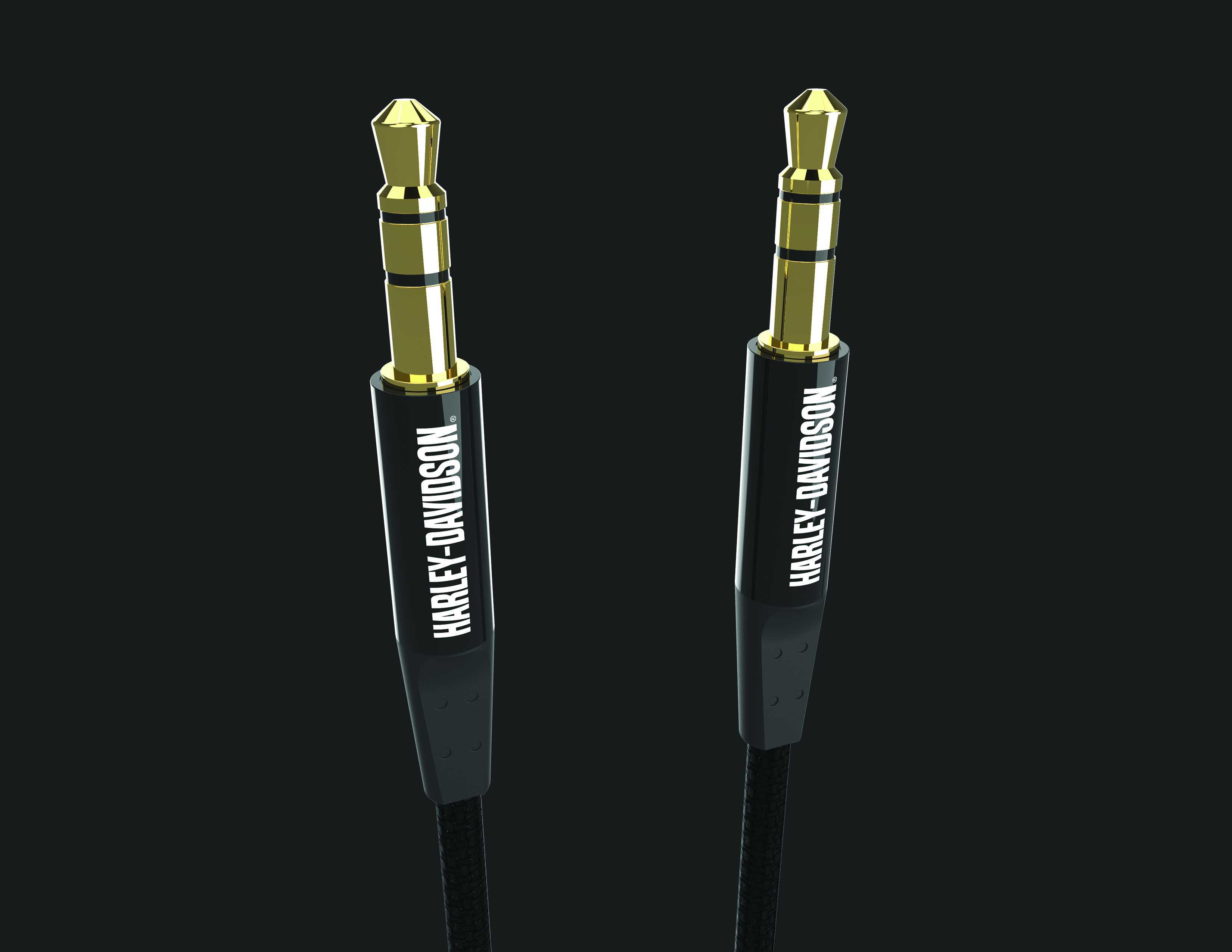

两端的3.5mm三段式公头结构，严格遵循通用音频接口的尺寸规范，插针的直径、各段信号触点的长度、绝缘段的间距都符合通用接口的配合公差，保证插入常见的手机、声卡、音箱、车载音频接口时，既不会因为尺寸过松出现接触不良、信号断连，也不会因为尺寸过紧导致插拔阻力过大，长期使用磨损接口内的弹片。接头的金属外壳部分做了防滑的滚花处理，插拔时手指捏住接头外壳可以施加足够的扭力，避免用户直接拽拉线身进行插拔的错误操作，同时金属外壳也可以起到屏蔽外界电磁干扰的作用，减少音频传输过程中出现的电流杂音、信号干扰问题。

线身的内部结构设计上，采用多股细铜丝绞合的线芯来提升弯折韧性，相比单股粗铜芯，多股绞合结构在反复弯折时不容易出现铜芯断裂的问题，线芯外部包裹绝缘层后，外层设置铝箔屏蔽层与编织屏蔽网，双重屏蔽结构可以有效隔绝外界的电磁干扰，保证音频信号传输的纯净度，最外层的PVC外被选用耐磨、耐低温的材质，日常使用中与桌面、设备外壳摩擦不容易出现表皮破损，低温环境下也不会变硬变脆，提升不同使用场景下的适配性。

从安装与适配的边界来看，这个线缆的接头总长度控制在常规尺寸范围内，插入设备接口后，突出设备表面的长度不会过长，即使设备放置在狭窄的空间里，也不会因为接头突出过多导致设备无法放平，或者接头与周边物体磕碰。盘绕状态下的整体外径紧凑，可以轻松放入数码收纳包、口袋甚至小型收纳盒中，完全展开后的长度覆盖日常桌面设备互联、车载设备连接、便携音频设备搭配的常规使用距离，不需要额外搭配延长线就可以满足多数场景的使用需求。

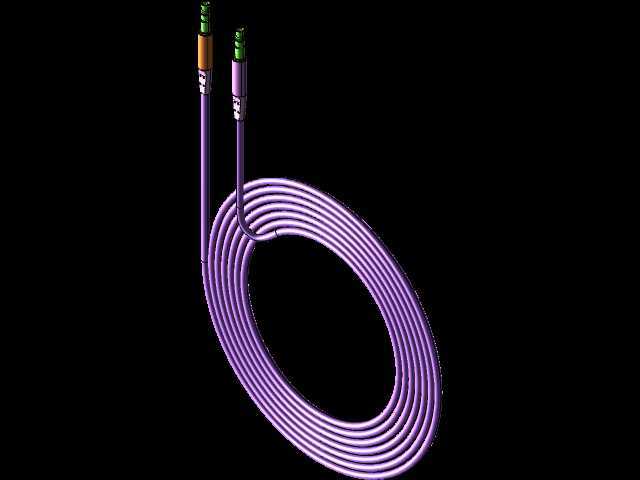

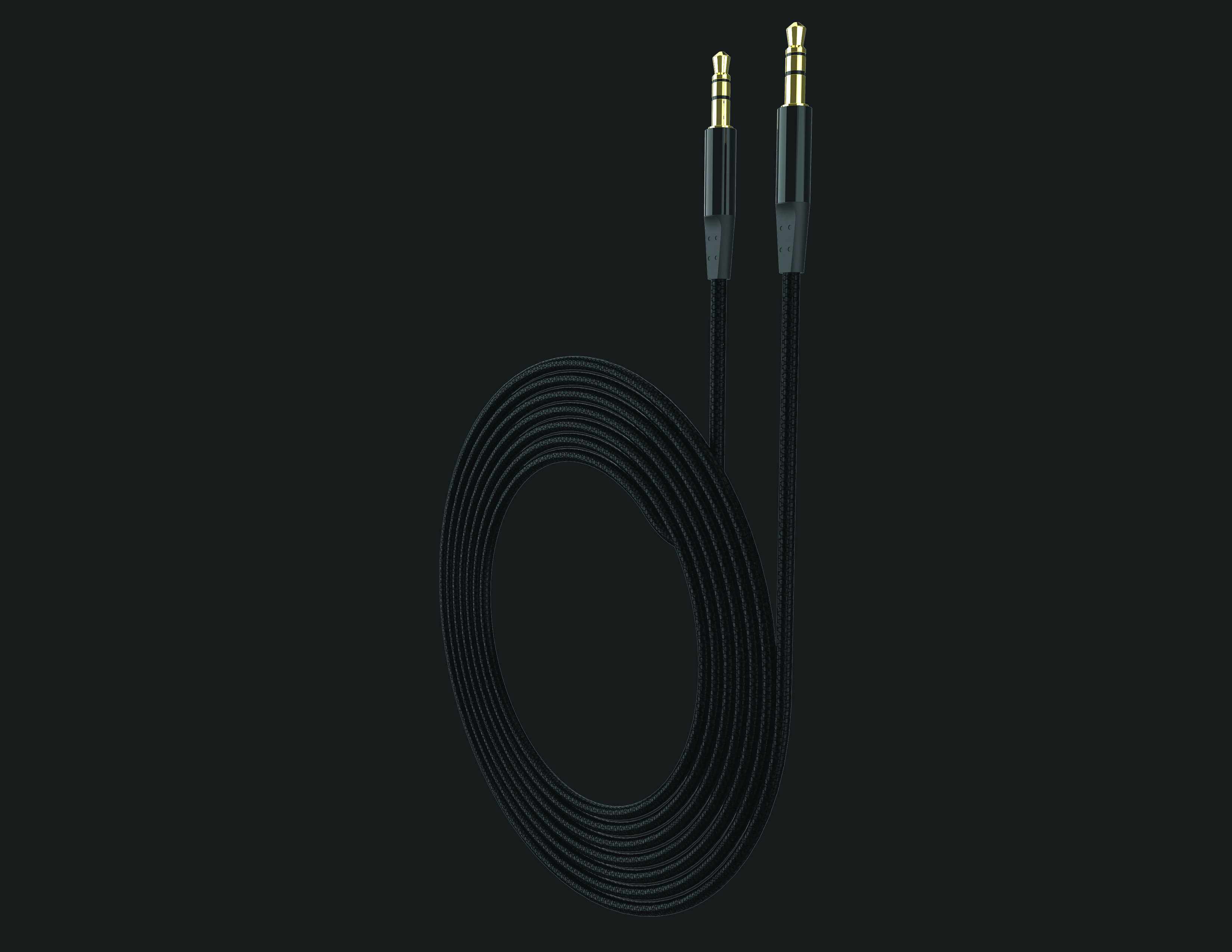

实际建模过程中，线身的盘绕形态采用螺旋扫描特征生成，保证每一圈线缆的间距均匀、曲率一致，还原真实盘绕状态下的线身形态，接头部分的各个零件按照实际装配关系拆分建模，金属插针、绝缘隔层、金属外壳、应力释放尾套都单独做了结构细节，渲染时区分不同部件的材质质感，金属插针的金属光泽、外壳的磨砂质感、线身外被的哑光柔性质感、应力释放尾套的半柔性橡胶质感都做了区分，能够直观呈现产品的实际外观与结构形态，方便后续做结构验证、外观调整或者产品展示使用。
