带直线导轨的高速拍摄机械臂装置

这套带长行程直线导轨的高速摄像机械臂，核心定位是满足高速动态画面捕捉的专业拍摄需求，目前在影视广告拍摄、工业高速动作记录、产品动态演示、特殊视角创意拍摄场景中应用广泛。不同于常规固定机位或者手持稳定器的拍摄方案，这套设备通过机械臂的多轴联动配合导轨的长距离直线移动，能够实现人工操作无法达到的高速精准运镜，在捕捉高速运动物体的画面时，可以保持焦点稳定、画面无拖影，解决了手动跟拍高速目标时容易失焦、运镜轨迹偏差的问题。

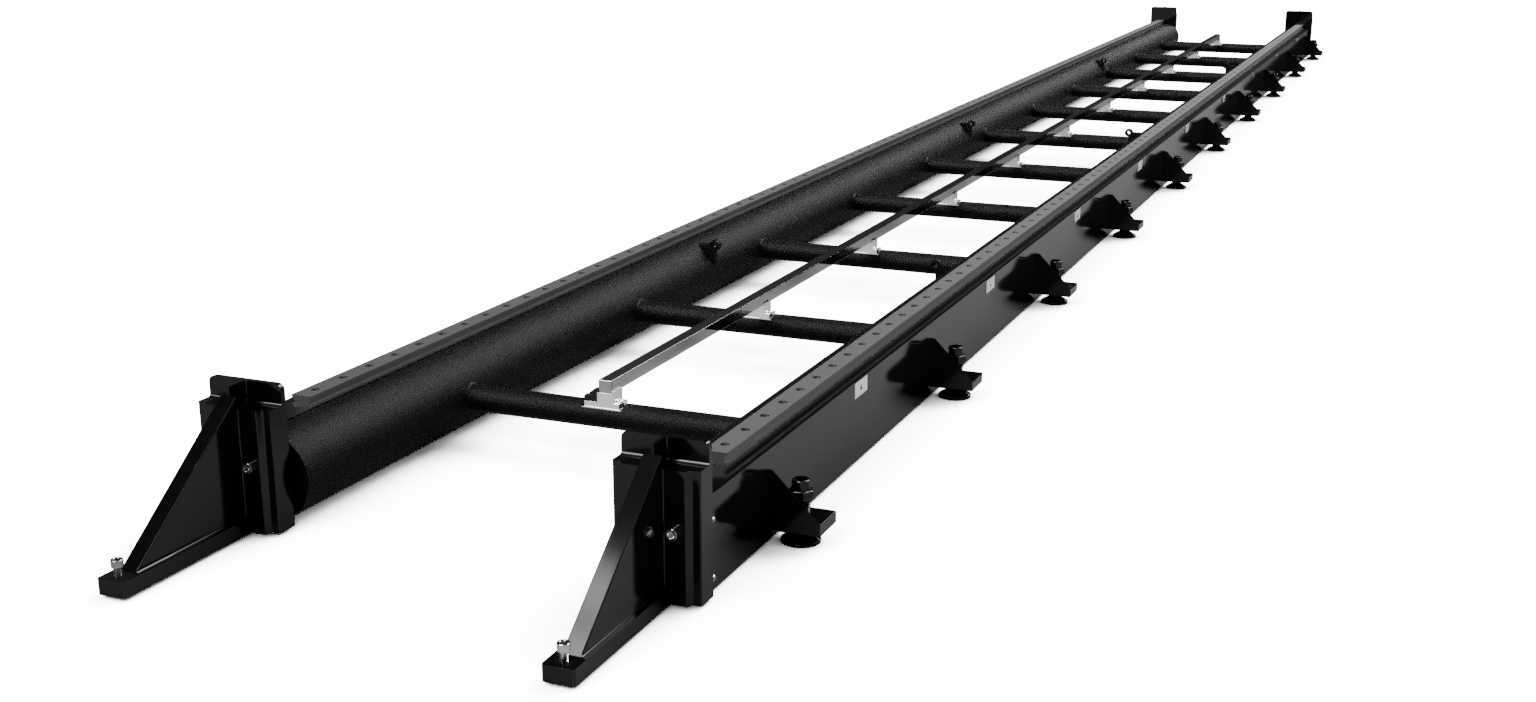

从结构设计逻辑来看，整套设备分为移动导轨基座、机械臂本体、末端相机安装座三个核心部分。底部的长行程导轨采用双平行直线导轨搭配齿条传动的结构，基座底部设计有可调式支撑脚，安装时可以通过支撑脚调整水平度，抵消地面不平整带来的运行抖动，导轨的单段长度采用标准化分段设计，可根据拍摄场地的实际需求拼接延长，安装边界可适配不同大小的摄影棚、户外拍摄场地，不需要对场地做特殊的预埋处理，常规平整的硬化地面即可完成布设。导轨上的滑台承载整个机械臂本体，运行时通过伺服系统驱动，可实现匀速、变速的直线移动，移动过程中的加速度经过参数调校，不会因为启停惯性导致机械臂末端的相机出现抖动。

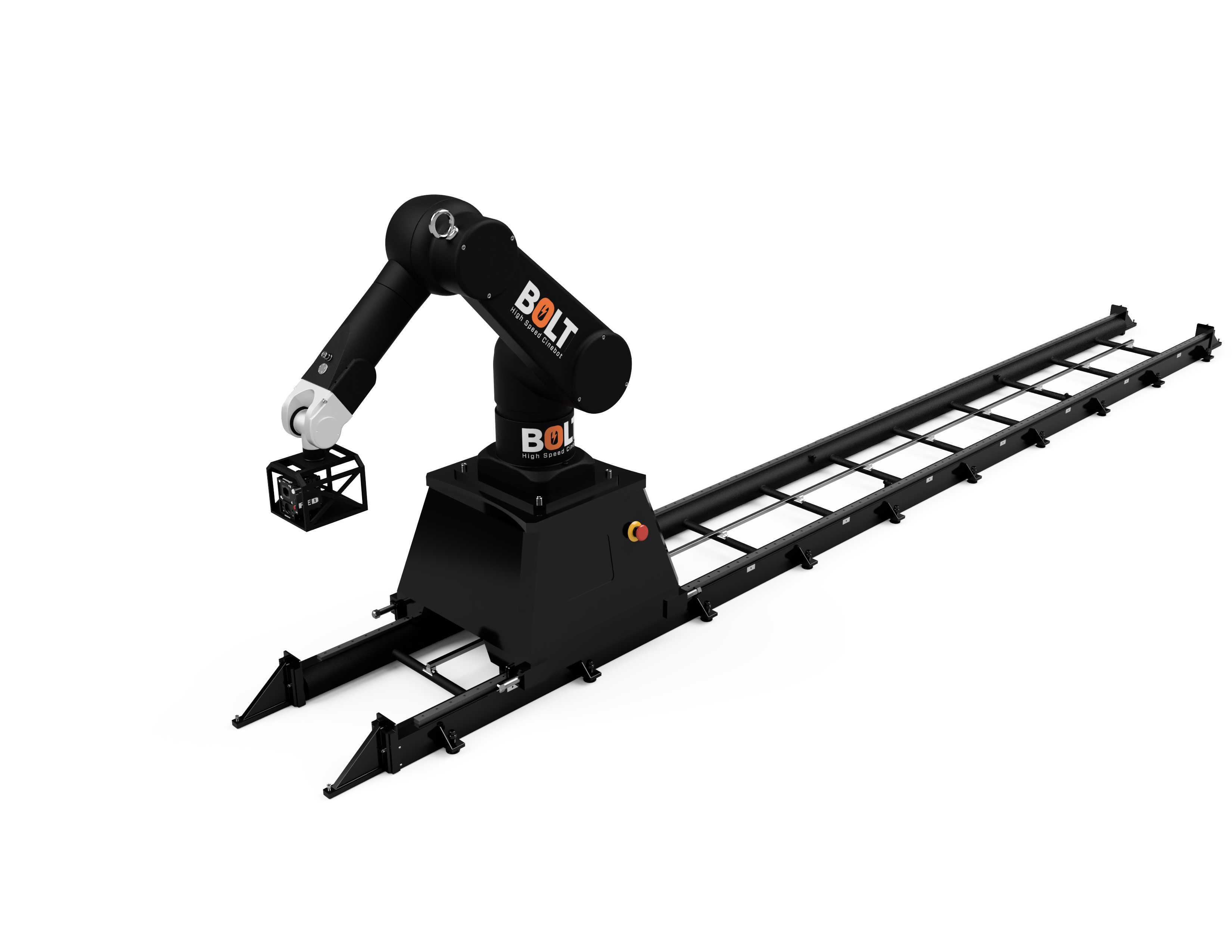

机械臂本体采用六轴串联关节结构，关节处采用高精度谐波减速器配合伺服电机，重复定位精度可满足专业拍摄的轨迹重复要求，同一运镜轨迹可多次重复执行，方便拍摄时的多素材叠拍、特效合成需求。臂身采用高强度铝合金铸造结构，在保证结构刚性的前提下尽可能降低自身重量，减少关节处的负载，提升高速运动时的响应速度。臂身表面做哑光黑色硬质阳极氧化处理，一方面可以避免拍摄时臂身反光穿帮，另一方面也提升了表面的耐磨性能，日常使用中不容易出现划痕掉漆的问题。机械臂的关节走线全部采用内部穿线的设计，外部没有裸露的线缆，既避免了高速运动时线缆剐蹭周边设备的风险，也让整体外观更加简洁，不会因为线缆外露影响拍摄画面。

末端的相机安装座采用快拆式结构设计，可适配不同型号的专业高速摄像机、电影机，安装座上预留了通用的安装螺孔以及线材走线槽，相机的供电、信号传输线材可顺着臂身内部的走线通道连接到基座的控制箱，避免运动过程中线材拉扯导致接口松动。安装座还设计了微调机构，可小范围调整相机的俯仰、旋转角度，方便拍摄前的机位校准，不需要调整整个机械臂的姿态就能完成画面构图的微调。

在实际使用场景中，这套设备可以完成多种复杂运镜：比如配合导轨的直线移动，机械臂同步调整姿态，可实现围绕高速运动目标的环绕跟拍，在目标做高速直线运动时保持恒定的拍摄距离与角度；也可以固定导轨位置，仅通过机械臂的多轴联动，完成小范围内的快速推拉、摇移，捕捉产品的细节动态；在拍摄广告中的高速泼溅、产品碎裂、机械高速运转这类画面时，设备的高速响应能力可以匹配相机的高帧率拍摄，捕捉到肉眼无法看清的动态细节，画面的运动轨迹平滑度远超人工操作的设备。

设计过程中重点考量了运动过程中的动态平衡，机械臂基座部分做了配重优化，当臂身伸展到最大行程位置时，整体重心依然落在导轨滑台的支撑范围内，不会出现侧翻的风险，导轨的两侧也设计了限位缓冲结构，当滑台移动到导轨两端极限位置时，会先触发软限位减速，再接触物理缓冲块，避免硬碰撞导致设备震动或者相机移位。设备的控制系统支持轨迹预编程，操作人员可以提前设置好运镜的路径、速度、停留点位，拍摄时一键启动即可完成整套运镜动作，也支持手动摇杆实时控制，满足创意拍摄时的实时调整需求。整套设备的安装不需要复杂的吊装工具，分段式的导轨和拆分的臂身结构可通过人工搬运完成组装，适合不同场地的转场使用，收纳时可拆分为独立模块，运输过程中也不容易出现结构变形。
