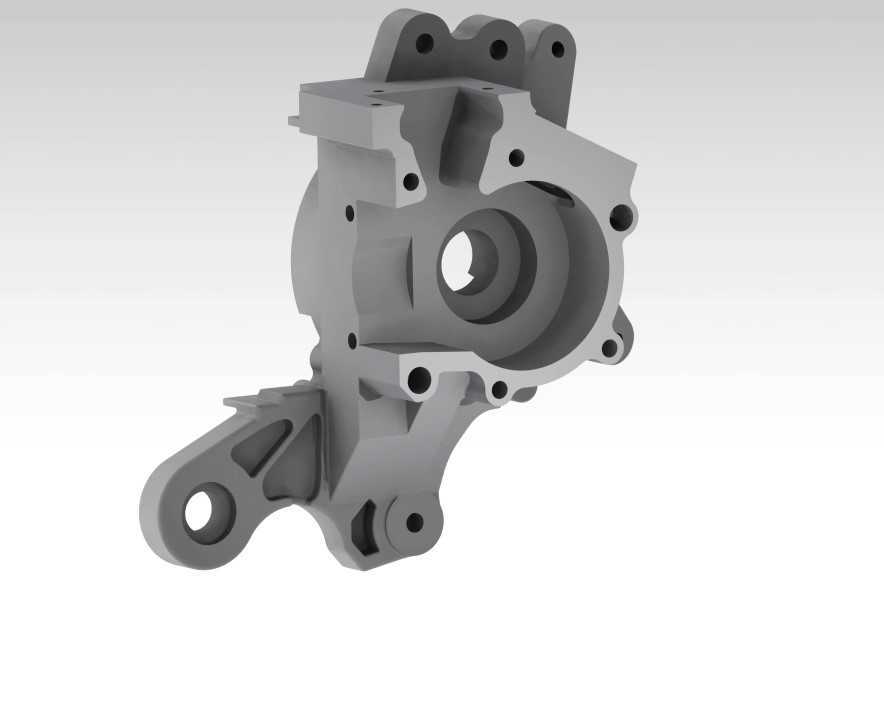

阿普利亚SR踏板摩托车曲轴箱水泵侧结构

　　踏板摩托车动力单元的核心承载构件中，曲轴箱水泵侧结构直接决定了曲柄连杆机构的运行稳定性与冷却循环系统的工作可靠性，本次呈现的结构针对高转小排量踏板机型的运行特性做了针对性的结构优化，适配Ditech直喷技术的动力输出需求。从实际装机场景来看，该结构安装于发动机左侧，紧邻磁电机与水泵总成，外侧需要覆盖塑料侧盖与散热导流罩，内侧与曲轴箱右半部分合箱定位，同时需要为曲轴左端、水泵叶轮轴、启动惰轮轴提供旋转支撑位，还要预留润滑油道与冷却水套的连通通道，避免出现油水互渗的密封失效问题。

　　结构设计阶段首先考虑的是铝合金压铸的工艺可行性，所有壁厚控制在3-4mm区间，厚大部位做了局部挖空减重，既避免压铸过程中出现缩孔缩松缺陷，也能控制整机重量，符合踏板车轻量化的设计要求。安装边界的定位精度直接影响整机装配质量，合箱面的平面度要求控制在0.05mm以内，所有螺栓孔的位置度公差不超过0.1mm，其中主轴承安装孔的同轴度要求达到0.02mm，确保曲轴高速旋转时不会出现偏磨异响。支撑结构的加强筋布局完全贴合受力路径，从主轴承座向各个安装耳位延伸的筋条厚度均匀过渡，对应发动机悬挂连接点的位置做了局部加厚处理，能够承受车辆行驶过程中路面传递的冲击载荷，同时抵消曲柄连杆机构往复运动产生的振动，避免结构出现疲劳开裂。

　　冷却系统的集成设计是该结构的亮点之一，水泵腔直接在曲轴箱本体上铸造成型，省去了额外的水泵壳体连接件，减少了密封面数量，冷却水从水泵腔流出后直接进入缸体水套，流道截面做了平滑过渡处理，降低冷却液流动阻力，保证高转速下的冷却流量充足。润滑油道的设计采用斜向钻孔与铸造成型结合的方式，从主油道直接连通各个轴承安装位，油路转角处做了圆弧过渡，避免润滑油流动时出现节流问题，保证冷启动状态下机油能够快速到达各个摩擦副表面，减少启动磨损。

　　安装接口的尺寸完全匹配量产机型的通用标准，与缸体、缸盖、侧盖、悬挂支架的连接孔位均做了倒角处理，方便装配时的螺栓导入，其中对应水泵轴的密封槽尺寸精度严格控制，适配标准规格的双唇口油封，能够长期承受冷却液与机油的双向密封压力，避免使用过程中出现渗漏问题。结构上预留的传感器安装位能够适配转速传感器、温度传感器的安装需求，不需要额外做改装支架，直接可以匹配原车的电控系统线束布局。从建模细节来看，所有铸造圆角均做了统一处理，避免应力集中，加工面预留了0.2mm的精加工余量，符合压铸后二次机加工的工艺要求，各个非加工面的拔模斜度控制在1.5度，方便压铸脱模，不会出现粘模导致的表面缺陷。针对踏板车日常使用中容易出现的泥水飞溅问题，结构外侧的安装面做了凸起的挡边设计，能够阻挡泥水进入密封区域，延长油封与轴承的使用寿命，同时各个空腔的最低点预留了回油孔与泄水孔，避免长期使用后空腔内积油积水导致的腐蚀问题。
