Aprilia踏板摩托车发动机曲轴结构

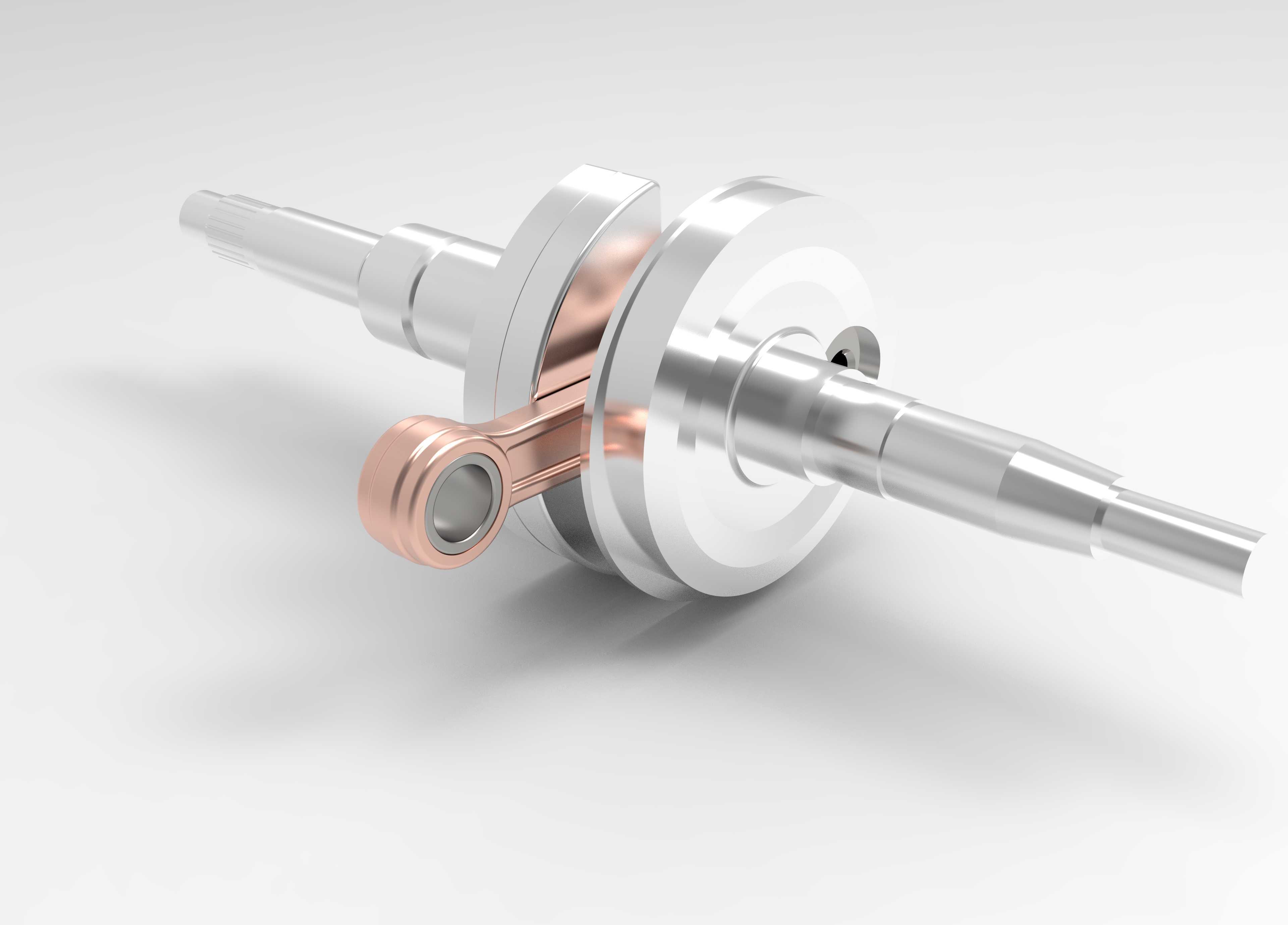

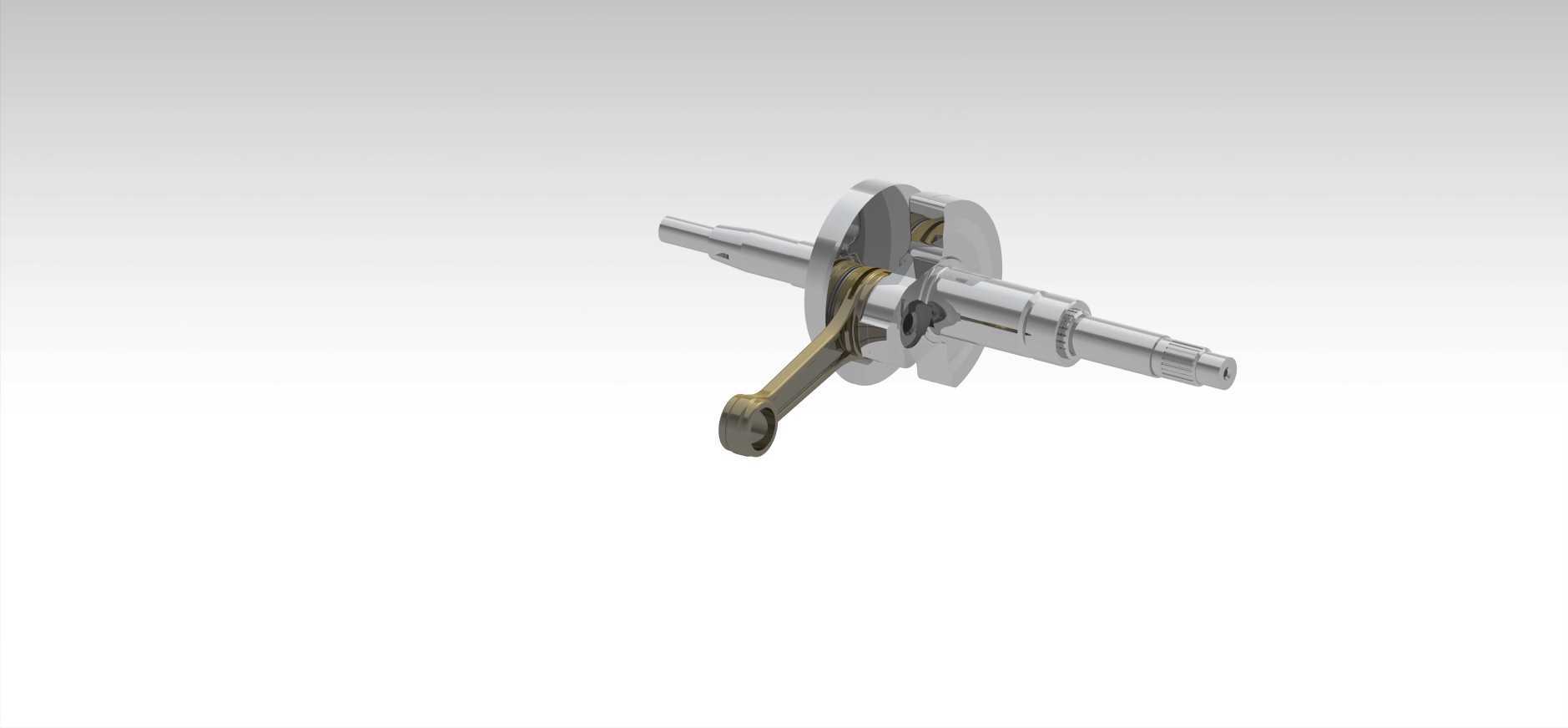

这款适配Aprilia SR Ditech踏板车型的曲轴，是二冲程踏板发动机动力输出端的核心回转部件，在整套动力总成中承担着将活塞往复直线运动转化为旋转扭矩的核心作用，直接决定发动机的动力传递效率、运转平顺性与高转速区间的可靠性。从结构设计来看，该曲轴采用整体式锻造钢坯加工成型，主轴颈与曲柄销部位做了高频淬火硬化处理，表面硬度达到HRC55-60，能够承受高转速下爆发的交变冲击载荷，避免长期运转后出现轴颈磨损、曲柄销变形等失效问题。两侧主轴颈采用阶梯式变径设计，从靠近曲柄的大直径段向输出端、磁电机端逐步收窄，既保证了曲柄部位的结构强度，又能降低轴系整体转动惯量，让发动机转速攀升响应更迅速，匹配踏板车频繁启停、急加速的城市通勤使用场景。

曲柄部分采用扇形平衡块设计，平衡块的偏心质量经过精确动平衡校准，剩余不平衡量控制在0.5g·cm以内，能够抵消活塞连杆组件往复运动产生的一阶惯性力，大幅降低发动机高转速运转时的整机振动，减少骑行过程中手把、脚踏部位的震感，提升驾乘舒适性。与连杆配合的曲柄销采用过盈压装工艺嵌入两侧曲柄的安装孔内，压装过程严格控制过盈量在0.02-0.035mm区间，既保证连接强度足以承受燃烧爆发冲程的冲击载荷，又避免过盈量过大导致曲柄销内应力集中出现断裂风险。配套的连杆采用铜基合金小头衬套设计，衬套内孔加工有螺旋油槽，能够存储混合润滑的机油，在活塞销高速往复运动时形成稳定油膜，减少摩擦磨损；连杆大头采用滚针轴承结构，滚针分组选配保证与曲柄销的配合间隙在0.008-0.018mm之间，既保证运转灵活性，又避免间隙过大产生的敲击异响。

从安装边界来看，该曲轴两侧主轴颈的同轴度公差控制在0.005mm以内，安装时需匹配对应型号的曲轴轴承，轴承位的直径公差严格按照k6级精度加工，保证与轴承内圈的过盈配合量符合装配要求，避免运转过程中出现轴承内圈跑圈的问题。曲轴左端为磁电机安装位，设计有半圆键槽与锁紧螺纹，能够精准固定磁电机转子，保证点火正时的准确性；右端为传动端，设计有花键结构，与前离合器的主动轮连接，将曲轴输出的扭矩传递给变速机构，最终驱动后轮转动。

在实际应用场景中，这款曲轴专门针对SR Ditech车型的直喷二冲程发动机特性做了结构优化，平衡块的配重参数完全匹配该车型活塞、连杆的重量参数，不需要后期改装时额外做动平衡调整，直接替换原厂部件即可达到原厂设计的运转精度。曲轴的油道设计与箱体的润滑油路完全匹配，运转时能够将曲轴箱内的混合机油引导到主轴颈、曲柄销等关键摩擦部位，保证全转速区间的润滑可靠性，避免高速运转时出现干磨拉瓦的故障。相较于普通跨骑车的曲轴结构，这款踏板车曲轴的轴向尺寸更紧凑，能够适配踏板车发动机卧式布置的狭小空间，曲柄的回转半径经过精确计算，匹配该车型50cc级别的排量设定，兼顾低转速扭矩输出与高转速动力延伸，满足城市通勤时低速起步有力、高速巡航稳定的使用需求。设计过程中还充分考虑了维修装配的便利性，主轴颈的各个轴段都设计有装配引导倒角，压装轴承、油封时不会刮伤密封件与轴承配合面，降低维修装配的难度与零件损耗率。
