立式多叶手持玩具小风扇结构设计

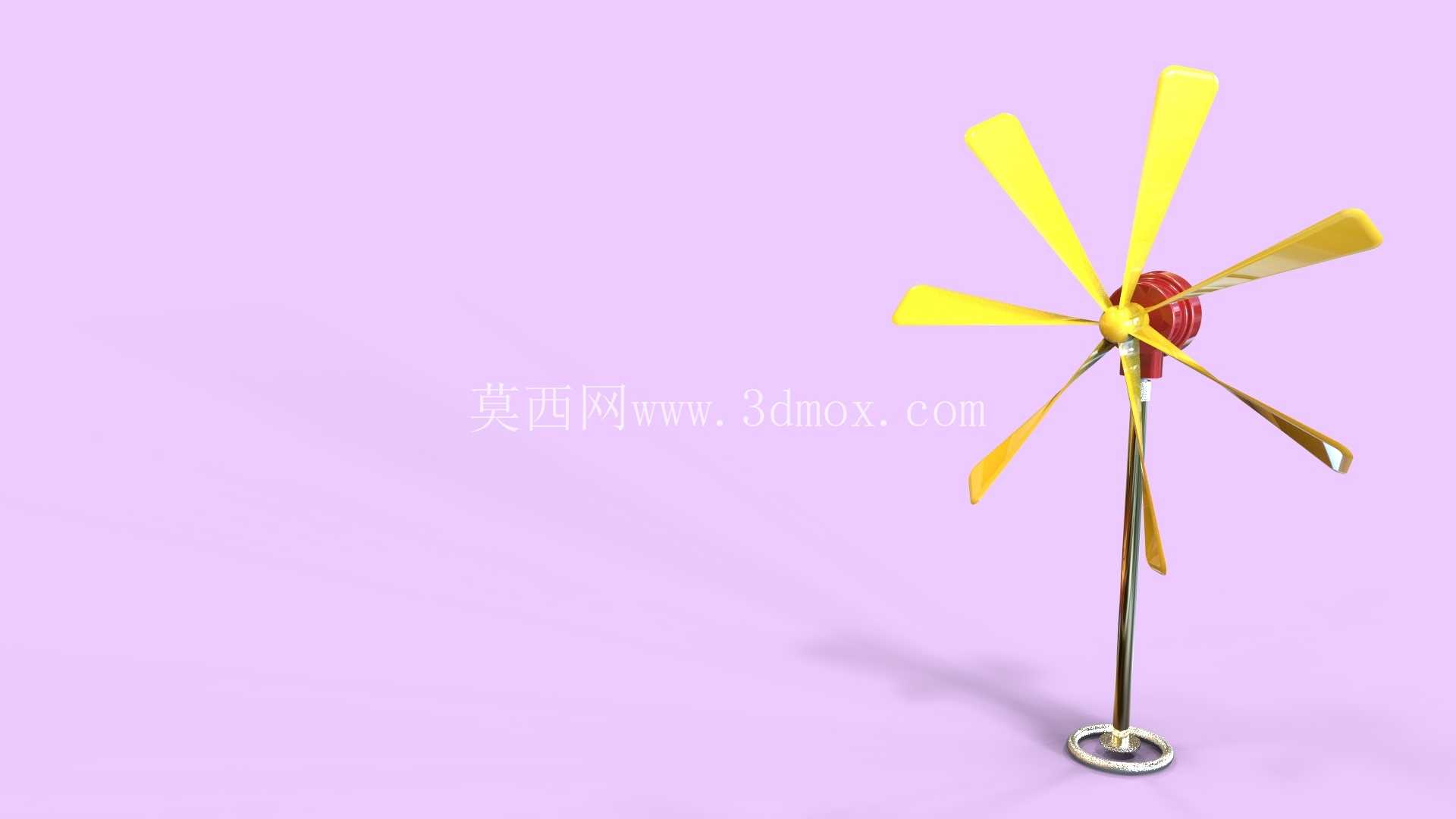

　　这款立式多叶玩具扇的结构设计，最初的应用场景锚定在儿童益智拼装玩具、桌面装饰摆件两个核心方向，同时兼顾小型风力演示教具的使用需求，区别于工业级通风扇的大扭矩、高风速设计逻辑，整个产品的设计全程围绕低转速安全运行、轻量化易装配、外观辨识度高三个核心目标推进。从结构拆分来看，整个产品分为扇叶组件、动力舱、支撑杆、底座四个独立模块，每个模块的连接边界都做了适配小尺寸零件装配的公差预留，避免注塑或者铸造脱模后出现装配卡滞的问题。扇叶部分采用八片等弧度分布的狭长型叶片设计，叶片根部做了圆弧过渡加厚处理，和中心轮毂的连接位置预留了0.15mm的装配间隙，既保证叶片转动时不会和轮毂发生剐蹭，也能在叶片受到外力触碰时产生小幅形变卸力，避免儿童把玩时被硬质叶片划伤，叶片的曲面做了12度的倾斜扭角，这个角度是经过多次转动模拟验证的，在低转速下就能带动周边空气形成稳定的柔和气流，不会因为扭角过大导致转动阻力过高，也不会因为扭角过小出现空转无风的情况。

　　动力舱部分采用圆润的类球形外壳，外壳表面做了防滑的细纹理处理，既可以作为手持把玩的握持部位，也能在立式摆放时和支撑杆形成稳定的视觉衔接，动力舱内部预留了标准微型电机的安装位，安装边界尺寸严格匹配常用的130型微型直流电机，电机输出轴和扇叶轮毂的连接采用D型轴配合结构，不需要额外打胶就能传递扭矩，装配时只需要将扇叶对准输出轴按压到位即可，大幅降低拼装类玩具的组装难度。支撑杆采用细长直杆结构，杆身直径控制在5mm，长度为120mm，上下两端分别做了定位轴颈，上端插入动力舱底部的定位孔，下端插入底座中心的安装孔，两个连接位置都做了1:50的小锥度设计，装配后不需要额外紧固件就能保持足够的连接强度，同时也方便用户反复拆装调整。

　　底座采用圆形薄饼结构，直径为40mm，厚度为8mm，底部做了0.5mm深度的内凹环槽，既可以降低底座的整体重量，也能在摆放时形成稳定的支撑面，即使扇叶转动产生小幅振动，底座也能保持平稳不会倾倒。设计过程中特意对所有外露的棱边都做了R0.8以上的圆角处理，完全消除尖锐边角带来的安全隐患，所有零件的壁厚都控制在1.2mm到1.8mm之间，不管是采用注塑工艺批量生产，还是采用失蜡铸造做小批量金属质感的定制版本，都能保证零件成型时不会出现缩痕、缺料的问题。

　　从实际使用的角度来看，这款产品作为玩具时，用户可以自行拆装各个模块，直观理解轴传动、气流生成的基础机械原理；作为桌面摆件时，搭配微型低速电机就能实现持续缓慢转动，不会产生明显的风噪影响办公或者学习环境；作为教学演示模型时，可以清晰展示多叶轴流扇的基本结构组成，帮助初学者理解扇叶扭角和气流方向的对应关系。整个结构的安装边界非常友好，所有零件的最大外形尺寸都控制在150mm高度、80mm回转直径范围内，不需要太大的存放空间，各个模块的连接结构都采用无紧固件的插拔设计，不需要额外工具就能完成全流程装配，非常适合作为三维建模练习的典型案例，建模过程中可以重点练习曲面叶片的放样建模、多个零件的装配配合校验、工程图尺寸标注的公差匹配等实用技能，也能通过对这个模型的结构拆解，理解小型消费类产品在安全设计、装配便利性、生产成本控制之间的平衡思路。
