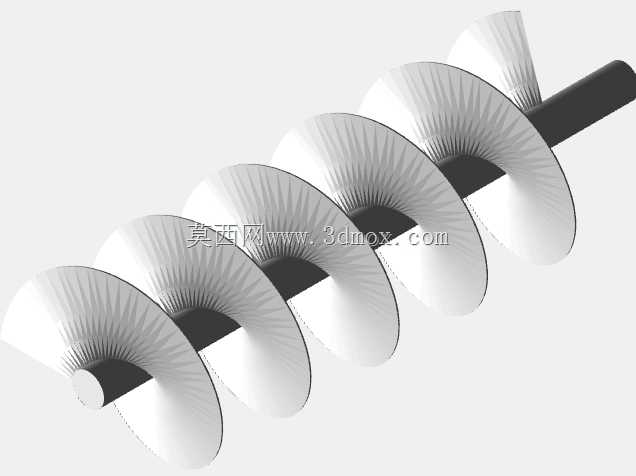

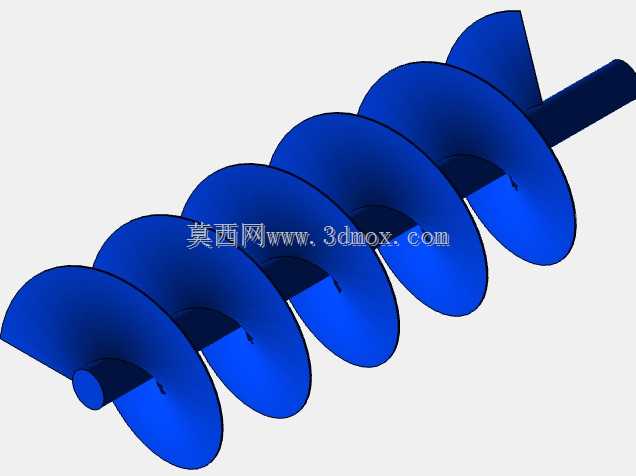

等螺距实心轴螺旋蜗杆丝杠结构

在散料输送、精密进给、小扭矩传动的各类设备场景里，这类等螺距螺旋结构的应用覆盖范围极广，从粮食加工生产线的粉料短距离输送，到小型专用设备的直线进给传动，再到流体控制类阀件的调节执行端，都能见到这类结构的身影。不同于分段焊接的普通绞龙叶片，这个结构采用一体式建模逻辑，核心轴体与螺旋叶片为连续实体结构，不存在焊接接缝带来的应力集中问题，在输送有一定磨琢性的细颗粒物料时，叶片根部的抗磨损寿命会比焊接结构高出不少，也不会出现长期运行后叶片开焊变形、卡滞料道的问题。

从实际安装适配的角度看，该结构总长度控制在160mm，属于小型传动/输送构件范畴，两端伸出的光轴段可直接适配标准深沟球轴承的安装位，不需要额外加工轴肩定位，安装时只要在两端轴承座内预留对应轴向窜动间隙即可，适配的轴承座孔公差可按H7级加工，轴端配合公差取k6就能满足多数中低速工况的同轴度要求。螺旋段的螺距固定为28mm，这个参数的选定兼顾了输送效率与传动自锁性，当作为输送构件使用时，每转一圈可推送的物料容积固定，不会因为螺距变化出现出料脉动的问题，适合搭配定速驱动机构实现定量给料；当作为调节类传动件使用时，固定螺距能保证旋转角度与直线位移的线性对应关系，配合步进电机驱动时，进给精度可以通过脉冲数直接换算，不需要额外做非线性补偿。

建模过程的逻辑完全贴合实际加工路径，首先完成基础轴体的凸台拉伸，确定整体长度与轴径基准，之后以轴体端面为基准绘制螺旋线，螺旋线的直径与叶片外径匹配，螺距参数全程保持恒定，扫描路径完全贴合轴体外圆面，不会出现叶片与轴体衔接处的缝隙或者重叠干涉。叶片的截面轮廓采用等厚度设计，扫描生成后再对叶片进出料端做切边处理，进料端的叶片做了斜切导向，能减少物料进入螺旋槽时的卡滞阻力，出料端的叶片边缘做了直角收尾，避免物料在末端残留堆积。整个建模过程没有多余的倒角、装饰性特征，所有结构尺寸都服务于实际功能，比如叶片厚度的取值既考虑了注塑或者3D打印时的成型强度，也兼顾了金属加工时的铣削余量，不会出现壁厚过薄导致加工变形、或者壁厚过大浪费材料的问题。

在实际设备选型适配时，要注意该结构的适用边界：作为输送构件使用时，适合输送粒径不超过10mm的干燥细颗粒、粉料，不适合输送黏度大、易结块的物料，否则会出现物料粘黏在叶片与轴体衔接处，降低输送效率的问题；作为传动进给件使用时，适合低速、小负载的直线调节场景，比如小型阀门的开度调节、实验设备的精密位移平台驱动，不适合传递大扭矩，否则会出现叶片变形、轴体扭转变形的问题。安装时要保证两端轴承座的同轴度误差不超过0.1mm，否则运行时会出现叶片刮蹭料道壁、轴承受力不均提前失效的问题，如果是用于食品、医药类接触物料的场景，只要将模型材质替换为对应级别的不锈钢或者食品级塑料，不需要修改结构尺寸就能直接适配生产。
