外部罐式航天飞行器结构设计方案

项目分类:飞机 发布时间:2026-06-05 ID:1176008
  • 外部罐式航天飞行器结构设计方案
  • 外部罐式航天飞行器结构设计方案
  • 外部罐式航天飞行器结构设计方案
  • 外部罐式航天飞行器结构设计方案
  • 外部罐式航天飞行器结构设计方案

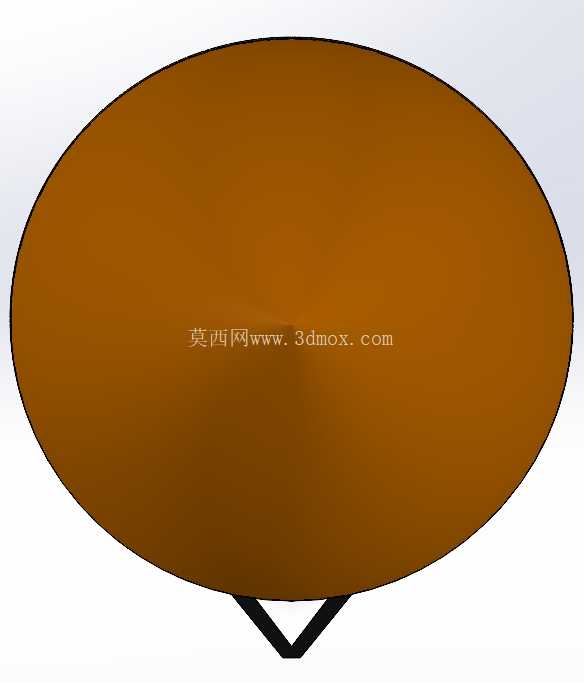

该外部罐式航天飞行器结构,主要面向航天运载领域的外挂储舱、辅助动力舱段应用场景,可作为航天飞机外置燃料储舱、试验载荷搭载舱使用,在航天发射任务中承担额外推进剂存储、在轨试验设备承载的功能,能够在不改变主机身内部舱室布局的前提下,拓展航天飞行器的任务载荷容量,提升单次发射的任务适配性。从实际用途来看,这类外置罐式舱段区别于机身一体化储舱,可根据不同任务需求快速更换对应功能的舱段模块,无需对主机身结构做大规模改动,大幅缩短任务准备周期,降低不同任务场景下的结构改造成本,在近地轨道载荷投放、在轨科学试验、航天器燃料补加等任务场景中都有明确的应用空间。

从功能特性层面分析,该结构整体采用旋成体流线构型,头部为钝锥形收敛设计,能够在大气层爬升阶段有效降低激波阻力,减少跨音速飞行阶段的气动加热影响,柱形主体段保证内部容积利用率最大化,可充分容纳储液囊、载荷固定架、管路接口等内部组件。舱段外壳采用等壁厚曲面设计,表面无突出的结构凸起,仅在柱段中部设置一处菱形标识定位区,可作为舱段对接时的视觉对位基准,也可用于安装外置传感器的定位标记。舱段尾部设置有对接法兰结构,能够与航天飞机机身的外挂点实现刚性连接,对接面处预留有密封槽安装位,可保证高空低压环境下的连接密封性,避免舱内压力泄漏影响内部组件工作。

在设计思路上,该结构优先考虑气动外形与结构强度的平衡,头部钝锥的锥角经过气动优化,既避免了尖头构型在高速飞行时的尖端热应力集中问题,也不会因为锥角过大导致头部阻力激增。柱形主体段的长径比控制在合理区间,既保证足够的内部可用容积,也避免长径比过大导致舱段自身的结构刚度不足,在飞行过载下出现过大的挠曲变形。外壳曲面采用连续曲率过渡,从头部锥段到柱段的衔接处无曲率突变,能够让气流沿壳体表面顺畅流动,减少局部紊流带来的气动阻力与振动影响。舱段内部可根据功能需求设置环形加强筋,加强筋沿柱段周向均匀布置,在不显著增加结构重量的前提下提升壳体的抗外压能力,满足大气层爬升阶段的外部压力载荷要求,同时也能承受发射阶段的轴向过载冲击。

从外形尺寸与安装边界来看,该舱段整体为轴对称回转体结构,最大外径位于柱形主体段,头部钝锥的长度约占舱段总长度的四分之一,收敛过渡平缓。对接安装时,舱段的重心位于柱段中点靠前位置,能够保证与机身外挂点连接后的力矩平衡,避免飞行过程中产生过大的偏航力矩。安装边界上,舱段与机身连接的对接法兰外径小于主体段外径,不会突出到主体段的气动轮廓之外,避免对接结构干扰外部流场。舱段表面的所有结构特征均控制在回转体轮廓范围内,无侧向突出的结构,在挂载状态下与机身、相邻外挂舱段之间预留有足够的安全间隙,不会在飞行振动过程中发生结构干涉。舱段尾部的对接接口采用标准化连接尺寸,可适配现有航天飞机的通用外挂点,无需对机身挂点做额外改造即可完成挂载,接口处预留的管路、电气通道位置与通用挂点的接口位置完全匹配,能够快速实现燃料管路、信号线路的连通,保证舱段与主机身之间的介质传输与信号交互稳定可靠。

在结构细节处理上,壳体表面的粗糙度控制满足气动要求,无明显的拼接台阶与凹坑,能够减少飞行过程中的气动摩擦阻力。头部锥端采用圆弧过渡收头,避免尖锐端头在加工、转运过程中出现磕碰损伤,同时也能降低尖端放电的风险,满足航天发射的电磁防护要求。柱段上的菱形标识区采用凹陷式设计,标识填充后与壳体表面齐平,不会突出表面破坏气动连续性。整个舱段的结构拆分采用前后两段式设计,头部锥段与主体柱段通过周向螺栓连接,连接缝处设置密封结构,既方便内部组件的安装与检修,也能保证舱段整体的结构密封性。
