830孔无焊电路实验连接面包板结构

做嵌入式开发、电子电路原型验证的工程师对这类无焊面包板都不会陌生，这次拆解的830连接点规格的面包板，是日常电路打样、学生实验、原型功能验证阶段最常用的连接载体，不用焊接就能快速搭建临时电路，验证电路逻辑、元件匹配度，避免直接焊接PCB造成的元件损耗与改板成本。

从实际使用场景来看，这类面包板覆盖了从高校电子信息类专业的基础电路实验，到创客群体的arduino、树莓派等开源硬件项目原型搭建，再到企业研发部门的小型控制电路前期功能验证，甚至部分小批量临时测试工装的快速搭建，都能看到它的身影。不同于定制PCB需要走完原理图绘制、布线、打样、焊接的全流程，面包板可以在几分钟内完成电路的搭建与修改，插拔式的连接方式让元件替换、线路调整的效率提升数倍，非常适合需要反复调整电路参数、验证拓扑结构的前期开发阶段。

从功能特性来看，这款830连接点的面包板采用标准的2.54mm孔距设计，刚好匹配市面上绝大多数直插式电子元件的引脚间距，不管是常见的直插电阻、电容、二极管、三极管，还是DIP封装的集成芯片、排针排母连接的传感器模块，都能直接插入使用。板身的连接条采用对称分区设计，中间的纵向分隔槽刚好适配双列直插芯片的引脚宽度，两侧的横向电源总线分别标注红蓝标识，对应电源正负极的连接，方便布线时快速区分电源与信号线路，减少接线错误。每个连接点内部采用弹性铜片接触结构，元件引脚插入后能依靠铜片的弹性夹紧力保证可靠的电气连接，多次插拔后依然能保持稳定的接触电阻，不会出现接触不良导致的电路信号异常。

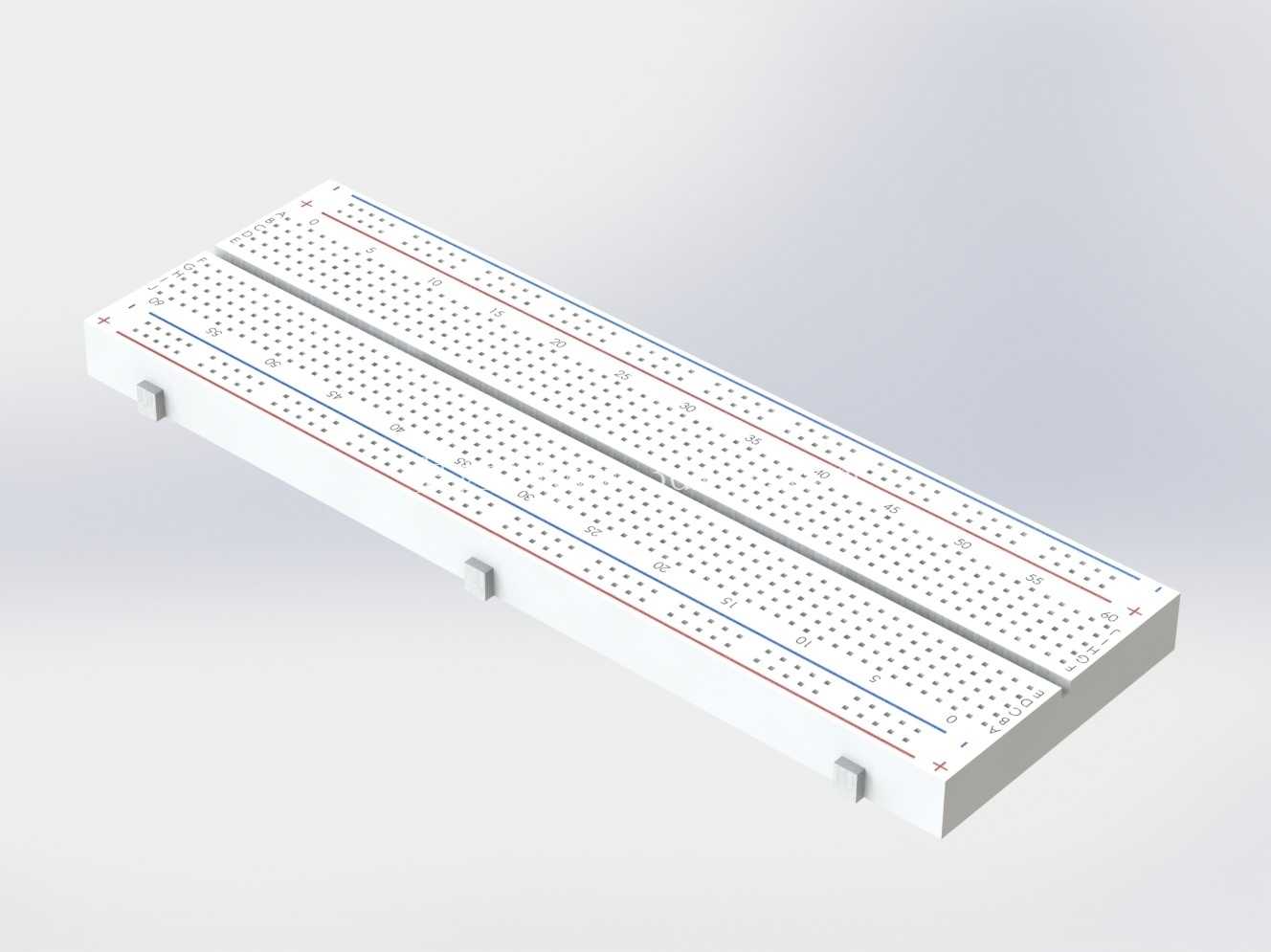

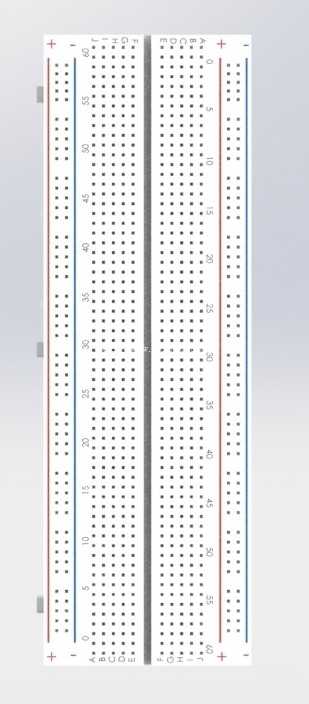

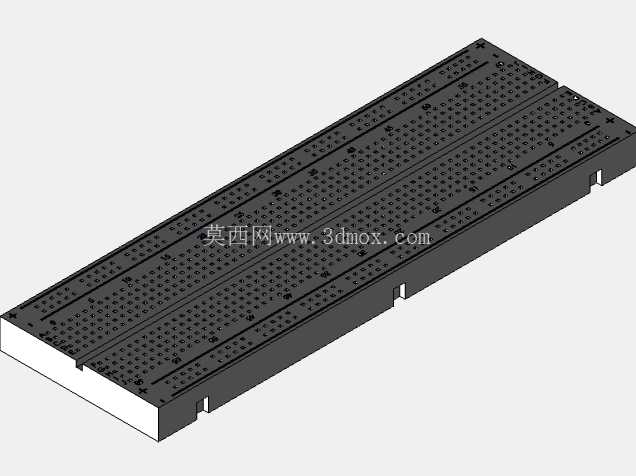

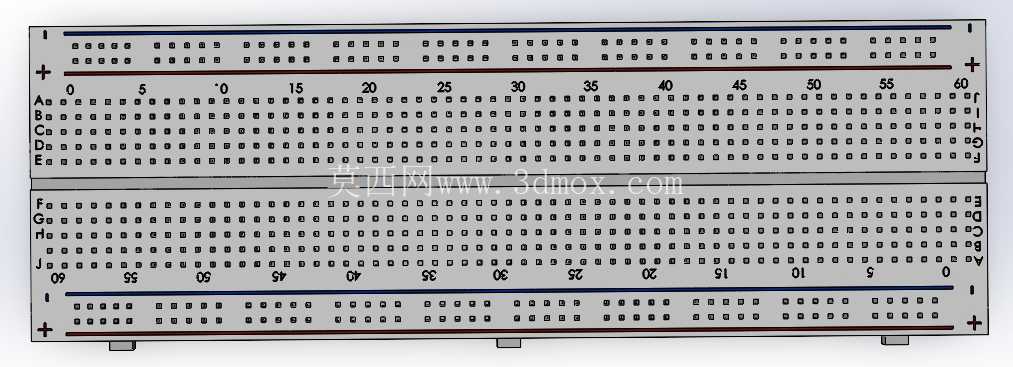

在设计思路上，建模时首先确定了2.54mm的标准孔距基准，整个板身的孔位排布完全遵循行业通用的面包板接线逻辑：中间区域每5个孔为一组连通单元，纵向沿分隔槽两侧排布，对应双列芯片的引脚连接；两侧的电源条每列孔为连通单元，沿板身长度方向延伸，方便给跨接在板上的各个元件就近供电。建模过程中用到了线性草图阵列特征来快速排布数百个连接孔位，避免逐个绘制孔位造成的尺寸误差，中间的分隔槽、板身底部的支撑凸台都采用对称特征来绘制，保证整体结构的对称性，同时镜像实体特征来快速完成两侧电源条的结构绘制，减少重复建模工作量。板身表面的红蓝标识线采用凸台拉伸后上色的方式制作，和实际产品的丝印标识位置完全对应，方便使用者快速识别电源走线区域。

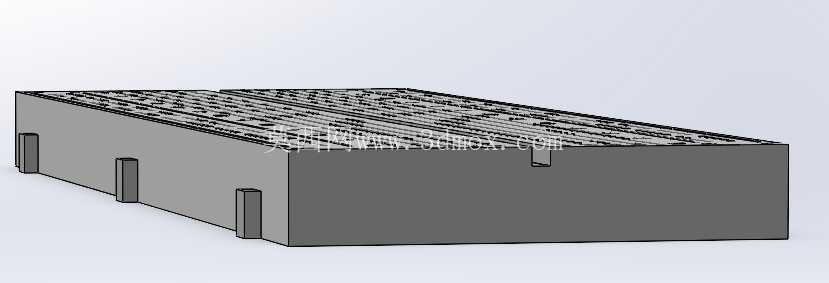

从安装边界与外形尺寸来看，这款面包板的整体外形为长条形长方体结构，长度方向刚好适配标准的实验台安装位，也可以和同规格的面包板通过侧边的拼接卡扣拼接成更大的实验面板，满足多元件复杂电路的搭建需求。板身厚度控制在常规的8-10mm区间，底部带有几个凸起的防滑支撑脚，放置在桌面上时不会轻易滑动，同时底部和桌面之间留出微小间隙，避免引脚穿透板身接触桌面造成短路。板身的四个边角做了微小的圆角处理，避免日常使用时尖锐边角划伤手部，整体尺寸完全兼容市面上常见的面包板固定支架、透明外壳等配件，不需要额外修改结构就能直接适配现有周边配件。

实际使用中需要注意，这类面包板的接触铜片存在额定电流限制，一般不适合通过1A以上的大电流，高压电路实验也不建议使用无焊面包板，避免接触电阻发热造成安全隐患，它的定位始终是低压小信号电路的原型验证载体，这点在选型使用时需要明确。建模时还原的内部连接逻辑和实际产品完全一致，使用者可以借助这个模型完成实验台的布局设计、配套外壳的结构设计，或者用于电子实验教学的演示素材，直观展示面包板的内部连通结构与接线逻辑，帮助初学者快速理解无焊面包板的使用方法。
