航天飞机简化结构教学演示造型

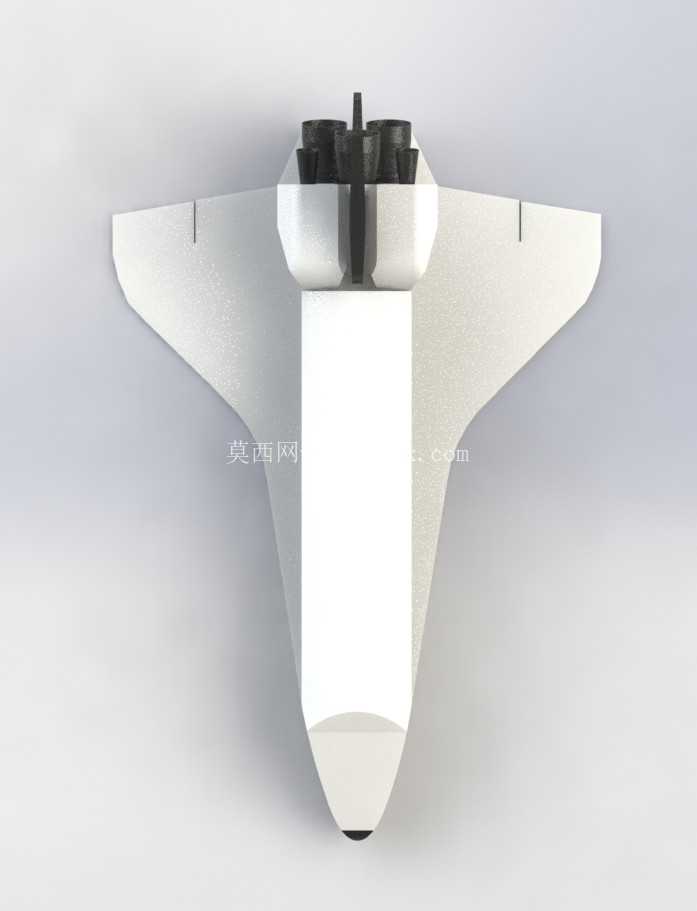

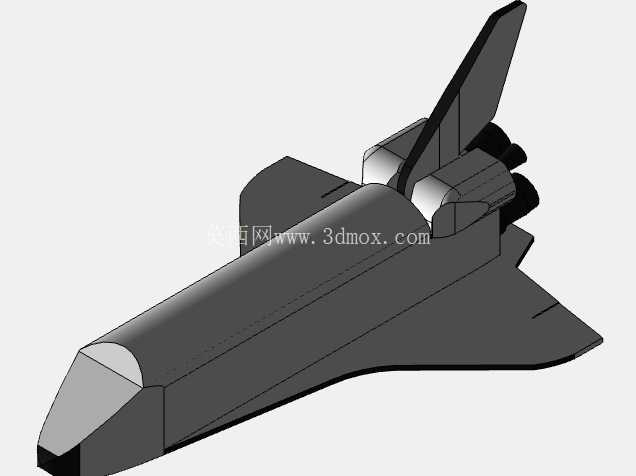

该造型围绕航天飞机轨道器的外观识别特征进行简化表达，适合在航空航天科普、机械结构认知、三维建模训练以及展示类场景中使用。整体对象并非追求复杂系统级装配，而是将机身、机翼、垂尾、发动机喷口和机头整流段等关键外形要素提炼出来，使观察者能够快速理解航天飞机与普通固定翼飞机在布局上的差异。机身采用细长的升力体轮廓，前部为钝锥形机头，中段保持较大的内部容积视觉，后部衔接发动机安装区域；这种处理既保留了轨道器再入大气层时需要兼顾升阻比与热防护布置的外形逻辑，也降低了曲面建模和后续修改的难度。

从实际用途看，这类简化航天飞机造型可用于展厅互动装置、教学课件中的机构示意、青少年工程启蒙项目、虚拟场景陈列以及三维软件基础练习。若用于实体打印或切削加工，模型的外轮廓连续、封闭性好，主要曲面过渡平缓，没有大量细碎特征，便于设置支撑、装夹和后处理。若用于数字场景，它可以作为航天器识别道具、航天主题动画中的低复杂度资产，也可在装配练习中充当外部参考体，帮助设计者练习坐标对齐、比例控制和多实体布局。

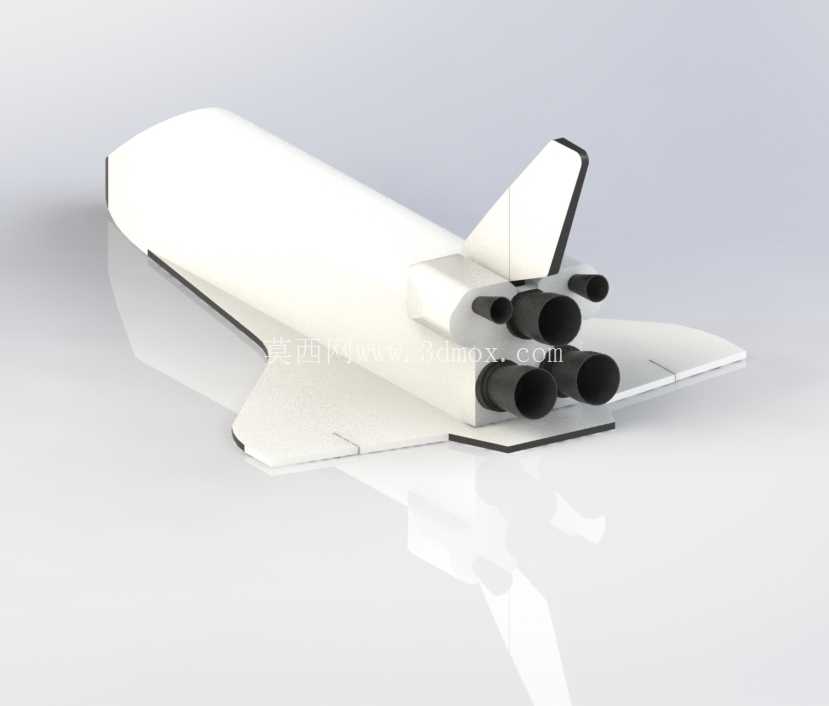

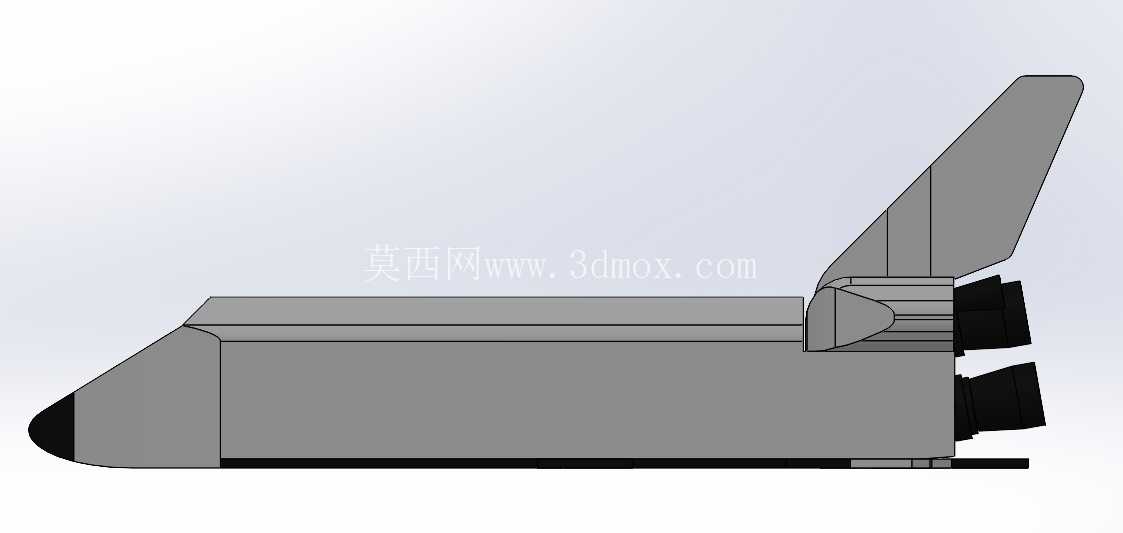

外形设计上，机头部分以多段过渡曲面收束，避免尖锐尖端带来的加工脆弱问题；机身下部保持较平直的基准面，便于在展示支架或装配平台上定位。三角翼与机身融合区域采用宽幅过渡，能够在简化模型中表现出轨道器机翼承力区的视觉关系。垂直尾翼位于机身后段上方，后掠姿态明确，尾翼根部与机身连接处保留足够厚度，若进行小比例制作，可减少薄壁折断风险。尾部发动机喷口以圆柱与锥台组合表达，喷口轴线与机身轴线保持平行，便于在建模时通过基准轴和阵列关系完成布局。

安装边界方面，模型底部可作为主要支撑面，机身腹部到翼面下缘的高度差需要在支架设计时重点校核。若采用平放展示，机翼后缘和尾部喷口属于外伸结构，转运或夹持时应避开这些突出部位；若采用升空姿态展示，可在机身背部或腹部设置隐藏连接座，连接点优先选在机身中段重心附近，避免固定在垂尾、翼尖等刚度较弱位置。喷口区域虽然为简化造型，但其后部开口和环形端面仍可作为细节扩展位置，后续可增加火焰效果件、发动机舱分色件或尾段连接法兰。

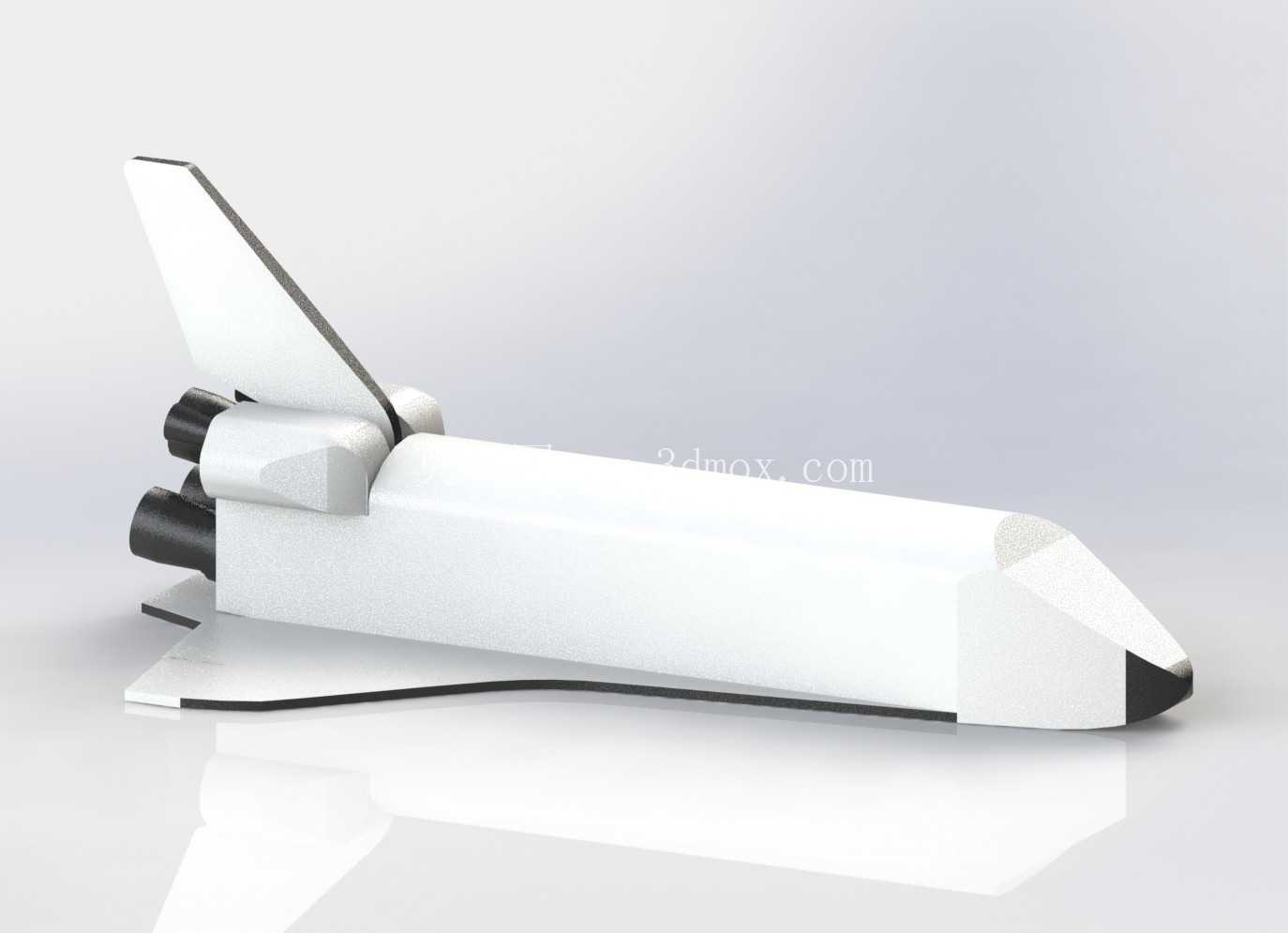

结构建模思路强调可编辑性。机身可先由侧视轮廓和俯视轮廓建立引导线，再通过放样生成主体；机翼可采用曲面裁切与实体加厚结合的方式，使翼面厚度均匀；垂尾则适合使用草图拉伸后进行边缘倒角，以获得稳定的几何结果。机头黑色端头、机身白色隔热瓦区域和喷口深色区域在视觉上形成明显分区，虽然模型未展开真实热防护瓦片细节，但这种分色关系能够帮助学习者认识航天飞机再入热防护的重点位置。机身表面没有开设密集窗口、舱门和管线，目的是把注意力集中在总体布局、曲面连续性和部件相对位置上。

在工程教学中，该对象可用于讲解升力体外形、后掠翼面、垂直安定面、推进系统布置和航天器再入姿态等基础概念。设计人员还可以在此基础上扩展货舱门、侧翼副翼、机体坐标基准、支架接口或比例缩放参数。对于三维建模从业者而言，它的价值不在于复杂零件数量，而在于通过少量特征训练曲面造型、实体转换、装配比例和外观分件能力；对于展示与科普场景而言，简洁轮廓能够在远距离识别中保持航天飞机特征，同时避免过度细节造成制作成本上升。
