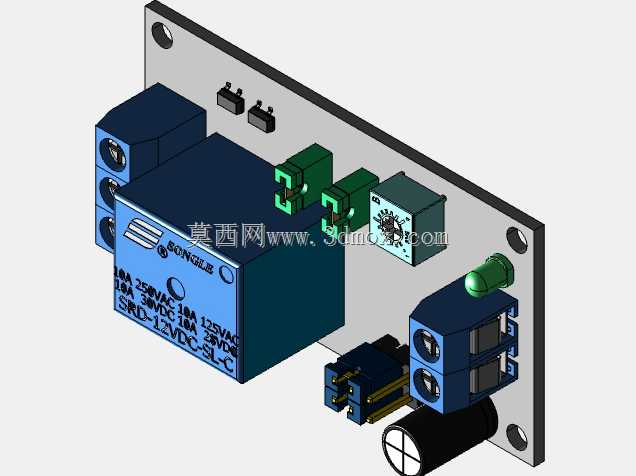

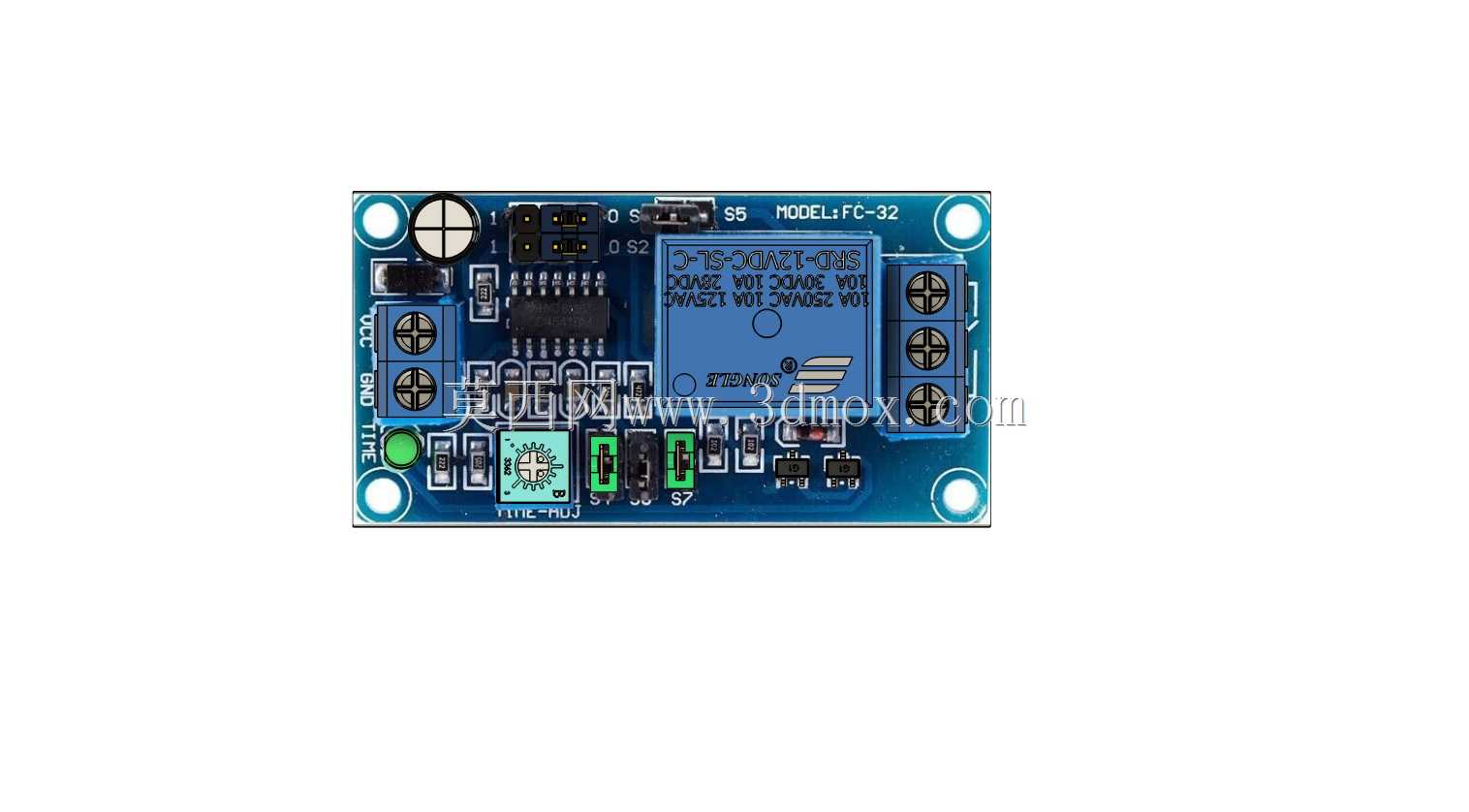

FC-32直流延时继电器控制电路板结构

这款FC-32直流延时继电器模块，是工业控制、小型自动化装置、电子DIY项目中常用的时序控制元件，核心作用是在电路接通或断开后，按照预设的时间阈值完成触点的通断切换，解决电路中需要延时触发、延时断开的时序匹配问题。从实际应用场景来看，这类模块常被用在小型设备的上电延时启动场景，避免多设备同时上电造成的电流冲击，也可用于灯光延时熄灭、电机延时停机、传感器信号触发后的延时动作输出，在智能家居改造、小型实验装置搭建、工业控制柜的辅助回路中都有较高的使用频次。

从功能特性来看，该模块支持DC5V与12V两种常见的直流供电电压，适配绝大多数低压控制回路的供电需求，板载多组跳线配置位，可通过跳线组合切换不同的延时模式与延时量程。板载的电位器可对延时时间进行连续微调，配合跳线的量程切换，可覆盖从0.1秒到数百秒的延时区间，满足不同场景下的时序要求。模块自带工作状态指示灯，可直观反馈继电器的吸合状态与定时器工作状态，调试阶段无需额外外接检测设备就能判断模块运行状态。板载的继电器触点为标准COM公共端、常开、常闭三脚输出，可直接驱动小功率直流负载，也可作为中间信号传递给更大功率的接触器，实现小信号控制大功率回路的隔离驱动。

从设计思路层面拆解，模块采用核心定时芯片加驱动电路加继电器输出的经典架构，定时电路部分通过阻容元件配合电位器实现定时时长的调节，跳线的设计本质是切换定时回路的电阻电容组合，以此改变定时时间的量程范围，避免单靠电位器调节时量程过窄、调节精度不足的问题。供电部分做了防反接与滤波处理，降低供电波动对定时精度的影响，继电器与控制电路之间做了电气隔离，避免输出端负载的干扰串入控制回路导致定时不准或芯片损坏。PCB布局上，将高压侧（继电器触点输出端）与低压控制侧（芯片、跳线、电位器区域）做了分区排布，接线端子集中布置在板边，方便现场接线操作，电位器与跳线帽放置在便于操作的板侧位置，调试时无需拆卸模块就能完成参数调整。

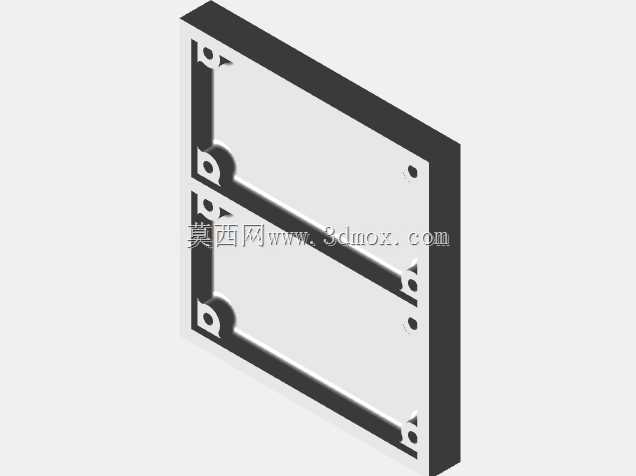

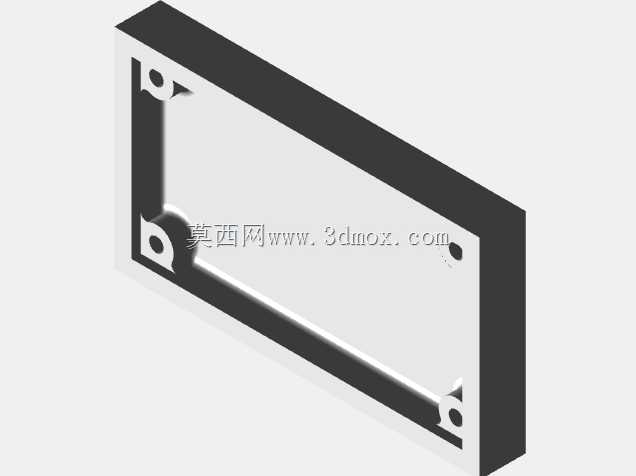

从外形尺寸与安装边界来看，模块采用标准的模块化PCB设计，板体四角预留了标准安装孔位，可直接通过铜柱固定在设备壳体内部或控制柜的安装板上，安装孔距适配常见的小型电子模块安装尺寸，无需额外定制安装支架。板上的接线端子采用标准间距的螺钉式端子，适配常规的导线线径，接线时无需特殊压接工具。整体板型厚度控制在元器件最大高度范围内，板上最高元件为继电器本体，安装时预留的垂直空间只需覆盖继电器高度即可，不会占用过多的柜内安装空间。模块的输入输出端子排布清晰，供电端、信号触发端、触点输出端分区明确，可有效避免接线时的误接问题，降低现场接线的出错概率。

在实际选型使用时，需要注意根据控制回路的供电电压选择对应版本的模块，同时要根据所需的延时范围调整跳线位置，若需要更长的延时时长，可通过对应的跳线组合切换倍乘量程，无需更换模块就能覆盖更长的延时需求。模块的触发逻辑支持高电平触发与低电平触发的切换（通过对应跳线配置），可适配不同传感器、控制器的输出信号类型，无需额外增加信号转换电路。触点的带载能力需要匹配所接负载的功率，若驱动感性负载，建议在触点两端增加阻容吸收回路，延长继电器触点的使用寿命。
