施耐德110VAC插拔式工业继电器结构

在工业自动化控制柜、低压配电回路、设备信号联锁系统的搭建场景里，这类插拔式中间继电器是极为常见的基础控制元件，核心作用是实现小功率控制信号对大功率负载回路的间接通断，同时完成控制回路与主回路的电气隔离，避免主回路的浪涌、干扰串入前端PLC、单片机等控制单元，保障整套控制系统的运行稳定性。从实际工程应用来看，这款110VAC规格的继电器，多用于交流控制电压的工业设备场景，比如进口生产线的信号中转、机床控制回路的触点扩容、暖通设备的联锁触发等工况，相比直流线圈继电器，在同电压等级的交流供电工控场景里无需额外配置开关电源转换电压，能简化柜内布线结构，减少供电回路的器件数量。

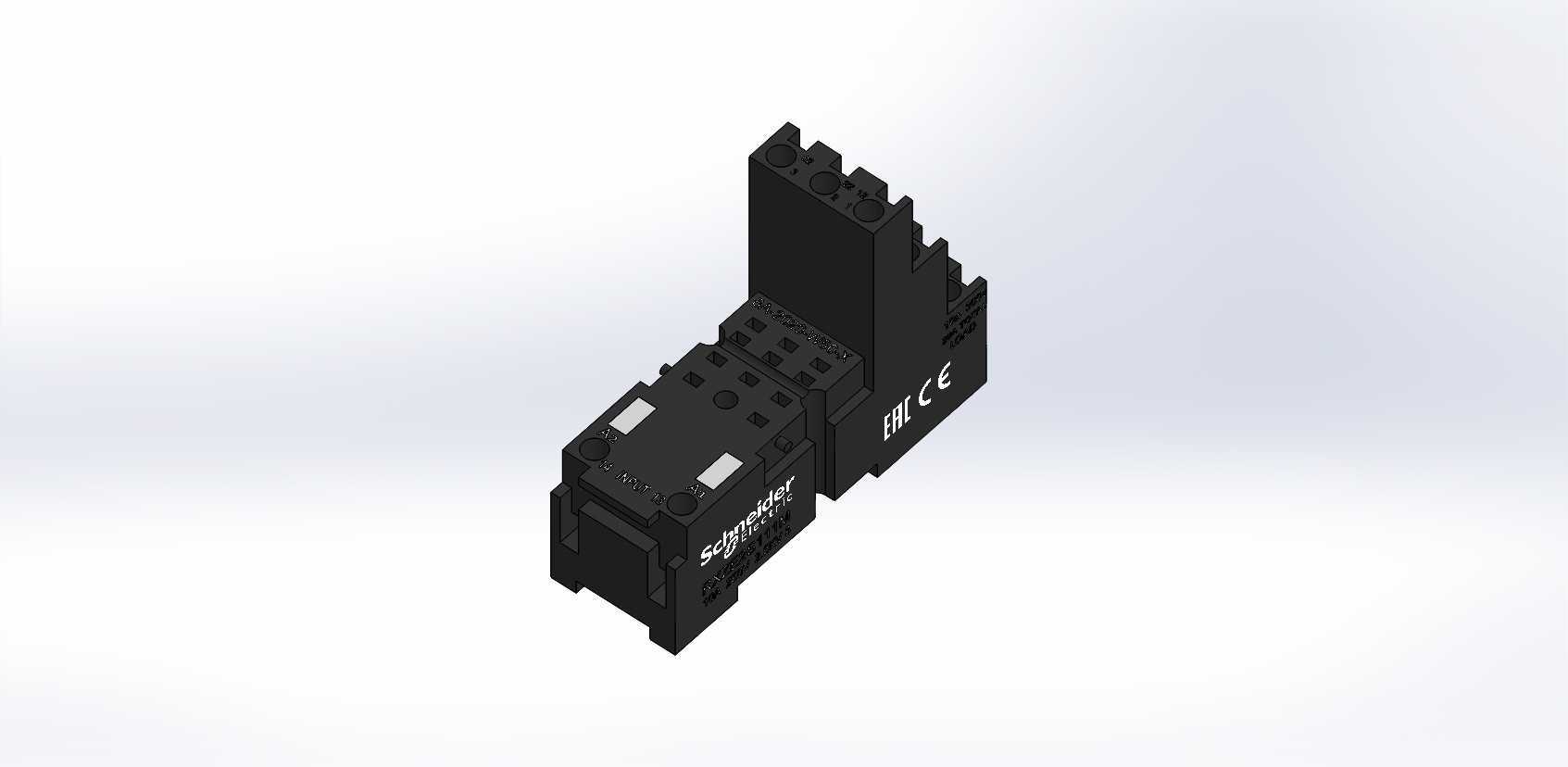

从产品功能特性来看，这款继电器采用电磁吸合的工作原理，线圈得电后产生电磁力带动内部衔铁动作，驱动触点组完成状态切换，自带的透明防护上盖可以直观观察内部触点的动作状态，运维人员巡检时无需拆件就能判断器件是否正常吸合，侧面设置的状态指示灯能在柜内光线不足的环境下快速反馈线圈得电状态，降低故障排查的时间成本。底座采用标准导轨卡扣设计，适配行业通用的35mmDIN导轨安装，无需额外打孔固定，在柜内排布时可以紧密并排安装，节省柜内安装空间；插拔式的本体与底座分离设计，让后期维护更换器件时无需重新拆卸底座上的接线，直接拔出故障本体替换新件即可，大幅缩短设备停机维护的时间，这也是这类继电器在工控领域被广泛应用的核心设计优势之一。

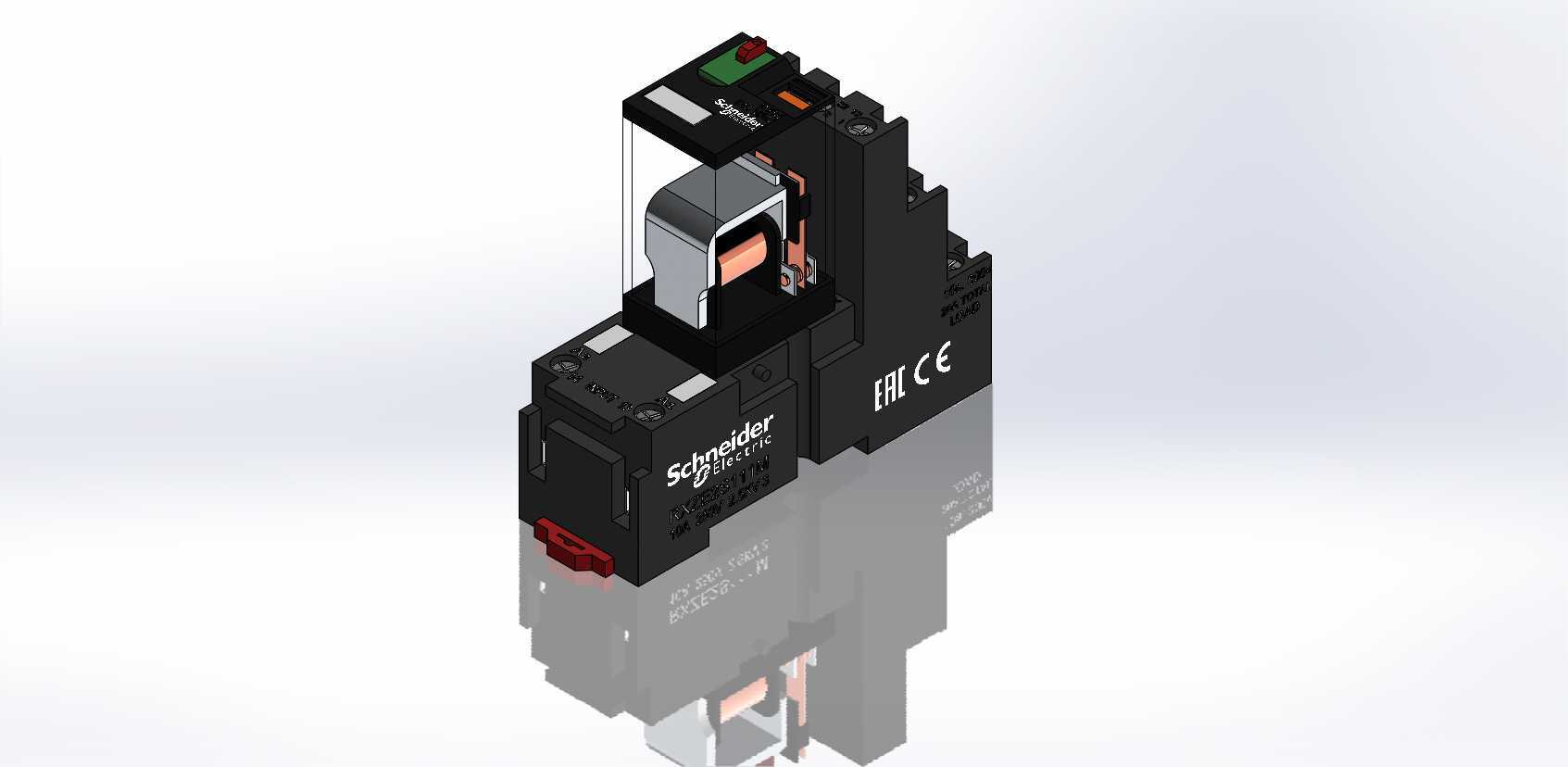

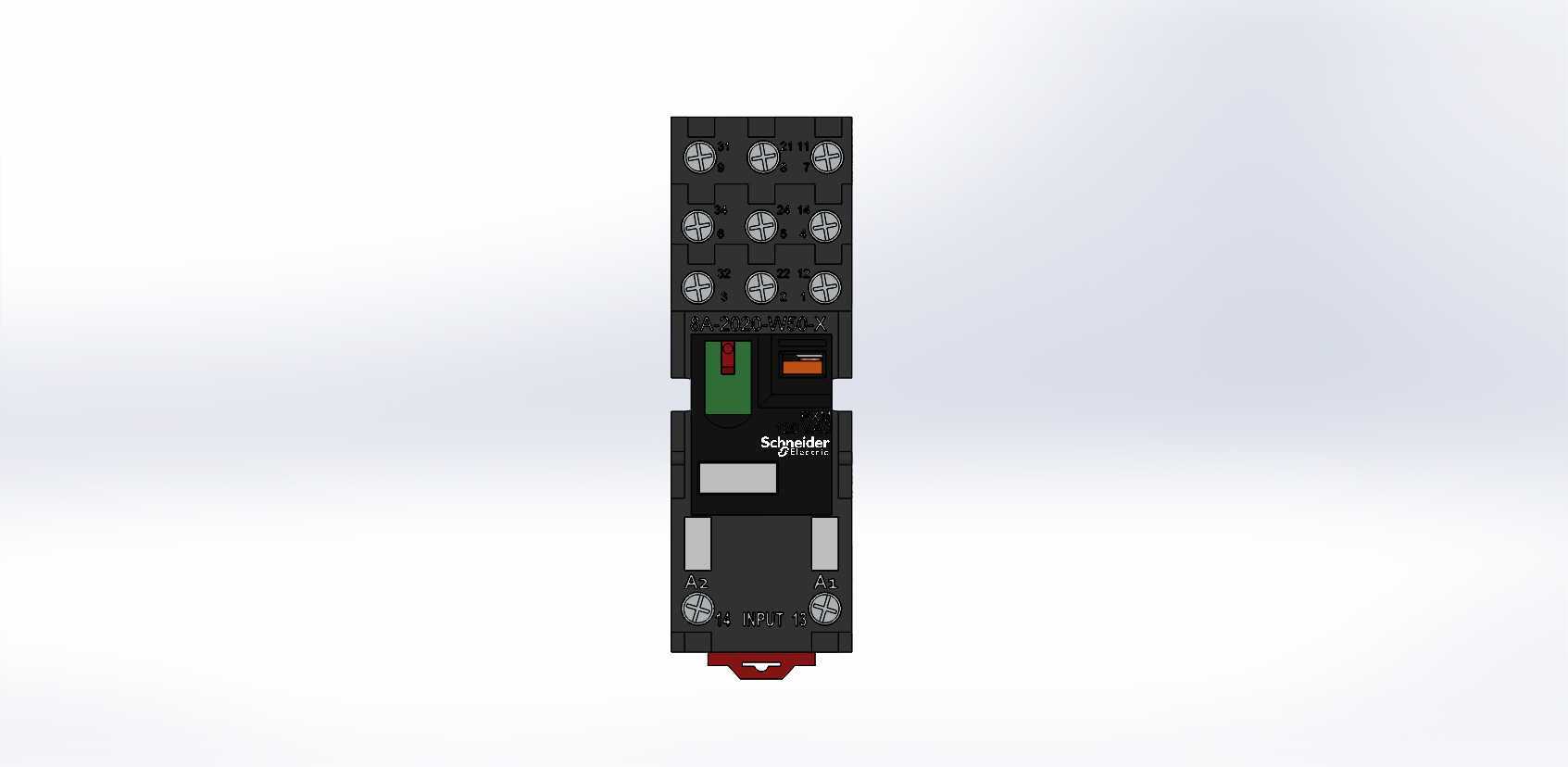

在设计思路上，这款模型完整还原了实物的结构细节：本体侧面的品牌标识、认证标识都做了等比例复刻，线圈部分的接线端子、触点部分的接线端子都按照实物的间距、尺寸做了还原，底座上的锁止卡扣结构、手动测试按钮都做了细节呈现——手动测试按钮的设计是工程实用性的体现，在柜内调试阶段，无需给线圈通电，按下测试按钮就能强制触点动作，快速验证后端负载回路的接线是否正确，大幅提升现场调试的效率。外形尺寸上，这款继电器本体加底座的宽度仅为16mm左右，高度在90mm上下，深度约70mm，安装时只需要预留出本体插拔的操作空间即可，相邻器件之间无需额外预留散热间隙，因为这类小功率中间继电器的线圈功耗极低，正常工作时的发热量极小，紧密排布也不会出现过热失效的问题。

从安装边界来看，设计控制柜排布时，要注意继电器底座的接线端子引出线的弯曲半径，避免导线过度弯折导致的接触不良，同时要注意线圈电压等级的匹配，110VAC的线圈不能接入220VAC回路，否则会直接烧毁线圈，也不能接入直流电压回路，会导致线圈无法正常吸合甚至烧毁。触点部分的载流量需要匹配后端负载的功率，这类小型中间继电器的触点额定载流量一般在5A-10A区间，不能直接驱动大功率负载，需要搭配交流接触器使用，实现小信号控制大功率负载的目的。模型还原的卡扣结构、端子位置、外形轮廓都和实物完全一致，在做柜内三维布局时，可以直接导入使用，提前验证排布间距、布线走向，避免实际安装时出现器件干涉、接线空间不足的问题，提升电气柜设计的准确率，减少现场安装的整改工作量。

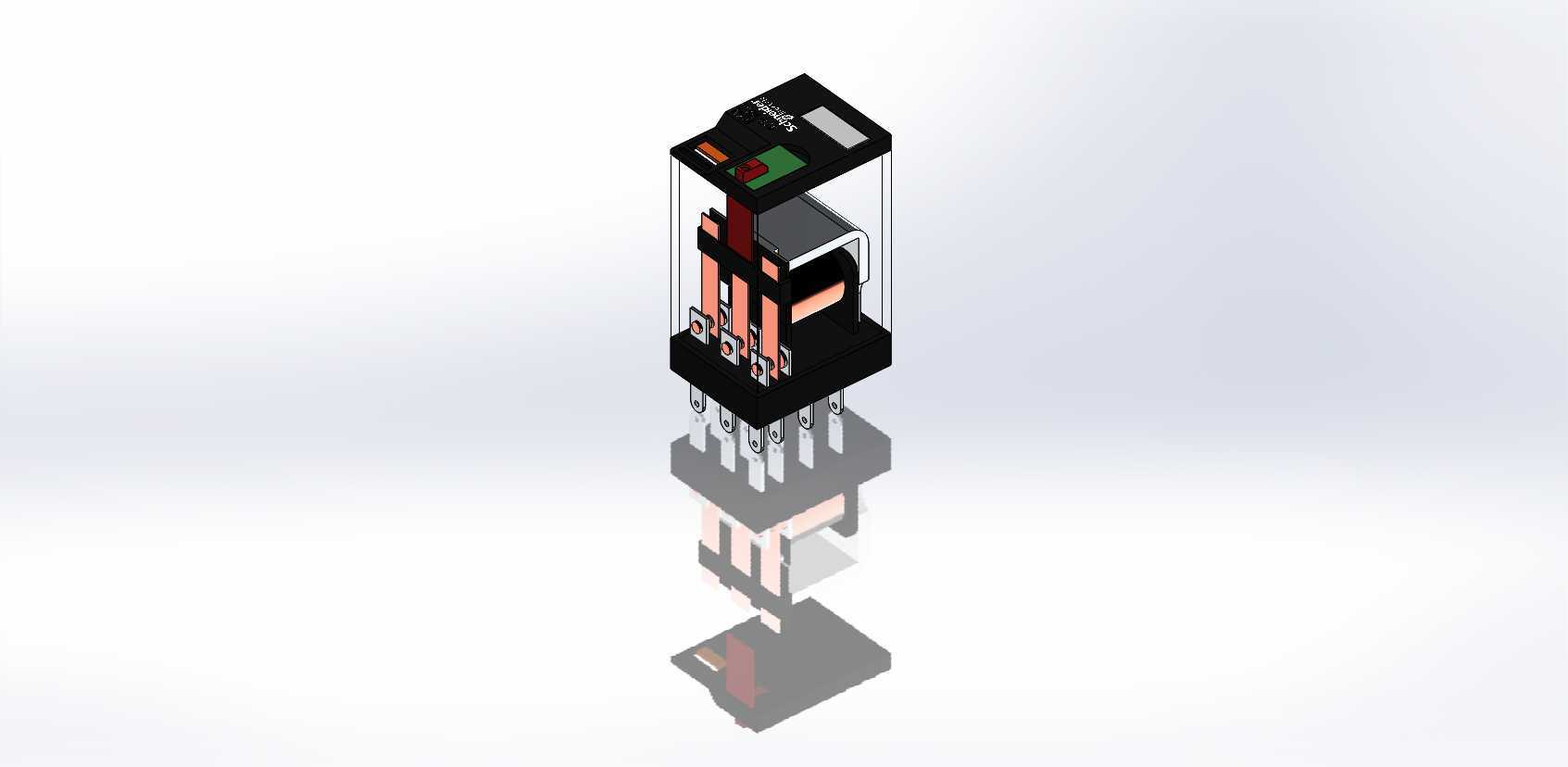

在结构细节上，这款继电器的触点部分采用了银合金触点材质，相比普通铜触点，具备更好的导电性和抗电弧烧蚀能力，能提升器件的电气寿命，在频繁通断的工况下也能保持稳定的接触性能；底座的接线端子采用螺丝压接设计，适配0.5-2.5平方毫米的多股铜芯导线，压接时需要将导线铜丝完全插入端子孔内，拧紧螺丝后轻拉导线确认压接牢固，避免运行过程中出现虚接发热的问题。本体与底座之间的防呆设计，能避免安装时插反导致的接线错误，只有方向正确时本体才能完全卡入底座，降低现场安装的出错概率。
