双轴小型乘用车运载拖挂结构

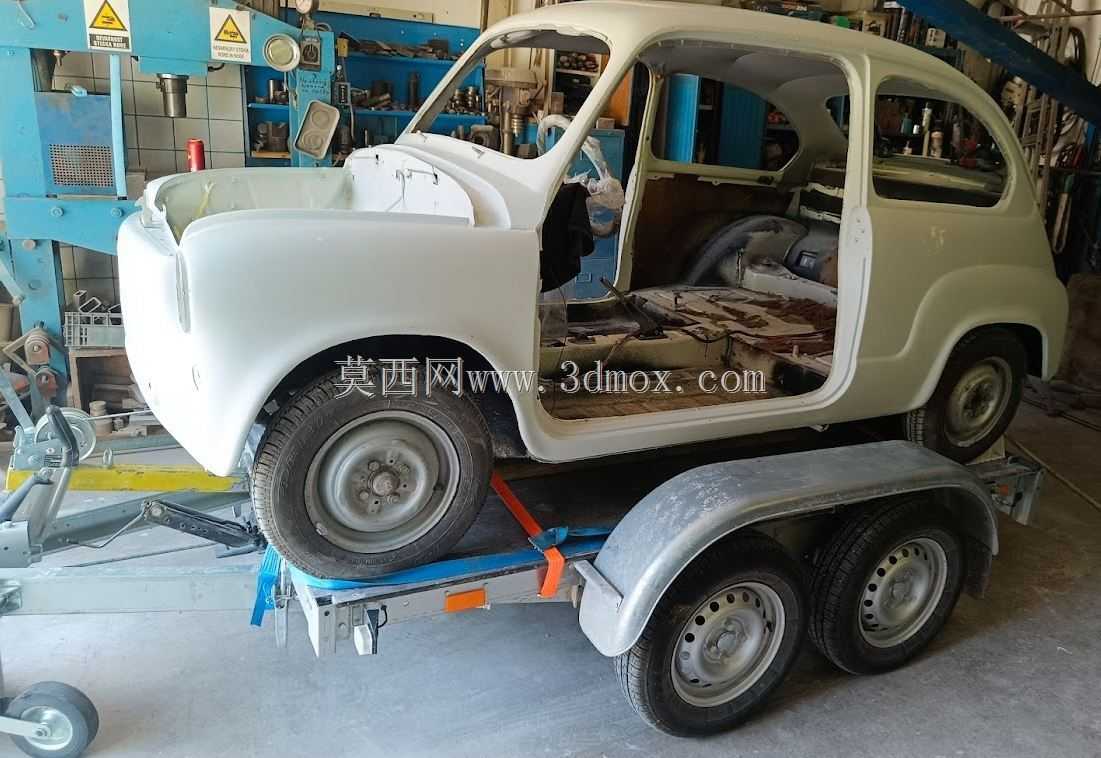

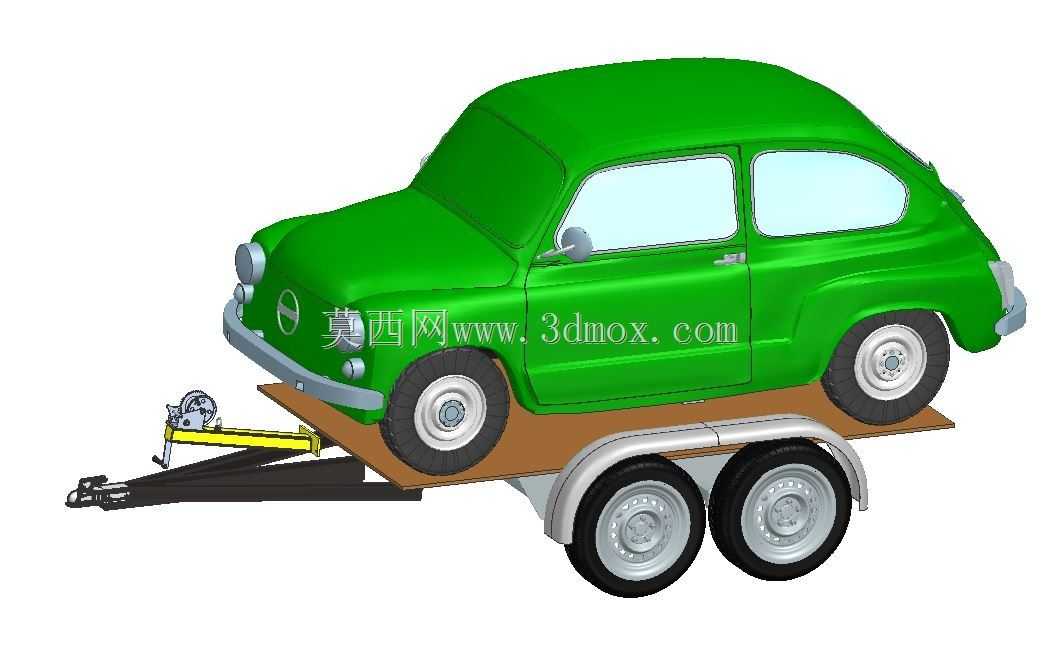

　　日常道路救援、私家车跨区域转运、小型乘用车赛事后勤保障场景中，经常会遇到需要短途运输无法正常上路行驶的小型车辆的需求，这类场景下大型平板运输车调度成本高、狭窄路段通行灵活性差，而适配家用牵引车的小型双轴拖挂就成了性价比极高的解决方案。这款拖挂结构的核心设计目标，就是承载整备质量在1吨以内的经典小型乘用车，整体采用低平板布局，承载面距离地面高度控制在420mm，既保证了行驶过程中的离地间隙，避免非铺装路面托底，又能降低被运载车辆的登坡角度，配合前端自带的手摇绞盘，单人即可完成故障车辆的装载固定，不需要额外借助吊装设备。

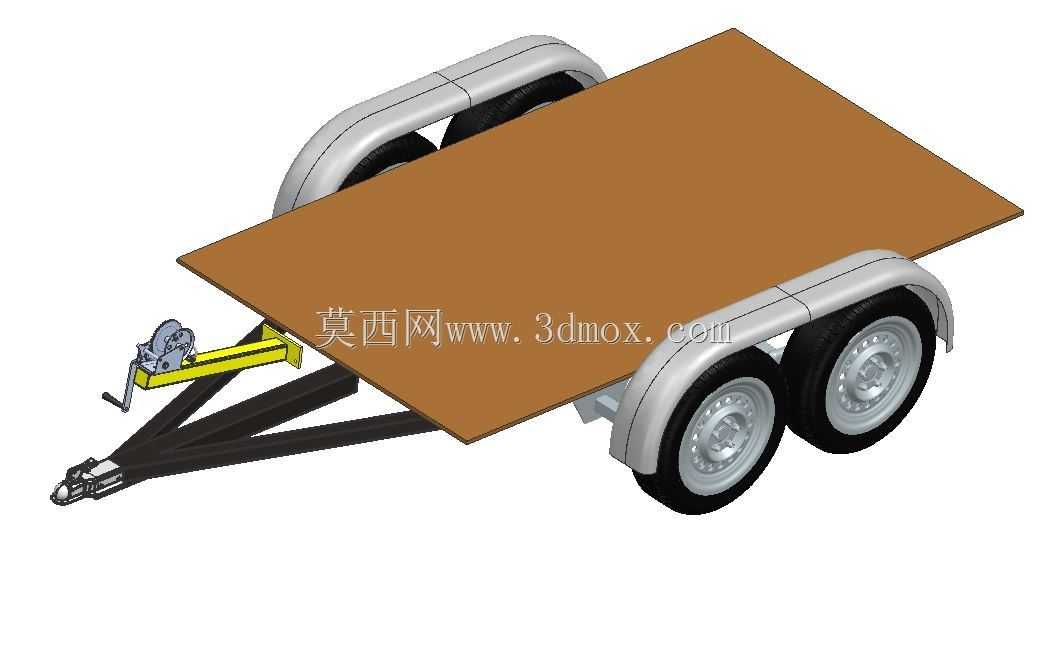

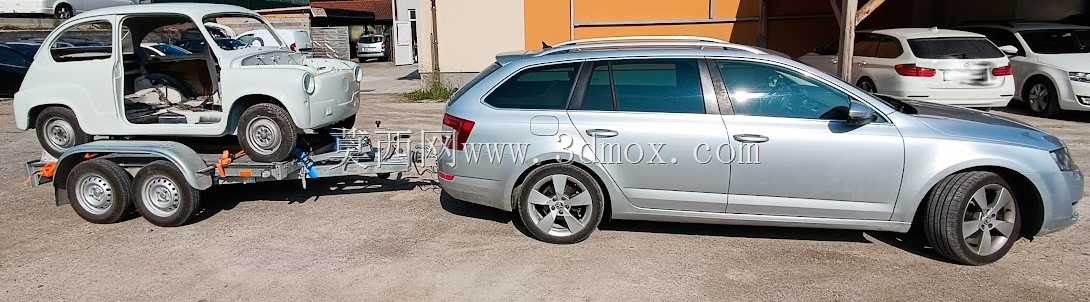

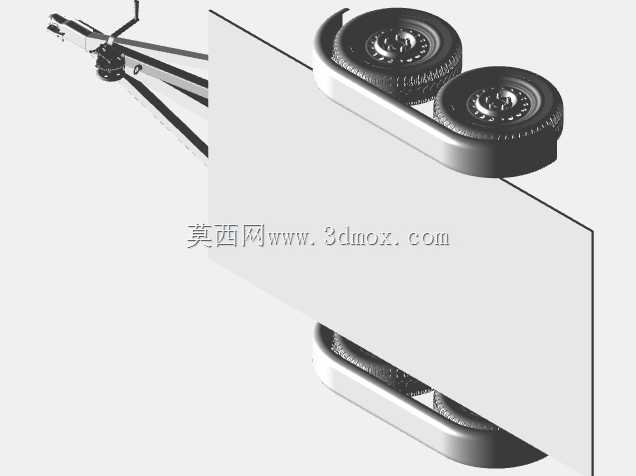

　　底盘部分采用双轴并排布置的行走结构，每侧配置两个同规格的橡胶轮胎，单轮额定承载350kg，双轴布局相比单轴拖挂行驶稳定性更强，高速行驶时不会因为单轮爆胎出现严重侧摆，同时轴组上方配置弧形金属轮拱，既可以遮挡行驶中轮胎带起的泥水，也能作为承载面的侧向限位结构，避免被运载车辆在行驶中出现横向位移。牵引连接部分采用标准的50mm球头牵引座，适配市面绝大多数家用SUV、皮卡的后拖挂接口，牵引臂长度设计为1200mm，保证牵引车转弯时，拖挂与牵引车尾部不会发生干涉，最小转弯半径可控制在6.5米，满足小区、窄路等场景的通行需求。

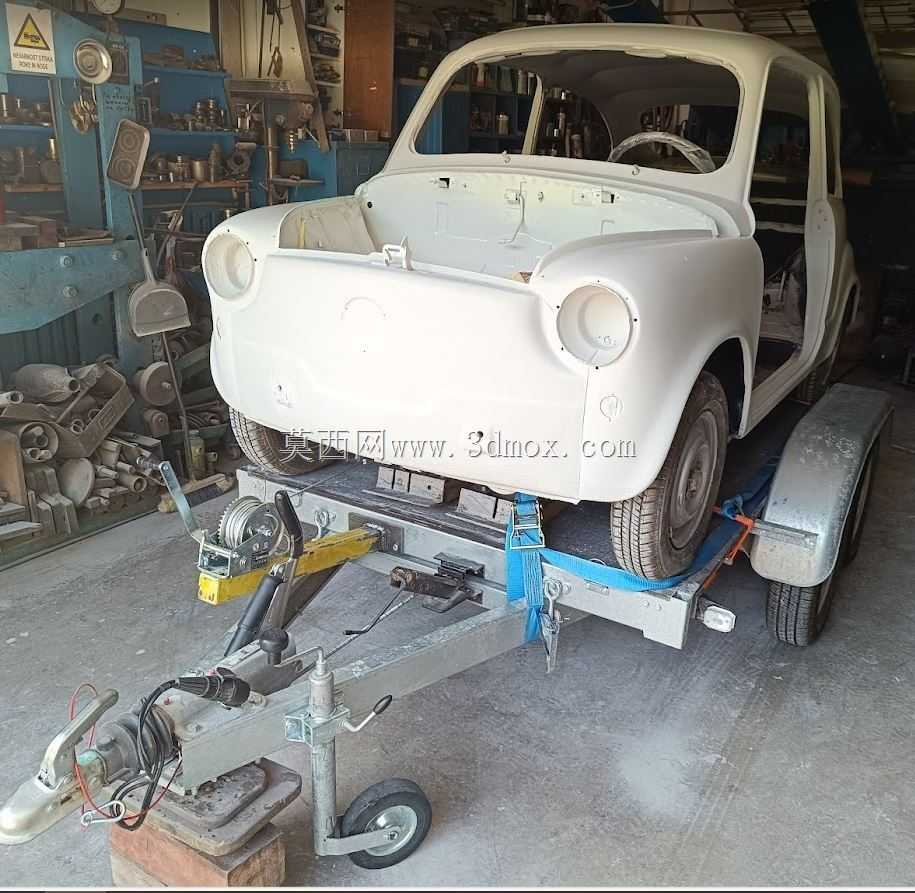

　　承载台面采用高密度防滑胶合板铺设，台面边缘设置有4个嵌入式绑带固定环，配合棘轮拉紧绑带可以将被运载车辆的轮胎牢牢固定，避免运输过程中车辆出现前后窜动。前端牵引臂上集成的手摇绞盘额定牵引力为900kg，绞盘钢缆长度8米，绞盘底座带有可折叠的导向滚轮，收放钢缆时不会出现钢缆与牵引臂摩擦磨损的问题。设计过程中重点校核了满载状态下的轴荷分配，将整体重心控制在双轴中心靠前100mm的位置，保证牵引头处的下压力在50-80kg的合理区间，既不会因为下压力过小导致拖挂高速行驶时出现甩尾，也不会因为下压力过大增加牵引车后悬的负载。

　　行走系统的板簧悬架采用多片等截面钢板弹簧，匹配阻尼筒式减震器，在铺装路面行驶时可以过滤大部分路面颠簸，避免被运载车辆因为长期颠簸出现悬挂损伤。轮组的轮毂采用钢制冲压结构，相比铝合金轮毂抗冲击能力更强，适合偶尔通行非铺装路面的使用场景。整个拖挂的外形尺寸控制在总长3.8米、总宽2.1米的范围内，符合道路通行法规对于小型拖挂的尺寸要求，不需要办理特殊的超限运输许可，普通C本驾驶员配合合规牵引车即可合法上路。台面两侧没有设置过高的侧护栏，避免遮挡被运载车辆的车门，在需要调整被运载车辆位置时，人员可以正常打开车门进入车内操作。尾部预留有通用的尾灯安装位，可以适配标准的拖挂尾灯线束，连接牵引车后可以同步实现刹车、转向、示宽灯光功能，满足道路行驶的安全要求。在结构强度校核阶段，针对牵引臂与底盘主梁的连接位置做了加强筋处理，满载紧急制动时的牵引臂应力控制在材料屈服强度的30%以内，保证反复制动工况下不会出现结构开裂。底盘主梁采用矩形钢管焊接而成，主梁截面尺寸为100504mm，横梁间距控制在300mm，保证承载台面在满载时的挠度不超过2mm，不会因为长期承载出现台面凹陷变形。
