工业平台间紧凑型桁架维护过道结构

在重型加工车间、大型装配厂房这类配置多台桥式起重机的生产场景中，不同标高的操作平台、设备检修平台之间的人员通行一直是布局设计里的痛点：如果做落地式走梯，会占用地面作业空间，阻碍物料转运与重型设备移动；如果抬高过道的净空高度，又会压缩桥式起重机的运行区间，导致大吨位工件吊装时出现干涉，甚至需要调整整台起重机的运行轨道标高，大幅提升厂房改造成本。这款紧凑型桁架过道就是针对这类场景开发的结构方案，核心目标是在满足人员安全通行的前提下，尽可能压缩结构自身占用的空间，最大化释放厂房内的作业与吊装空间。

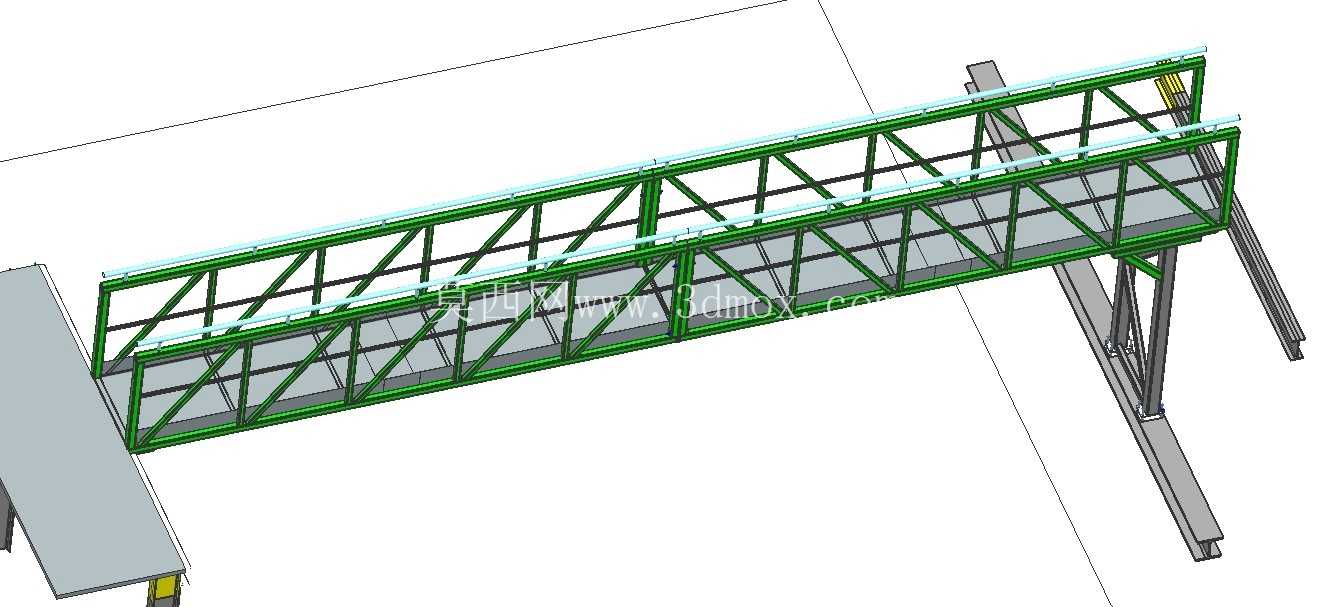

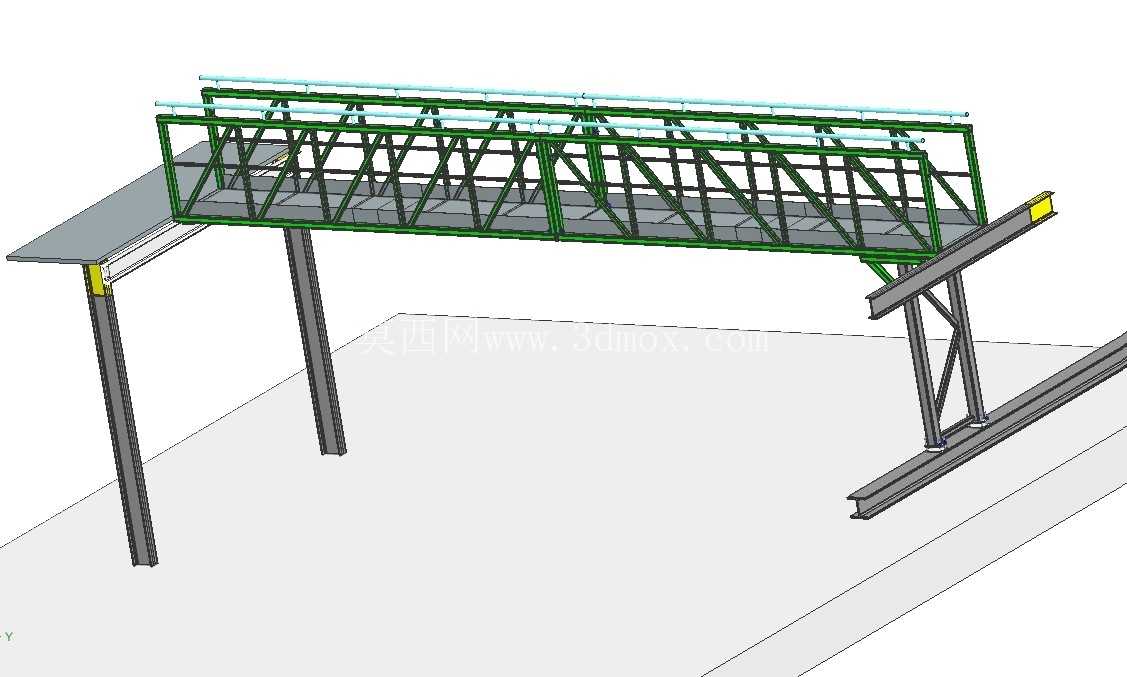

从结构功能来看，这款过道的主体采用平行弦桁架构型，上弦杆直接作为走道护栏的安装基座，下弦杆铺设防滑走道板，腹杆采用三角形交叉布置，在保证整体结构刚度的同时，大幅减少材料用量，降低结构自重。走道的两端分别搭接在两侧的平台边缘，支撑立柱仅设置在靠近平台的位置，中间跨段完全依靠桁架自身的结构强度实现跨越，不需要在中间区域增设落地支撑，这样的设计可以让过道下方的地面区域完全留空，桥式起重机的大车运行机构、吊具以及吊装的工件可以在过道下方无障碍通行，不会出现结构干涉。

设计过程中首先明确的是通行边界参数：走道净宽度控制在0.8米，刚好满足单人携带轻便检修工具通行的需求，不会因为过宽额外占用横向空间；走道面的活荷载按照工业检修通道的标准取值，可承受人员及携带工具的总重量，同时考虑到厂房内可能存在的积灰、小型工具掉落的附加荷载，桁架杆件的应力比控制在合理区间，避免长期使用出现结构变形。护栏高度符合工业安全规范要求，上横杆、中横杆以及底部挡脚板的位置都做了对应设计，防止人员或工具从走道边缘坠落。

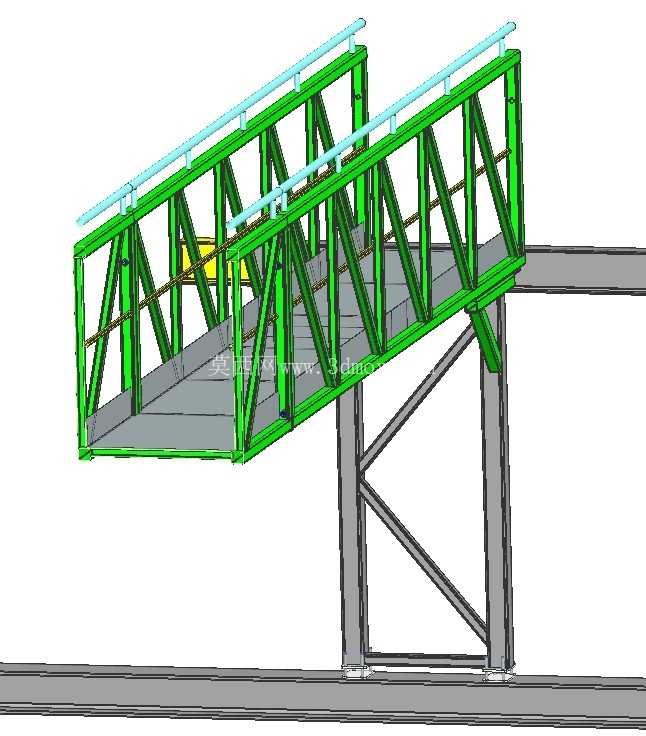

安装边界方面，这款过道的两端连接端采用可调式搭接结构，可以适配两侧平台存在的小范围标高误差与水平间距误差，不需要在现场对主体桁架做二次切割修改，降低现场安装的难度。支撑立柱采用H型钢截面，柱脚通过膨胀螺栓或者预埋板固定在平台侧的结构基础上，立柱与桁架主体之间采用螺栓连接，方便后期拆卸调整。过道的一端还设置了斜向的过渡梯段，当两侧平台存在微小标高差时，可以通过这个梯段实现平顺过渡，不需要额外调整平台的标高。

从实际应用的角度，这款结构不仅可以用于新建厂房的平台通道布局，也可以用于老旧厂房的改造项目：很多老旧厂房在后期增设设备平台时，往往没有预留足够的通道空间，传统的走道结构要么无法安装，要么安装后会影响原有起重机的运行，这款紧凑型桁架的截面高度小，自重轻，对原有平台的附加荷载小，不需要对原有平台结构做额外加固就可以安装，大幅降低改造的成本与周期。在做工厂布局规划、生产流程模拟的时候，这个模型可以直接导入到整体厂房的三维场景中，直观验证通道与起重机、生产设备之间的间隙是否满足要求，提前排查干涉问题，避免后期施工完成后再做整改。结构的所有杆件都采用标准化的型材截面，几何外形规整，没有复杂的异形曲面，不管是做结构有限元分析，还是后期拆解生成加工图纸，都非常方便，也可以根据不同厂房的跨度需求，调整桁架的节间长度与总跨距，适配不同的现场安装条件。
