侧轨式自动输送动力小车结构设计

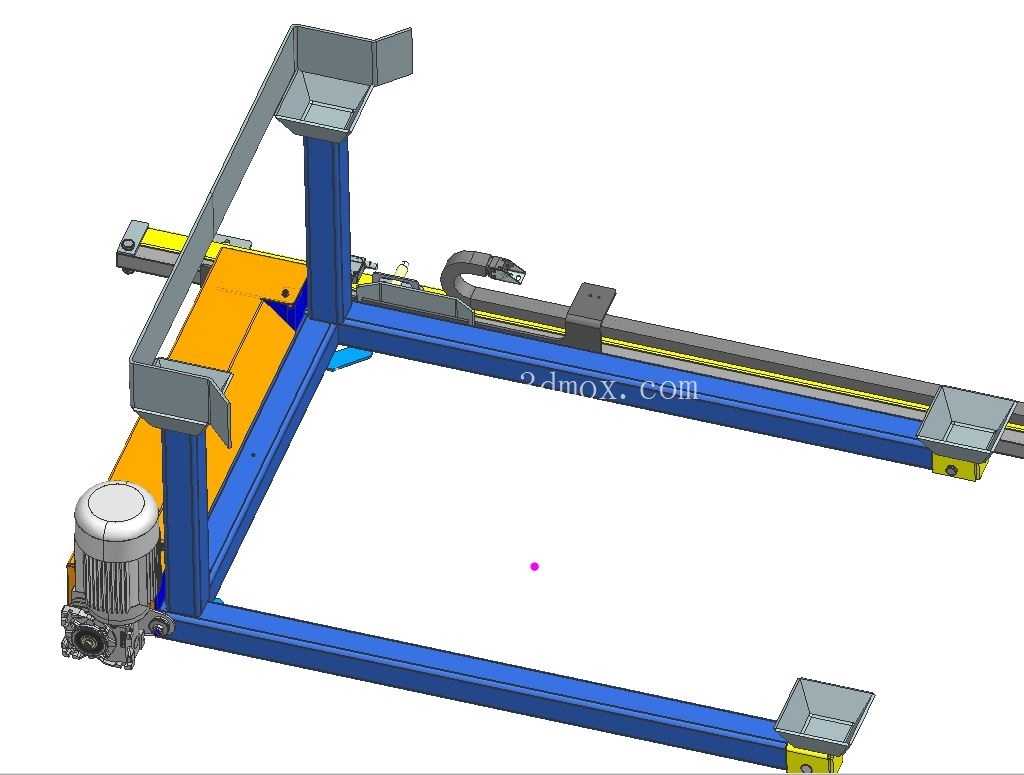

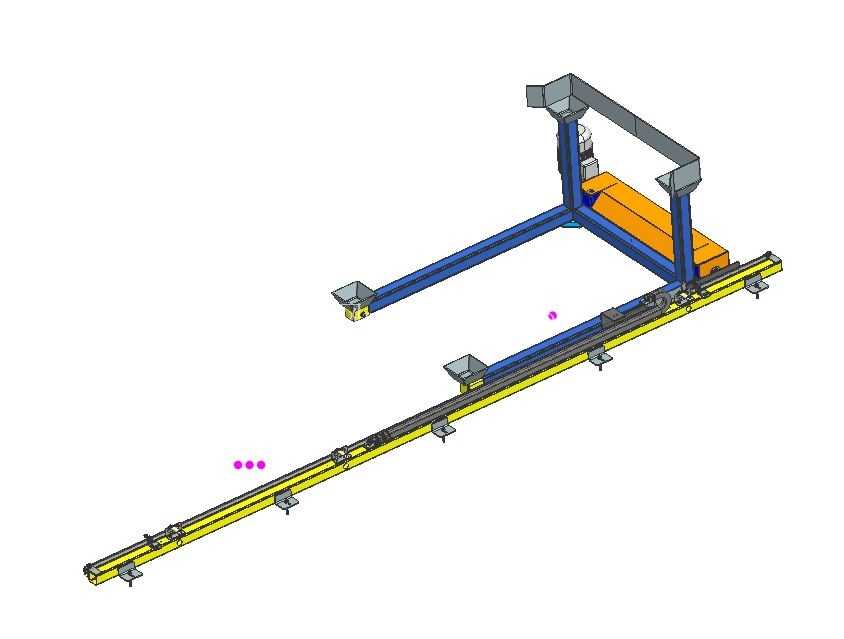

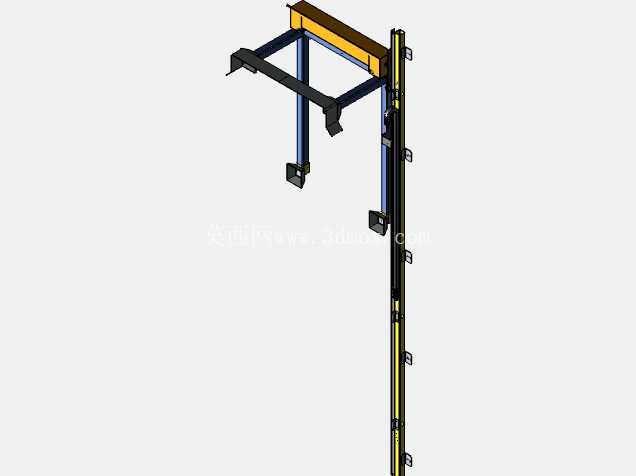

这套侧轨行走的动力输送小车，最初是为汽车冲压产线的机器人上下料单元配套开发的移载机构，核心解决冲压工位间重型托盘的自动转运、空满托盘切换的节拍匹配问题，替代传统人工推拉托盘车的作业模式，适配多台冲压机器人组成的自动化单元的物料流转需求。从结构布局来看，整套机构采用双梁侧轨作为行走承载基础，轨道采用标准型钢拼焊加工，轨距根据现场托盘的最大外形尺寸预留单边15mm的调整间隙，轨道安装面的平面度公差控制在0.2mm/m以内，避免行走过程中出现卡滞、抖动问题。行走驱动端布置在轨道侧端，采用减速电机直连驱动轴的传动方式，驱动轮采用聚氨酯包胶材质，既保证与轨道面的接触摩擦力，又能降低运行过程中的噪音，行走速度可根据产线节拍在0.1-0.5m/s范围内调整，停靠位置的重复定位精度控制在±1mm以内，满足机器人抓取托盘时的位置精度要求。小车的承载台面采用框架式焊接结构，台面设置有托盘定位挡块与防滑支撑垫，可适配行业通用的1200*1000mm标准工业托盘，额定承载重量设计为500kg，覆盖冲压工序常见的钣金件料盘、工装托盘的载重需求。拖链系统布置在轨道内侧，用于容纳动力线缆与信号线缆，避免线缆在小车往复行走过程中出现拉扯、磨损问题，拖链的弯曲半径根据线缆外径选型，保证线缆长期往复运动的使用寿命。在设计过程中，优先考虑了现场安装的适配性，轨道支架采用可调节地脚结构，可根据现场地面的高度差调整轨道整体水平度，无需额外预埋安装基础，适配多数老旧冲压车间的改造场景。两端的行程限位采用机械硬限位加光电开关双重保护，机械硬限位采用聚氨酯缓冲块，可吸收小车超程时的冲击能量，光电开关接入设备安全回路，触发后立即切断行走驱动电源，避免设备碰撞损坏。这套机构的应用场景不局限于冲压车间，在焊装单元的物料转运、机加工产线的工件托盘输送场景下，仅需调整台面尺寸与轨距参数即可快速适配，结构的模块化程度较高，行走驱动模块、承载台面模块、轨道模块均可单独拆分，方便后期维护更换易损件。从安装边界来看，整套设备的地面安装占用宽度比传统地面AGV小车窄30%左右，因为采用侧轨悬挂/侧装的布置方式，不会占用产线中间的通行通道，适合车间通道狭窄、设备布局紧凑的自动化改造场景。承载台面的高度设计为与机器人抓取基准面齐平，无需额外设置升降转接机构，简化了整体结构，降低了设备故障点。在细节设计上，所有焊接结构件均做去应力退火处理，避免长期承载后出现结构变形，所有转动部位均设置有润滑注油口，方便日常维护保养，轨道表面做镀锌防锈处理，适配车间内多油污、多粉尘的作业环境，降低日常清洁维护的工作量。小车的供电采用安全滑触线方式，相比拖链供电可实现更长距离的轨道延伸，若后续产线扩容需要延长输送距离，仅需拼接轨道与滑触线即可，无需重新更换整套供电系统。定位机构采用锥形定位销与托盘上的定位套配合，当小车行走到停靠工位时，定位销自动顶升插入托盘定位套，进一步锁定托盘位置，避免机器人取放料时托盘出现位移，保证抓取精度。
