适配GoPro Hero4的显微镜拍摄转接装置

在显微观测领域，传统的目镜观测方式存在记录不便、多人同步观测难度大、观测结果无法快速数字化留存的痛点，这款转接装置正是为解决这类场景需求设计，专门匹配GoPro Hero4运动相机与常规显微镜的连接需求，让运动相机可以直接固定在显微镜的光学输出端，实现显微画面的直接拍摄、录制，无需额外手持设备调整角度，也避免了手持拍摄带来的画面抖动、对焦偏移问题。

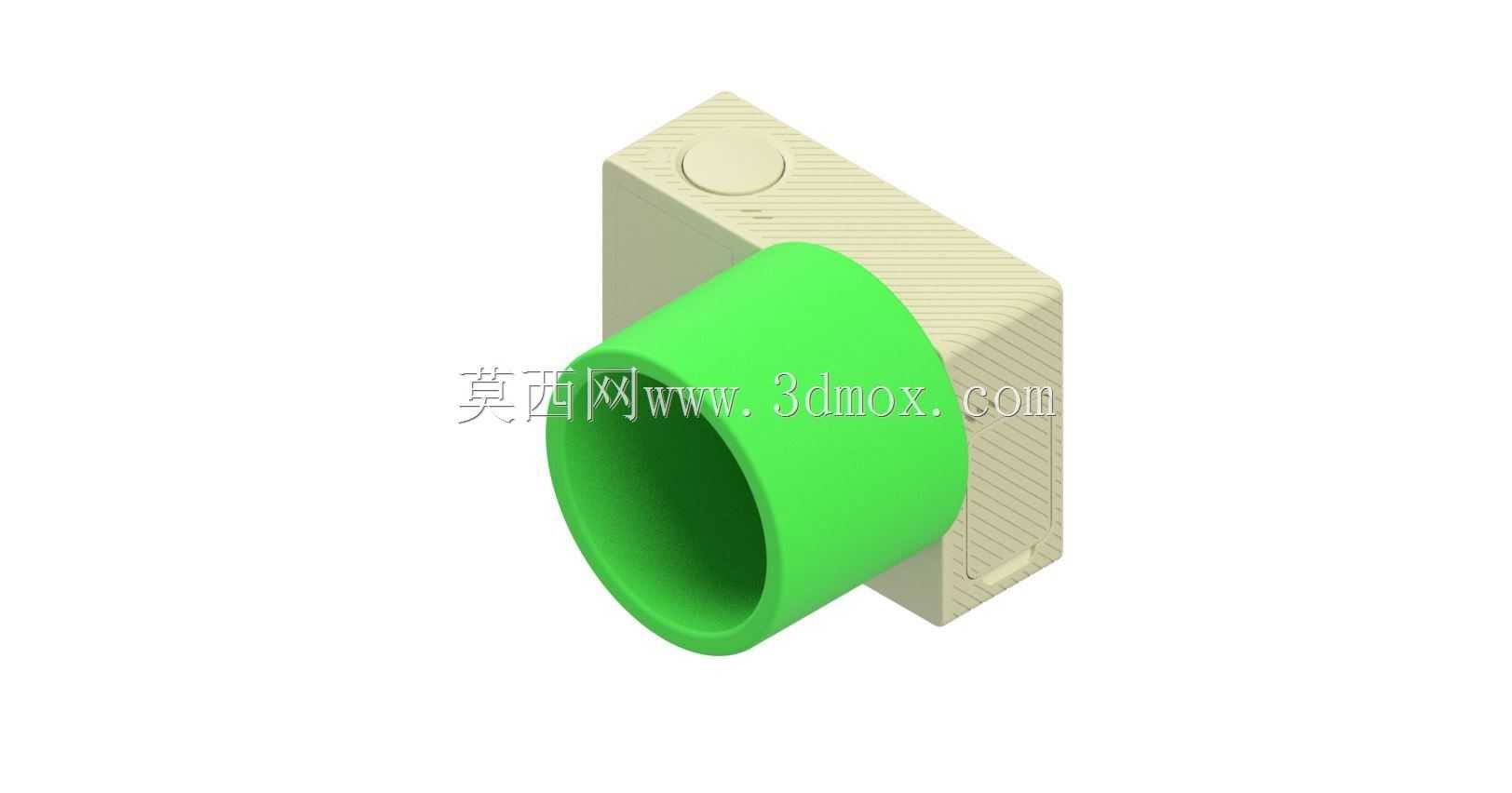

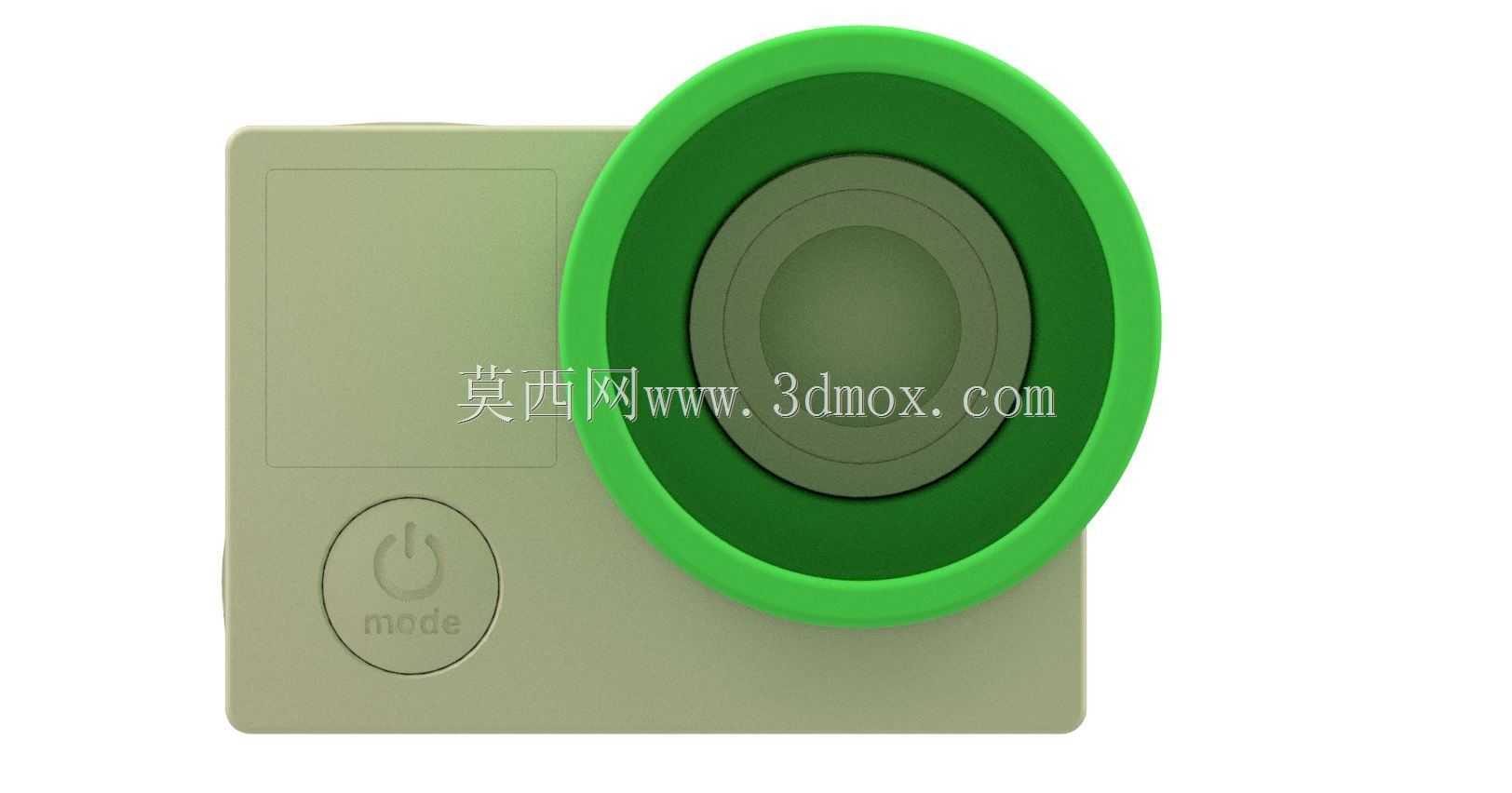

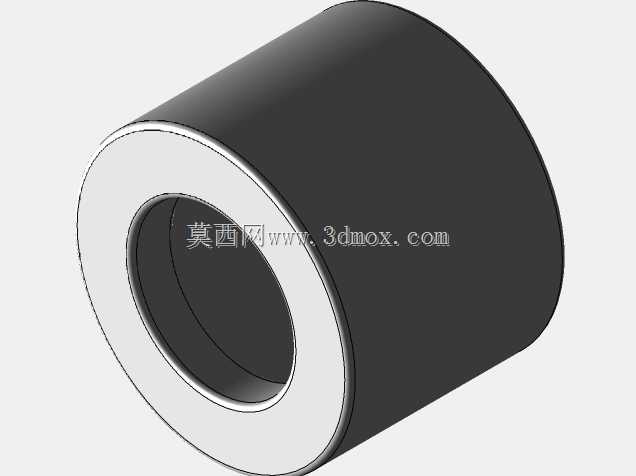

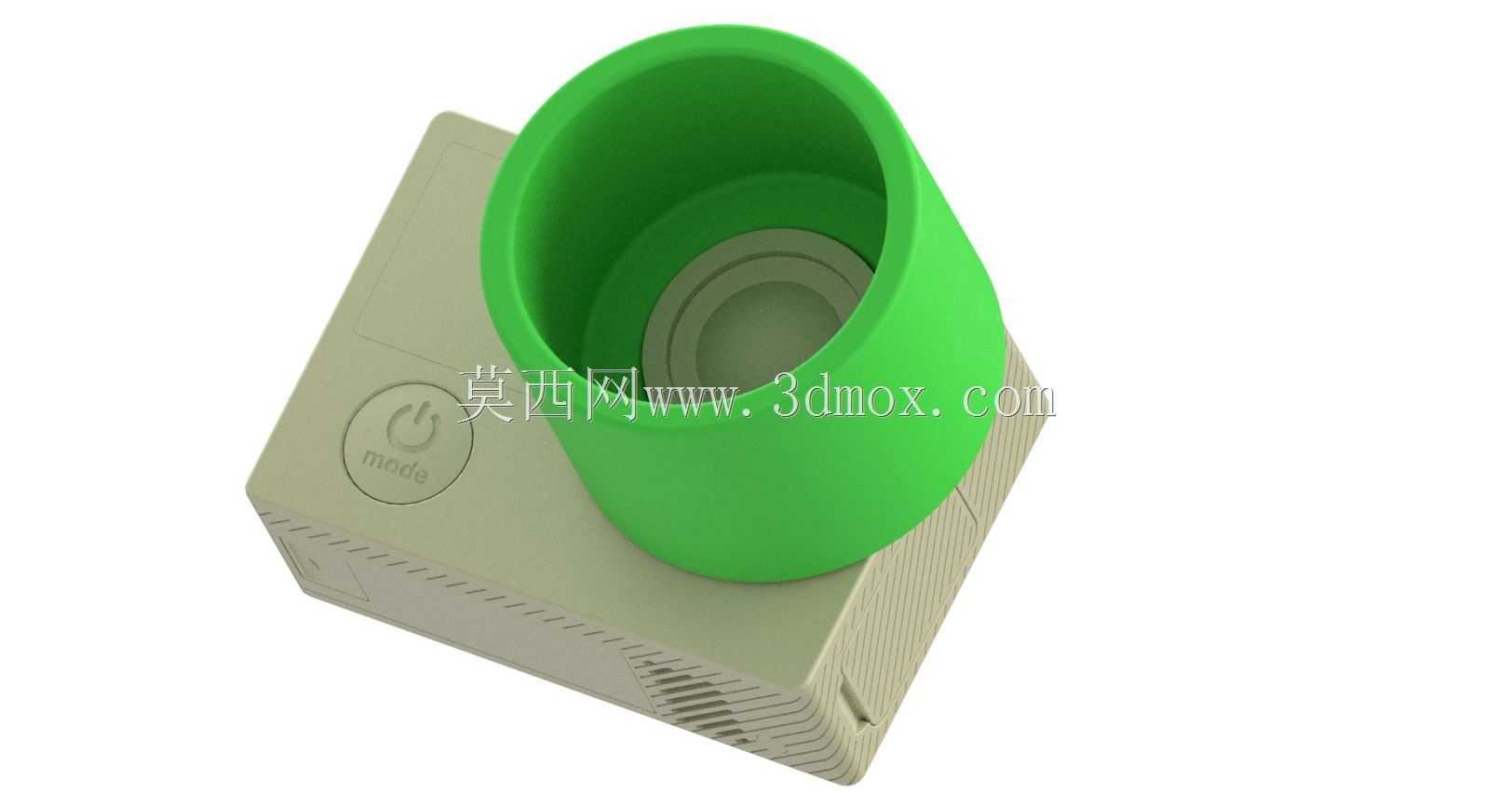

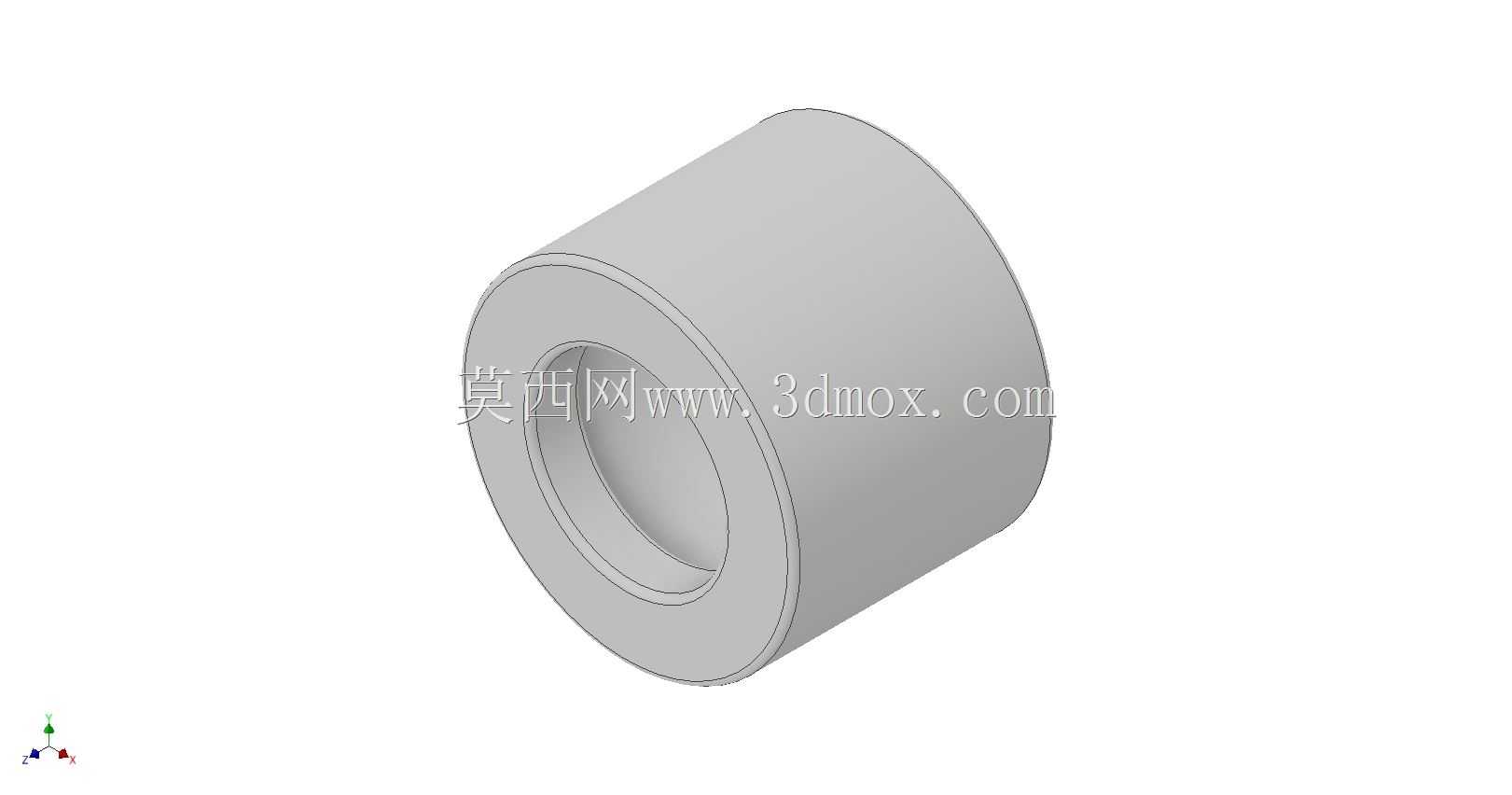

从结构设计来看，这款转接件采用一体式成型结构，整体为筒状衔接形态，上端的筒体内径完全匹配GoPro Hero4的镜头端外部轮廓，安装时可以直接将相机卡入筒内，依靠筒壁的包裹限位实现相机的固定，不需要额外的绑带、螺丝锁紧结构，拆装过程仅需几秒即可完成，不会对相机外壳造成刮擦损伤。下端的衔接尺寸完全匹配常规显微镜目镜的外径标准，可以直接套在显微镜目镜筒外侧，内壁做了微公差适配，既保证安装后不会出现径向晃动，也不会因为过盈量过大导致拆装卡顿，日常使用中频繁切换观测与拍摄状态也不会出现配合松动的问题。

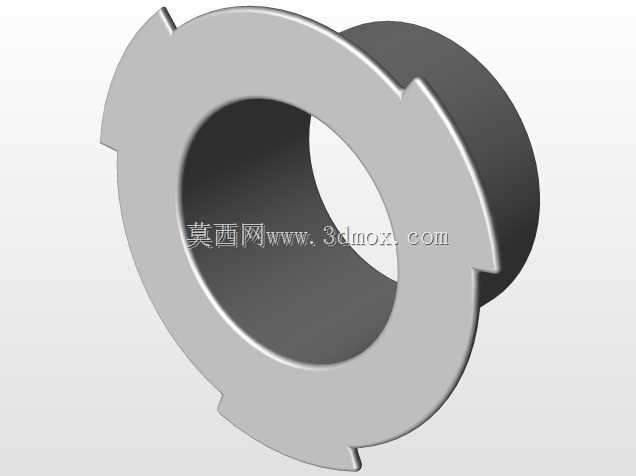

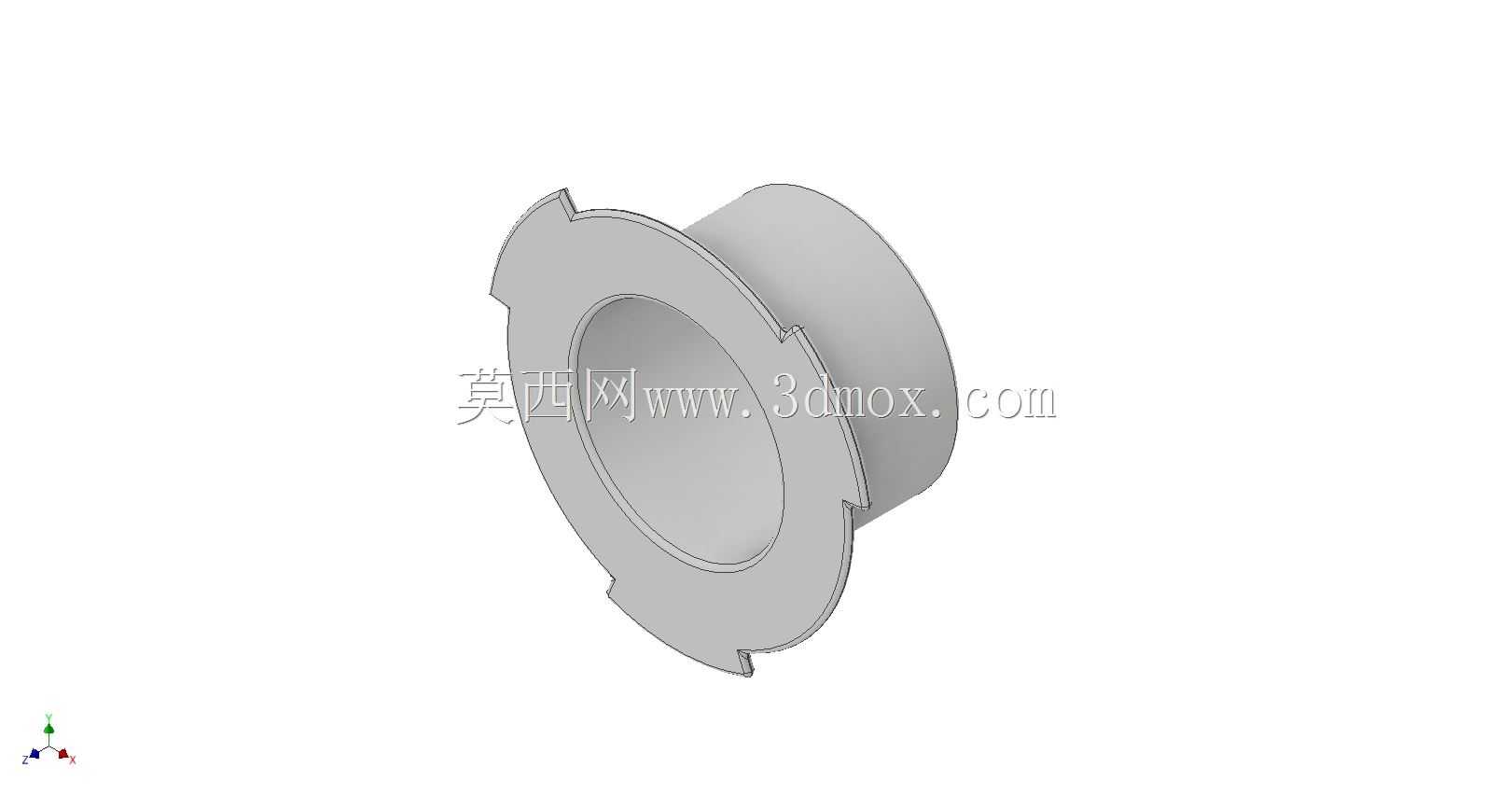

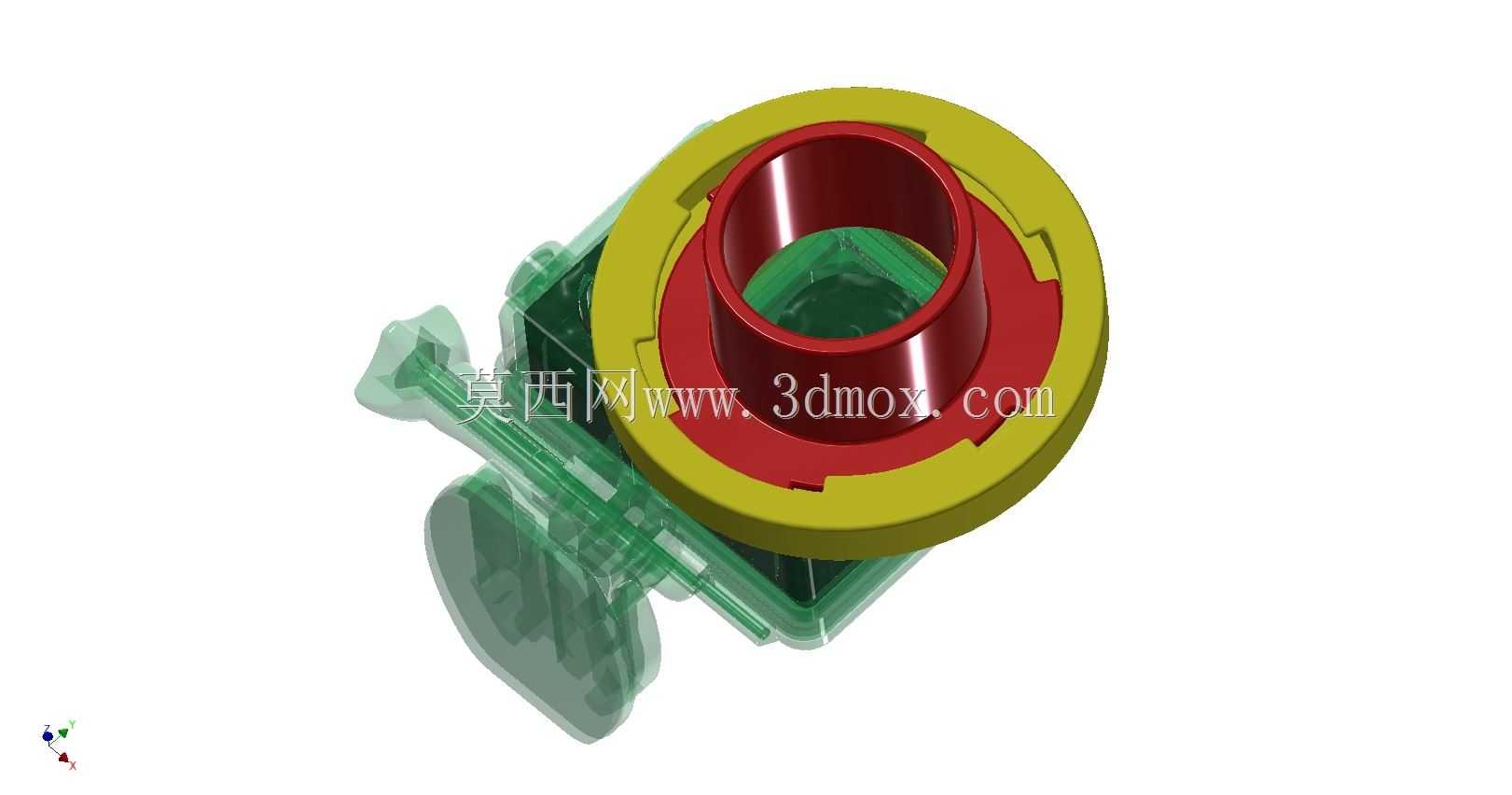

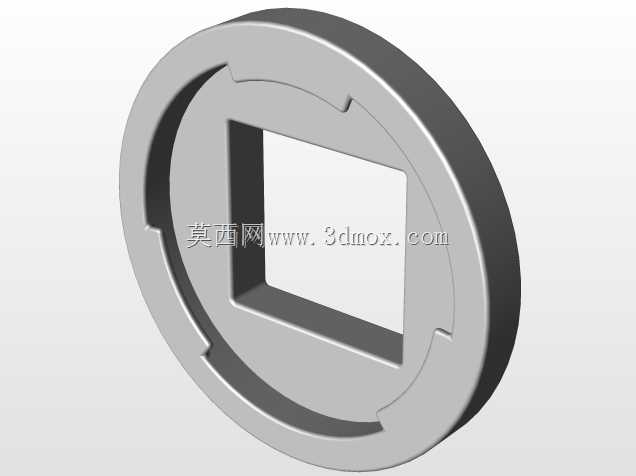

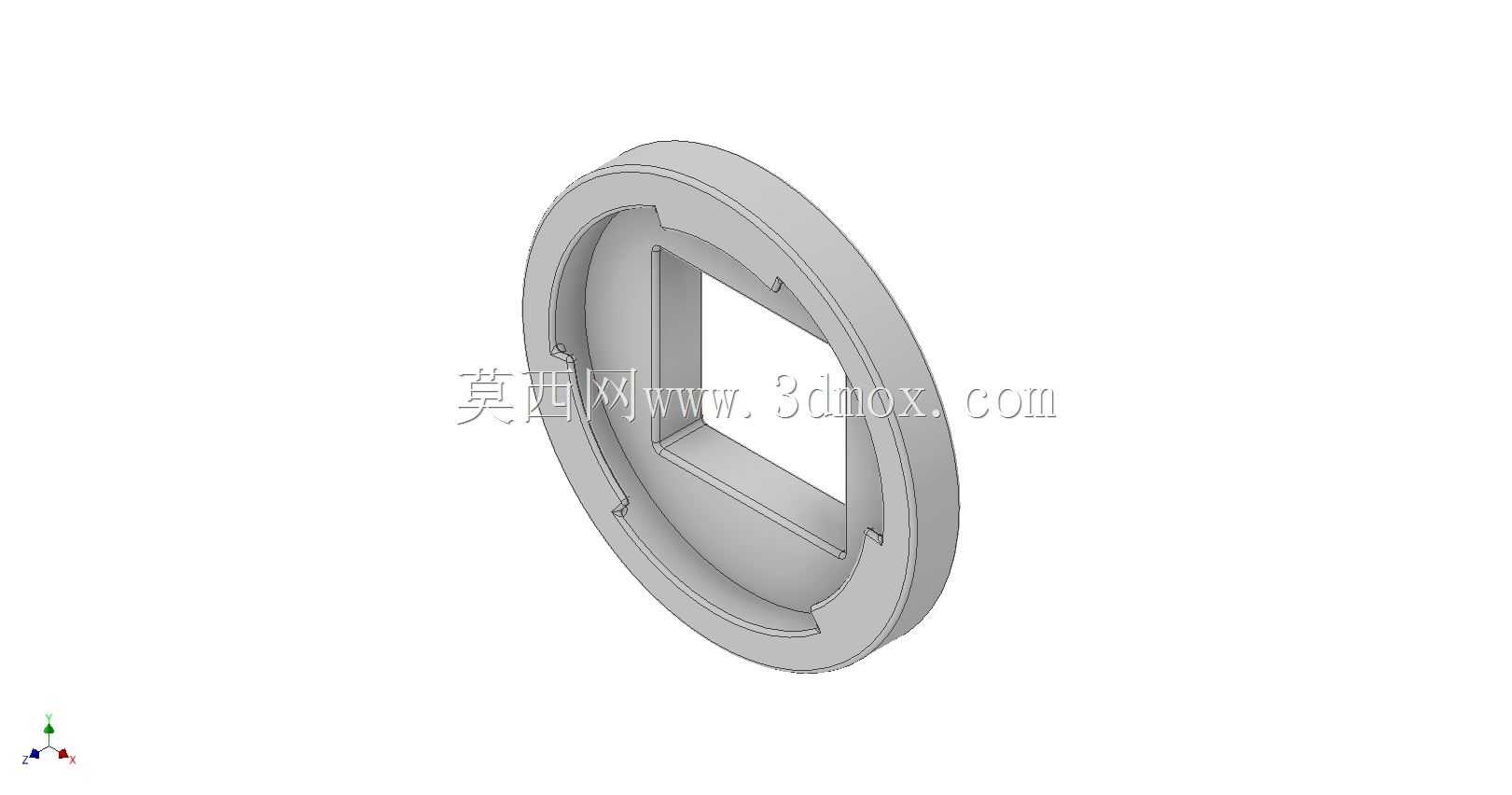

除了这种一体式直接套接目镜的结构方案，同类型的转接设计还有两件式的结构变体，两件式结构分为相机固定座与显微镜外壳固定环两个部分，固定环锁紧在显微镜的目镜外侧壳体上，相机固定座再与固定环通过卡扣或者螺纹衔接，这种结构的优势是固定点不在目镜筒上，不会因为相机重量导致目镜筒受力偏移，适合长时间连续录制的场景，而一体式结构的优势是整体重量更轻，拆装更快，适合需要频繁在肉眼观测和相机拍摄之间切换的使用场景，两种结构可以根据实际的使用需求选择适配。

从安装边界尺寸来看，与相机衔接的上端筒体内径为3.0英寸，轴向配合长度为0.625英寸，这个尺寸刚好可以包裹住GoPro Hero4 Silver版本的镜头突出部分，安装后相机的感光元件中心与显微镜目镜的光轴完全重合，不会出现画面偏心、边缘缺角的问题，不需要额外调整相机位置就能获得完整的圆形显微视场。与显微镜衔接的下端部分，适配目镜外径为2.49英寸，轴向配合长度为1.06英寸，这个尺寸覆盖了绝大多数常规生物显微镜、体视显微镜的标准目镜外径，不需要额外定制转接环就能直接安装。转接件的总轴向长度为1.598英寸，安装后相机镜头与显微镜目镜的出瞳距离刚好匹配运动相机的最近对焦距离，不需要额外调整显微镜的对焦行程就能获得清晰的成像，不会出现对焦行程不足导致画面模糊的问题。

在实际使用场景中，这款转接件可以用于实验室的显微观测记录，比如生物样本观察、工业零部件微观缺陷检测、教学演示中的显微画面投屏等场景，相比专用的显微相机，使用GoPro Hero4搭配这款转接件的方案成本更低，而且运动相机本身具备的广角拍摄、高帧率录制、防抖功能，也能满足动态显微观测的录制需求，比如微生物运动观察、微操作过程记录等场景，都能获得流畅稳定的画面。转接件的筒壁做了等厚设计，壁厚均匀，不管是采用3D打印制作还是注塑量产，都能保证成型后的尺寸精度，内壁没有多余的加强筋结构，不会在视场边缘形成遮挡，保证拍摄画面的完整性。筒身与相机接触的边缘做了圆角过渡，不会刮伤相机的外壳涂层，与目镜接触的内壁可以根据使用需求粘贴薄绒垫层，进一步提升配合的紧密性，同时避免刮花目镜筒的外表面。

从设计逻辑上，这款转接件没有多余的功能结构，完全围绕光轴对齐、快速拆装、稳定固定三个核心需求展开，没有设置多余的调节旋钮、锁紧结构，最大限度降低了结构本身的重量，安装后不会让显微镜的目镜端出现过重低头的问题，也不需要调整显微镜的配重平衡，安装后即可直接使用。对于三维建模从业者来说，这类转接件的设计核心在于配合公差的把控，既要保证拆装的便捷性，也要保证连接后的同轴度，避免因为偏心导致的成像问题，同时轴向尺寸的计算需要结合相机的最近对焦距离与目镜的出瞳位置，才能保证安装后可以直接合焦，不需要额外调整。
