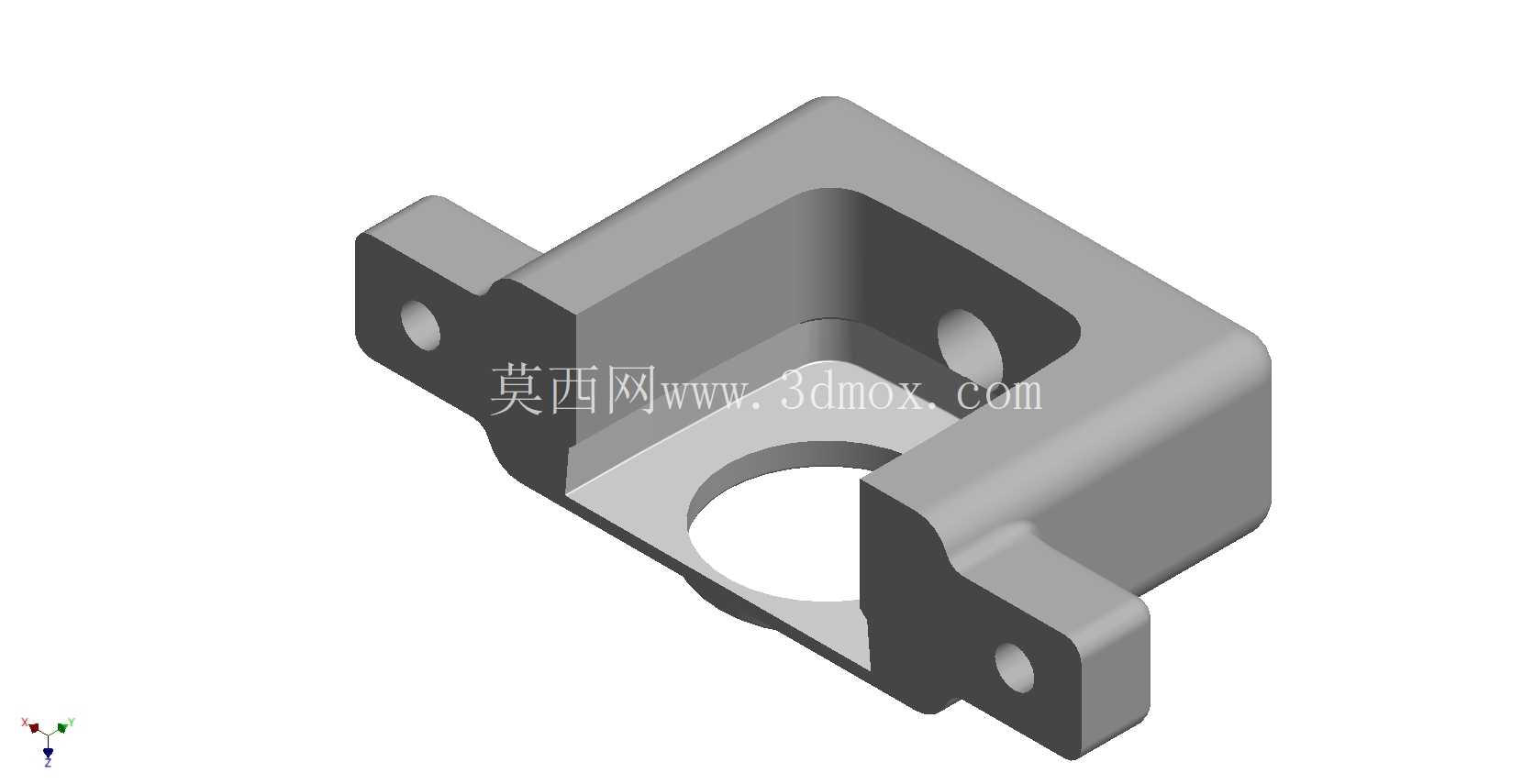

FRC轴相机专用防护安装外壳

在FRC机器人竞赛的备赛与实战场景中，视觉感知单元的安装可靠性与防护性能直接决定了机器人的自主识别、定位精度，这款轴相机专用外壳正是针对竞赛场景下的高频振动、碰撞剐蹭、飞屑冲击等实际工况开发的配套结构件。从实际使用需求出发，该外壳的核心作用是为轴式相机提供全包裹式的物理防护，同时预留标准安装接口，让视觉单元能够快速、稳固地集成到机器人的X型翼槽结构上，避免竞赛过程中因相机移位、镜头刮花、接线拉扯导致的视觉系统失效。

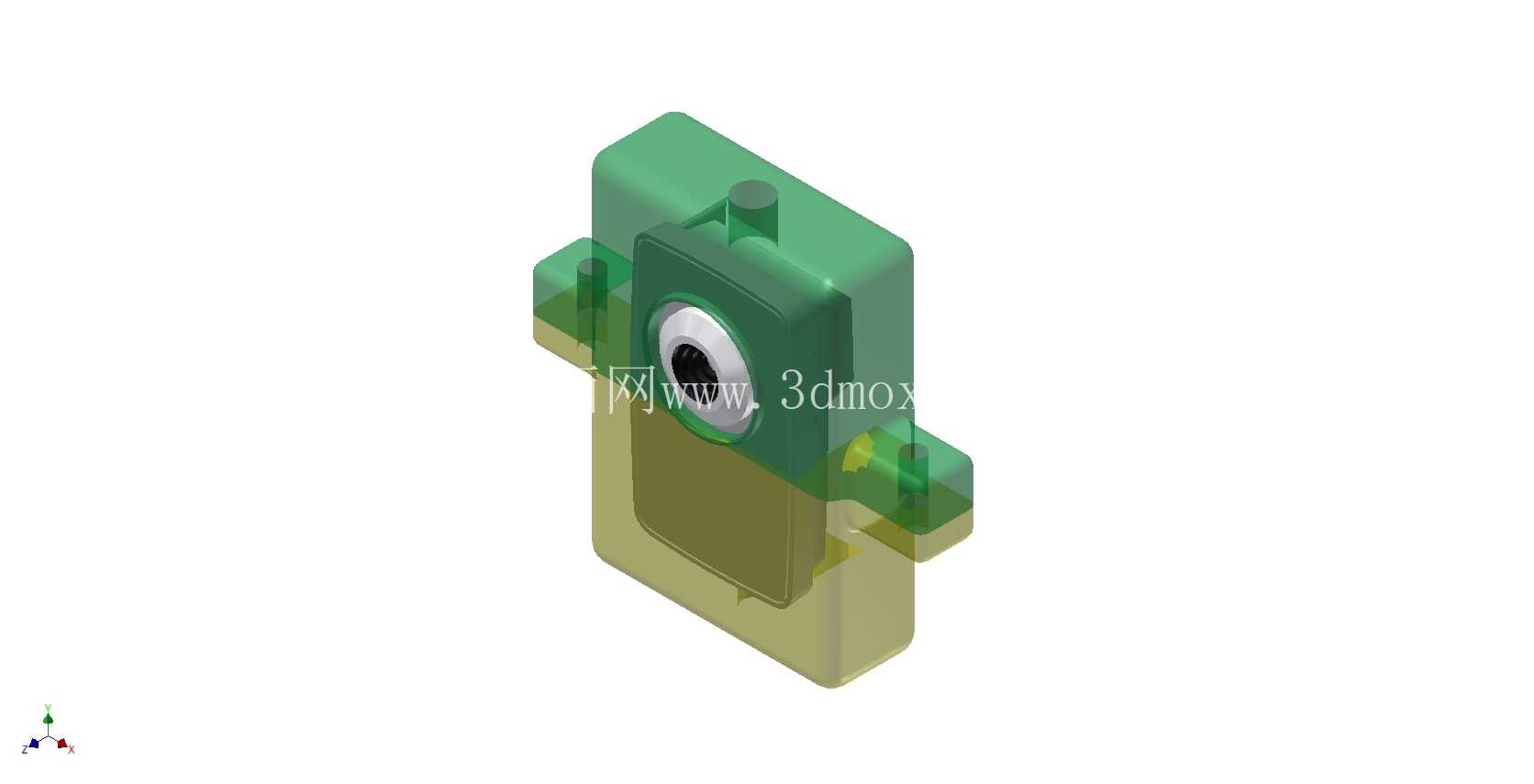

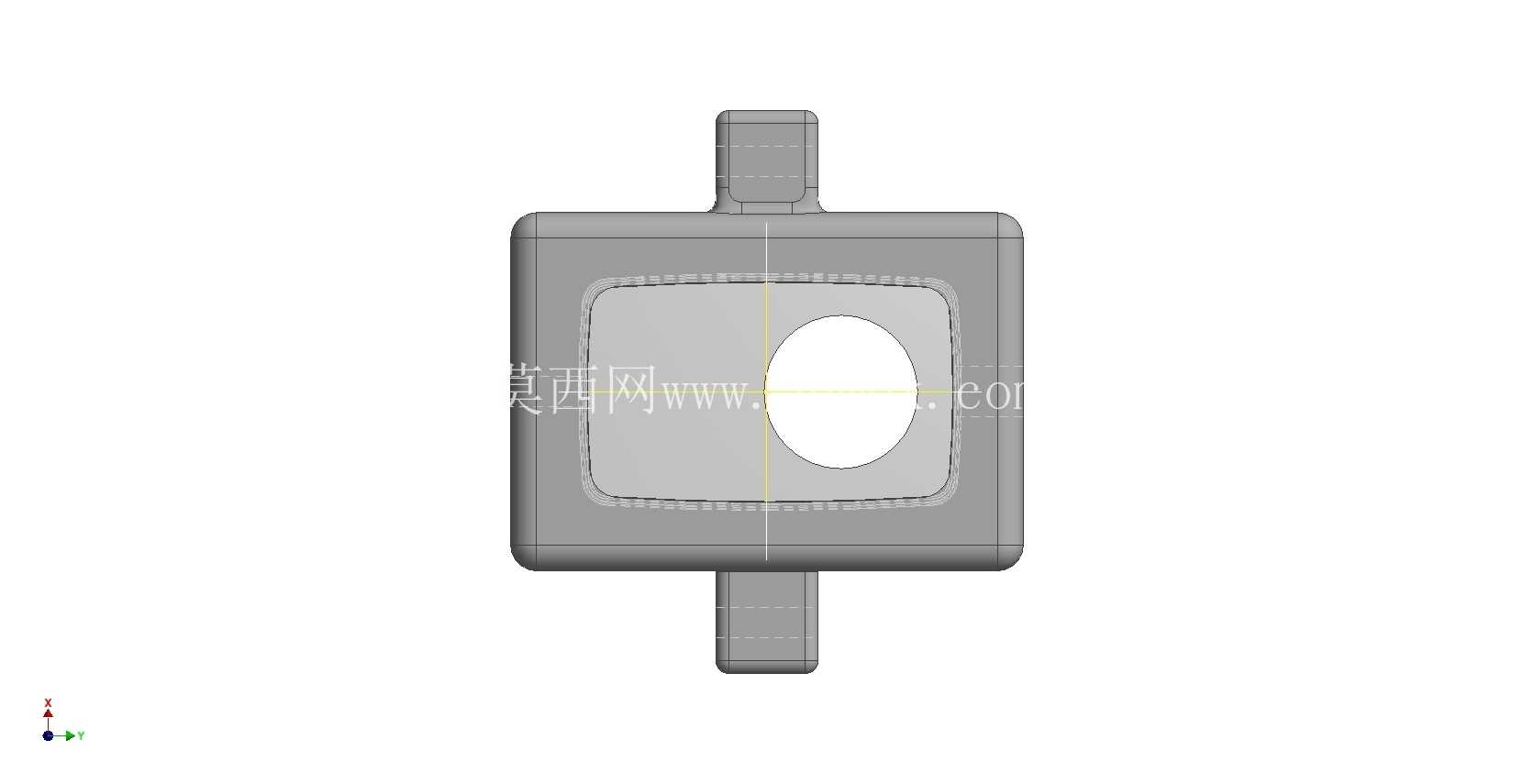

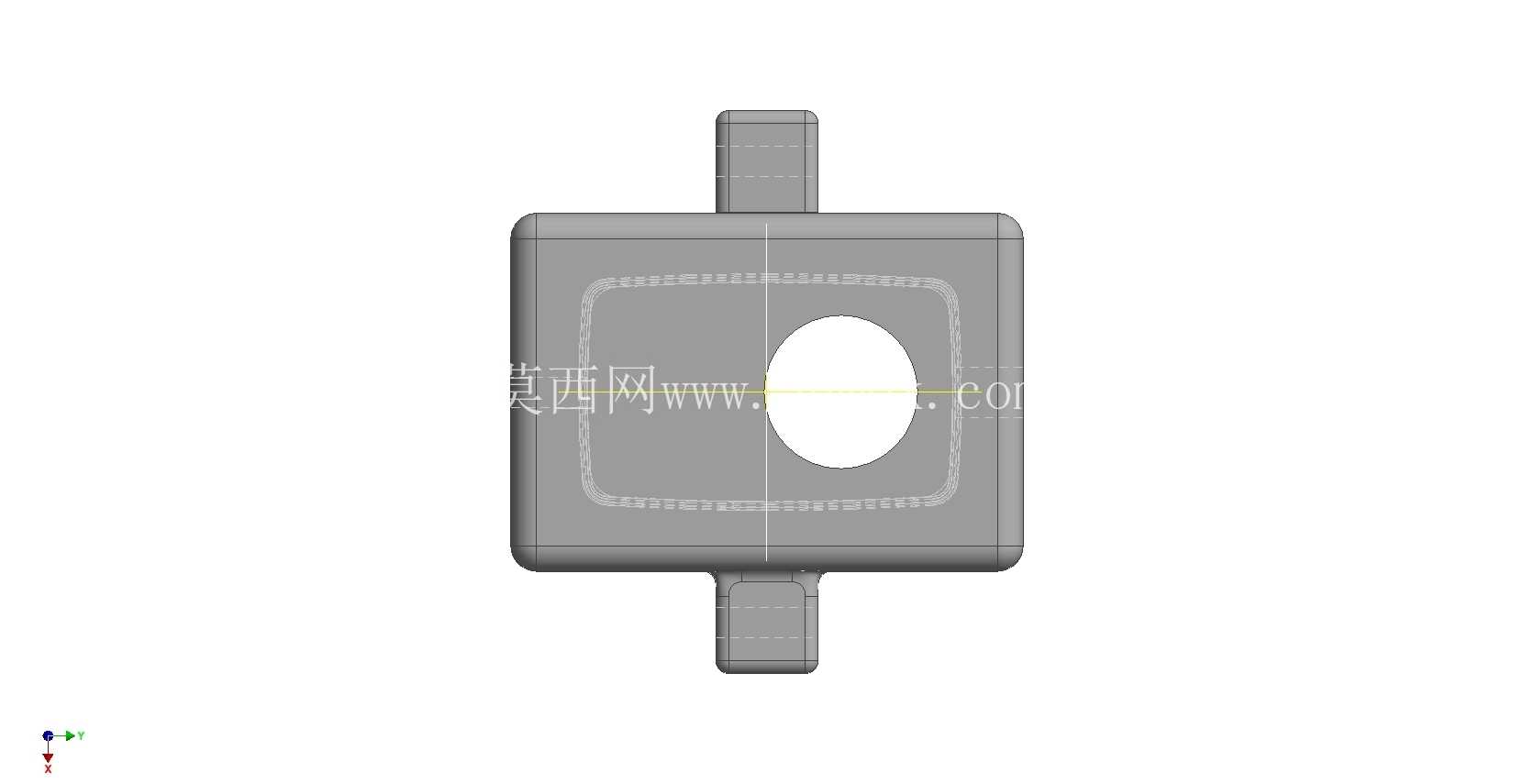

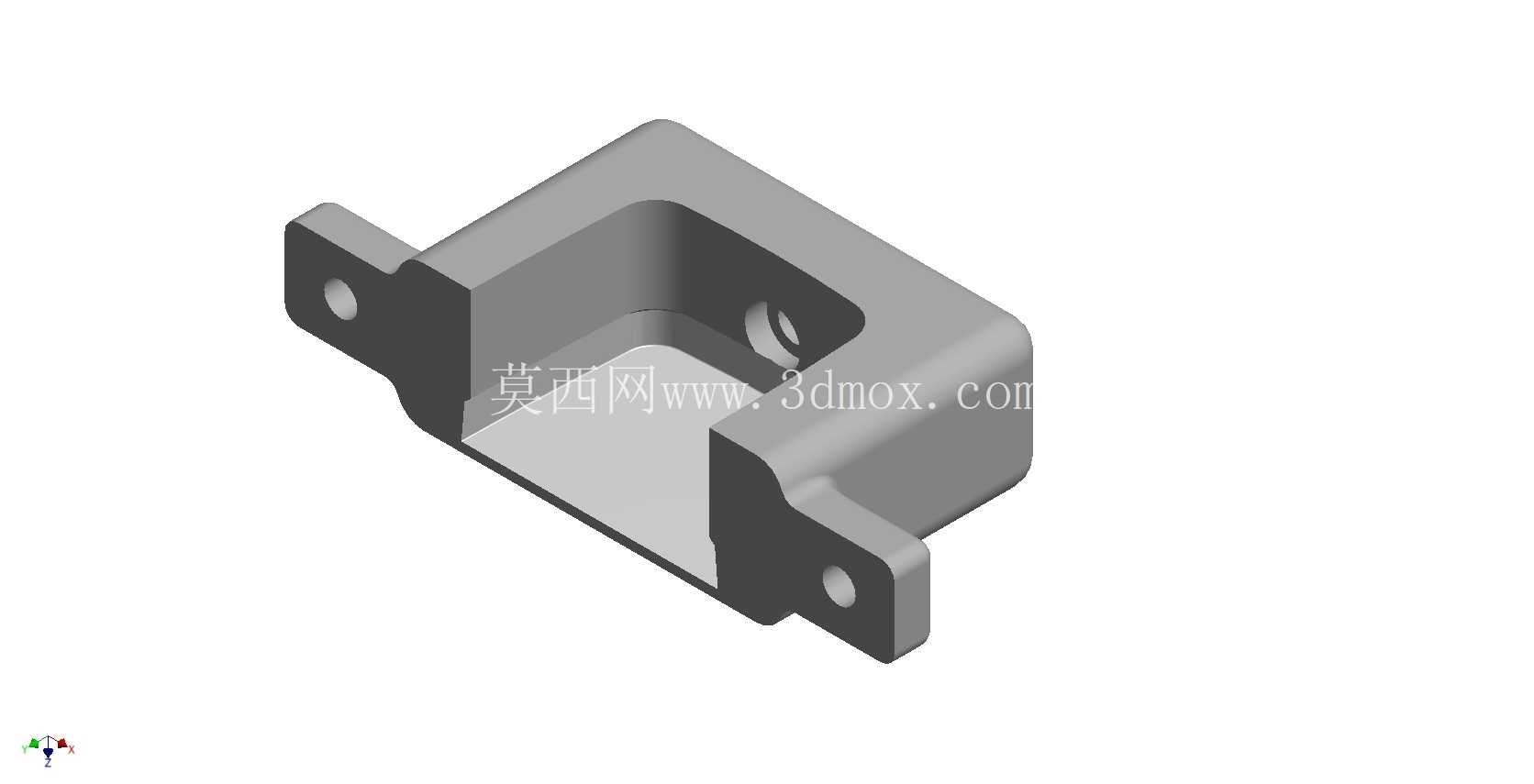

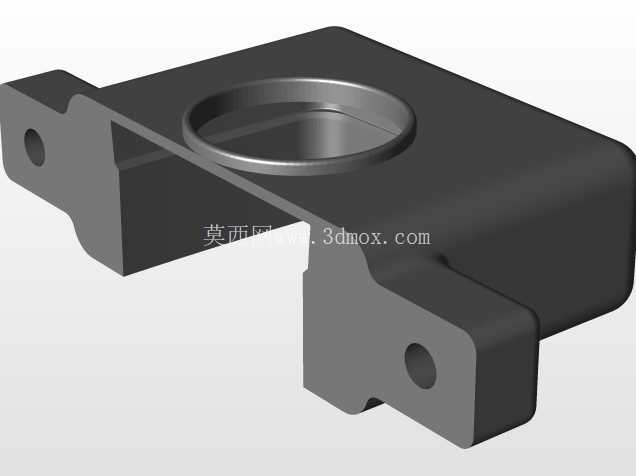

设计过程中首先锚定了安装边界的适配性：外壳整体采用上下分体式结构，下半部分为相机容纳腔体，腔体内部轮廓完全匹配轴相机的外形尺寸，预留的镜头开孔位置与相机镜头光轴完全同轴，开孔边缘做了0.5mm的凸起挡边，既可以避免镜头直接接触外部物体造成刮花，也能减少环境杂光对成像质量的干扰。上下壳体的连接采用1/4-20×1.5L规格的螺丝配合螺母实现锁紧，连接点位均匀分布在壳体四周，锁紧后上下壳的贴合面缝隙控制在0.1mm以内，既可以阻挡赛场中的塑料碎屑、灰尘进入壳体内部污染镜头与电路板，也能保证壳体整体的结构刚性，在受到侧向冲击时不会出现壳体开裂、相机松脱的问题。

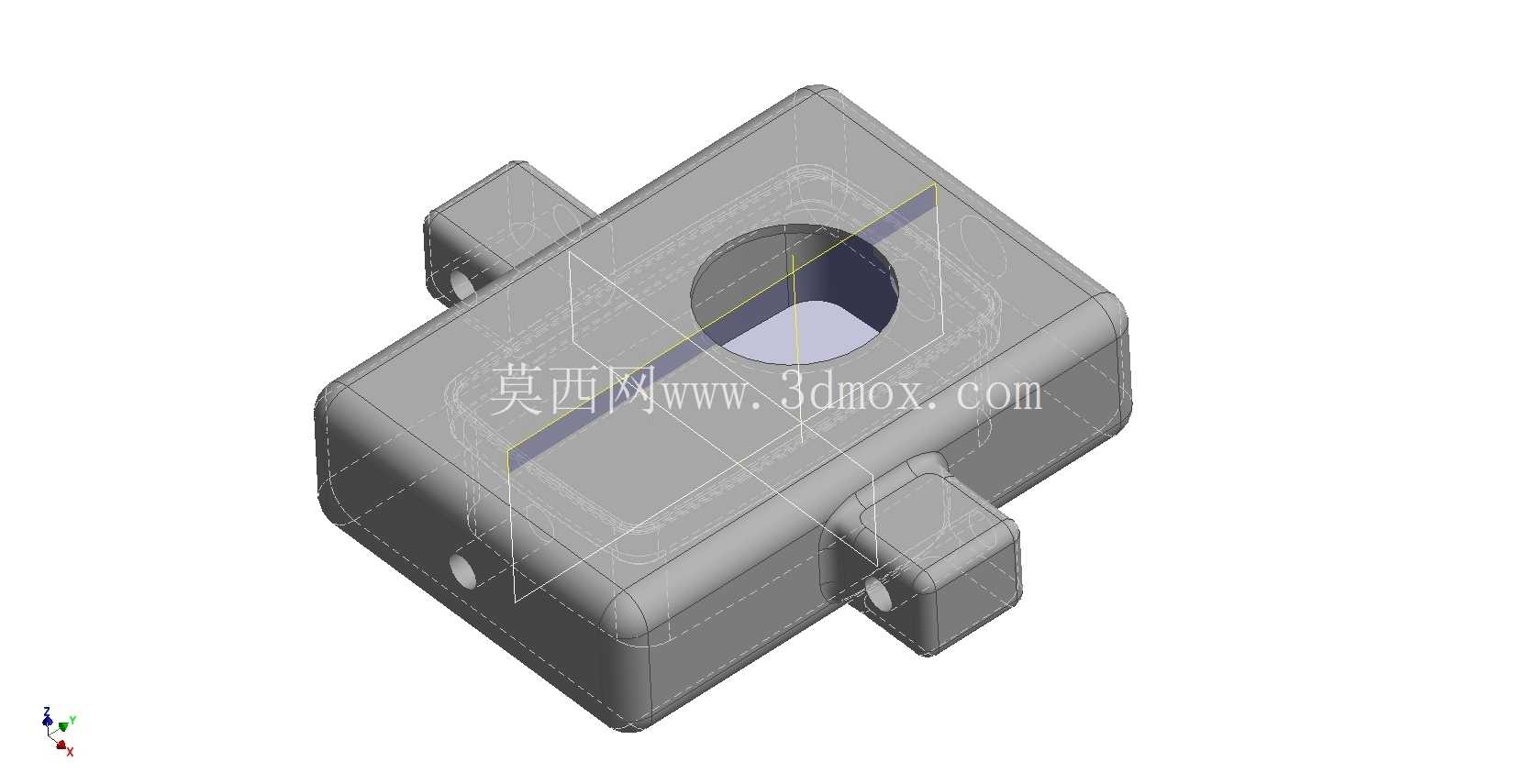

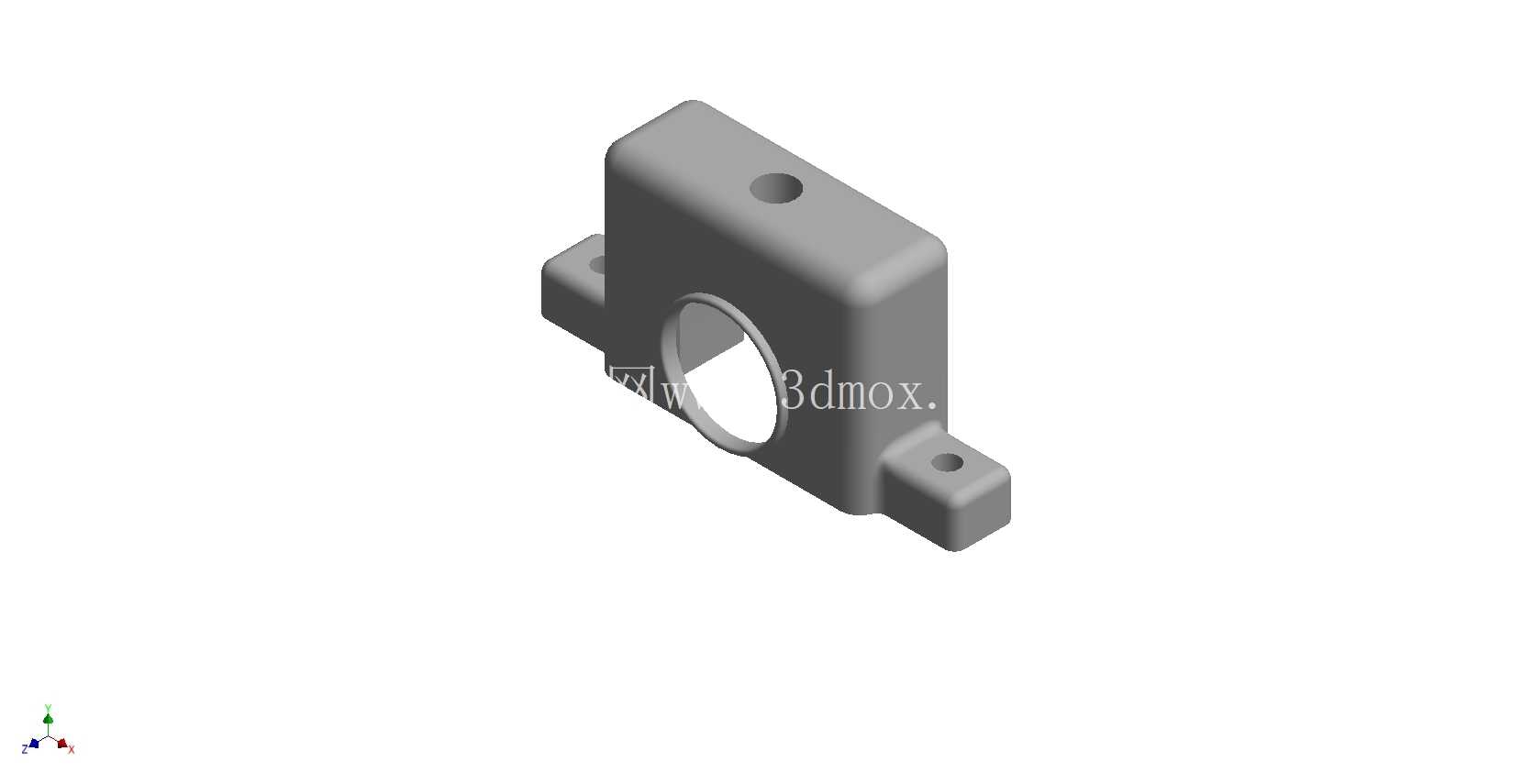

针对机器人上的安装需求，外壳两侧延伸出带安装孔的固定耳，固定耳上的开孔完全适配1/4-20规格的安装螺丝，安装时可以直接将固定耳卡入机器人X型翼槽的对应位置，通过螺丝锁紧即可完成固定，不需要额外加工转接板，能够大幅缩短视觉模块的装调时间。固定耳的厚度做了针对性加强，厚度达到3mm，在机器人高速移动、急停转向或者发生对抗碰撞时，固定耳不会因为应力集中出现断裂，能够保证相机的安装位置始终保持在设计标定的位置，减少视觉标定的重复工作量。

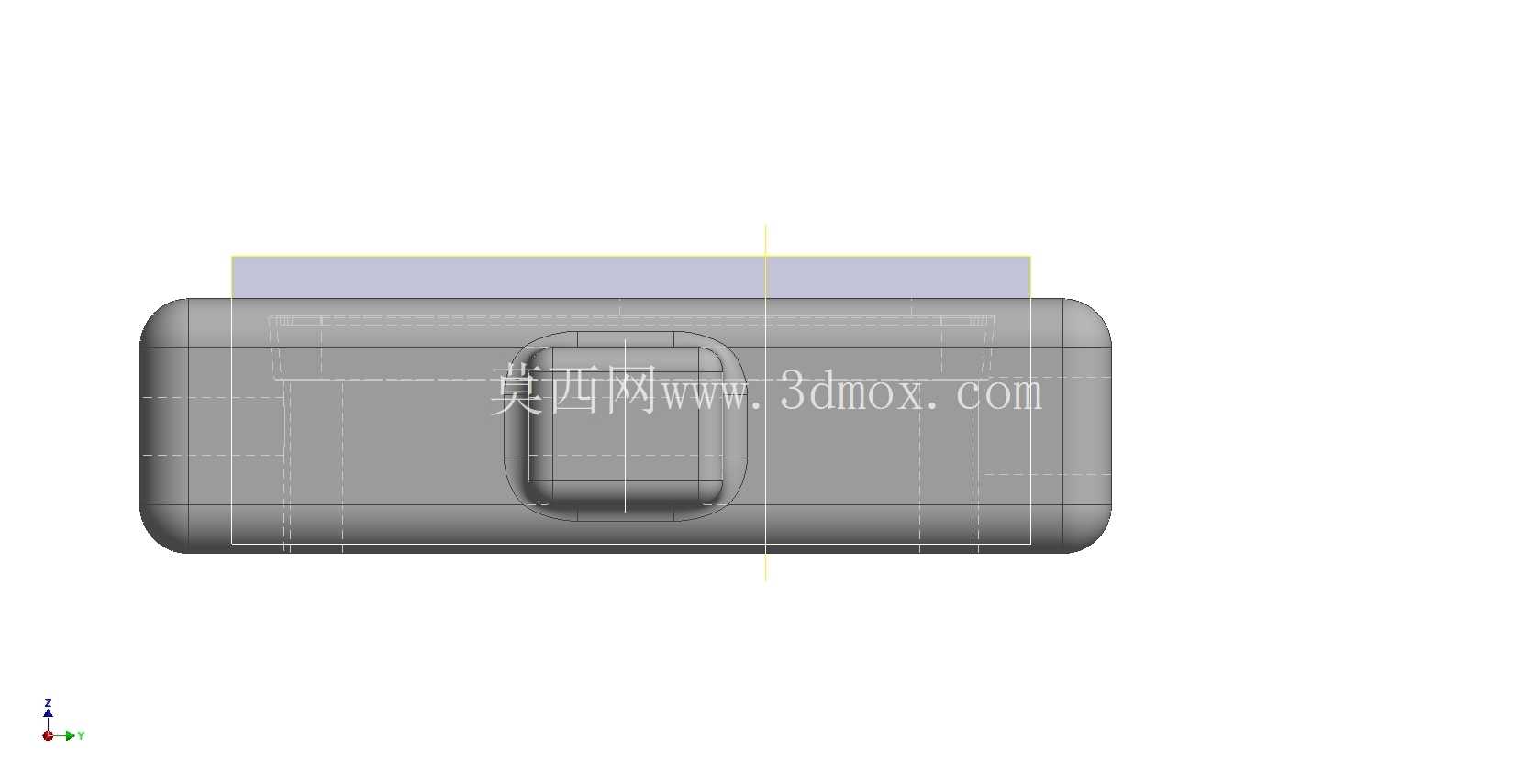

从结构细节来看，外壳在相机接线位置预留了专用的走线缺口，缺口边缘做了圆角钝化处理，避免尖锐边缘割伤相机的连接线材，同时缺口尺寸刚好能够容纳相机的出线端，不会因为缺口过大导致防护性能下降，也不会因为缺口过小挤压线材造成接触不良。壳体的壁厚整体均匀控制在2mm，既保证了足够的结构强度，也不会过度增加视觉模块的整体重量，避免给机器人的负载平衡带来额外负担。外壳的外轮廓所有棱边都做了R1的圆角处理，一方面是减少安装过程中尖锐边角对操作人员的划伤风险，另一方面也能降低机器人运动过程中外壳剐蹭到场地结构、其他机器人时的卡滞概率。

在实际装调过程中，这款外壳的分体式设计也给相机的维护调整带来了便利，需要调整相机角度、清洁镜头或者检查接线时，只需要松开上下壳的连接螺丝即可打开壳体，不需要将整个视觉模块从机器人上拆下，能够大幅缩短赛场中的故障排查与维护时间。针对FRC竞赛中常见的高速运动场景，外壳在设计时也做了重心匹配，安装后整个视觉模块的重心落在安装耳的中心连线上，机器人高速运动时不会因为重心偏移产生额外的振动扭矩，保证相机成像的清晰度，避免出现运动模糊导致的视觉识别失效。

从安装边界来看，外壳整体的外轮廓尺寸完全适配X型翼槽的安装空间，安装后不会突出翼槽的外侧轮廓过多，减少对抗过程中被其他机器人撞击的概率，同时镜头的伸出高度经过反复校核，既保证了相机拥有足够的视场角，不会被机器人自身的结构件遮挡视野，也不会因为镜头突出过多成为碰撞中的薄弱点。壳体内部还预留了0.2mm的间隙，在安装相机时可以在间隙处填充薄泡棉，进一步吸收振动能量，减少机器人运行过程中的振动传递到相机本体，提升成像的稳定性。
