齿轮齿条啮合传动机构三维结构设计

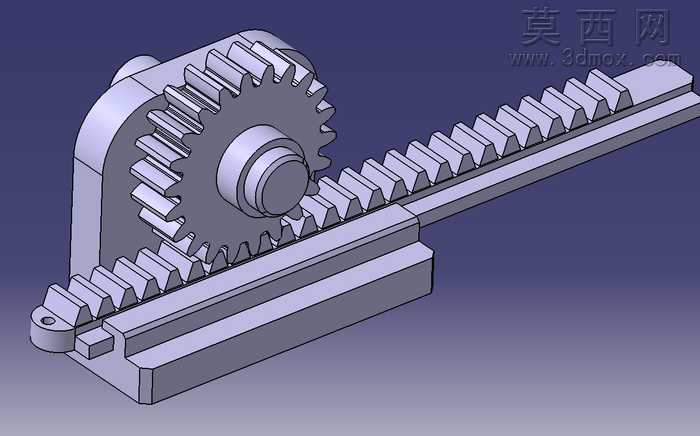

本作品为齿轮齿条啮合传动机构的三维建模成果，建模过程严格遵循机械设计规范，以回转运动与直线运动的转换逻辑为核心设计思路，完整还原了齿轮齿条传动的典型结构形态。建模阶段首先完成基准坐标系搭建，以齿轮安装支座的定位面为装配基准，依次构建齿轮、齿条、导向基座、支撑轴等核心零件的三维实体：齿轮部分采用渐开线齿廓参数化建模，精准控制齿顶高、齿根高、模数、压力角等关键参数，保证齿形的啮合精度；齿条部分按照齿轮匹配参数设计等距齿槽，齿距与齿轮基节完全对应，确保啮合过程无卡滞、无侧隙过大问题；导向基座设计有与齿条匹配的滑动导向槽，约束齿条的运动自由度，仅保留沿长度方向的直线运动路径；齿轮支撑轴与支座的安装孔采用间隙配合设计，还原真实装配中的转动副约束。材质与渲染环节，对所有金属结构件赋予哑光合金钢材质，调整材质粗糙度、金属度参数模拟真实机加工零件的表面质感，对啮合接触面做细微的光影区分，突出齿面的配合关系；场景采用渐变深蓝色背景搭配柔和定向光源，光线沿齿轮径向投射，清晰呈现齿廓的曲面形态、齿条的齿槽结构以及各零件的装配层级，同时添加微弱环境补光避免结构暗部细节丢失，整体渲染效果兼顾结构展示清晰度与视觉真实感。结构设计上，该机构完整呈现了齿轮定轴回转带动齿条做直线往复运动的传动逻辑，支座的安装孔位、基座的固定凸台均做了细节还原，可直观展示传动过程中轮齿依次啮合的运动状态，清晰体现齿轮齿条传动定位精准、传动效率高、负载能力强的结构特点，可作为机械原理教学演示、传动机构方案设计的参考模型，帮助设计者快速理解回转-直线运动转换的结构实现方式，也可用于非标自动化设备中直线输送、精准位移机构的方案验证。
