阀类组合式连接支撑构件结构设计

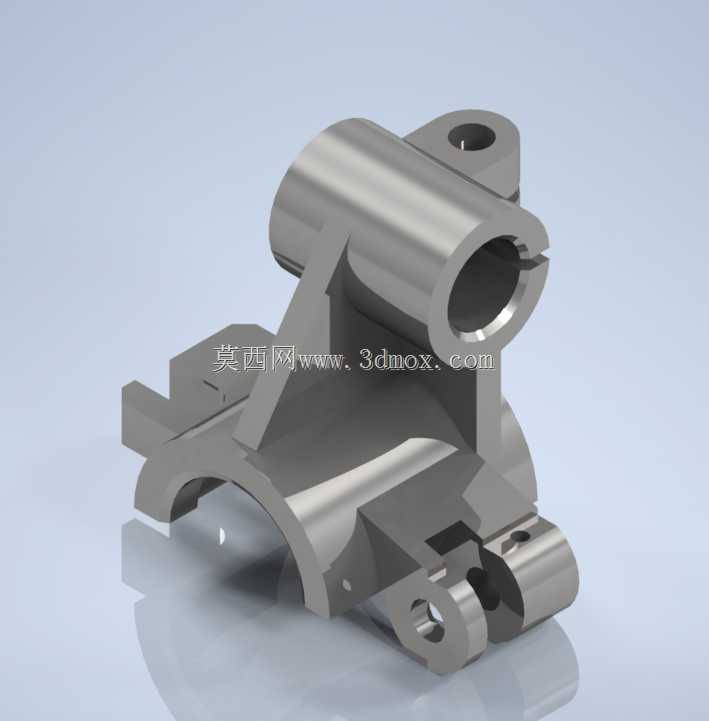

　　该构件属于阀类系统中的集成式连接支撑部件，主要应用在中小通径流体控制回路的阀组集成安装场景，常见于小型液压动力单元、实验室流体控制装置、轻工机械的气路控制模组中，承担阀件安装定位、相邻管路对接支撑、操作机构铰接承载的多重作用。从结构功能来看，上部的横向通孔为流体通路的主通道，孔端的开槽结构用于安装管路密封卡套，可在不使用额外法兰连接件的前提下实现硬管的快速对接，减少管路连接的泄漏点；下部的半圆弧开口为卡装定位结构，可直接扣装在对应直径的圆形安装基座或主管路上，配合侧面的两个带孔铰接耳，通过销轴即可完成构件的快速固定，无需在基座上加工大面积安装平面，适配空间紧凑的阀组布局。

　　侧面的三角形加强筋连接上部主筒体与下部卡装基座，可承受管路对接时的侧向推力以及阀件操作时产生的扭转力矩，避免长期受力后出现结构变形。下部伸出的两个平行铰接耳带同轴销孔，用于安装操作手柄或者联动拨杆，可直接带动相邻的阀芯转动，实现流体通路的通断或者流量调节，将支撑功能与操作联动功能集成在同一构件上，减少阀组的单独零件数量。从设计思路上看，该构件采用一体化铸造成型后再做机加工的工艺路线，所有安装孔、铰接孔、密封面均预留加工余量，铸造时通过拔模斜度设计减少脱模难度，加强筋的厚度按照相邻壁厚的0.8倍设置，避免铸造时出现缩孔缺陷。

　　外形尺寸方面，上部主筒体的外径根据通径需求匹配，横向通孔的内径对应管路通径，下部半圆弧开口的直径与待卡装的基座外径保持过渡配合，两个铰接耳的销孔同轴度公差控制在0.02mm以内，保证操作机构转动时无卡滞。安装边界上，构件的总宽度控制在相邻阀件的安装间距范围内，上部筒体的轴向长度预留卡套螺母的安装空间，下部铰接耳的伸出长度不超出阀组的整体安装轮廓，避免与相邻管路或者其他阀件产生干涉。在实际应用中，该构件可替代传统的分体式阀座加支架的组合结构，减少装配工序，同时因为一体化结构的刚性更好，在高压流体回路中可降低管路振动带来的密封失效风险，适合在集成化程度较高的小型阀组中使用。

　　结构上的各个功能区域划分清晰，流体通路、安装定位、操作铰接三个功能模块互不干涉，在建模过程中需要重点保证各个孔系的位置度，尤其是铰接孔与主通路的相对位置，会直接影响操作机构的行程与阀芯的开度对应关系，半圆弧卡装面的圆柱度公差需要控制在合理范围，保证卡装后不会出现松动偏移，上部筒体端部的密封槽深度与宽度需要匹配标准卡套的尺寸，避免密封失效。
