双滚轮式门窗卡扣碰锁结构设计

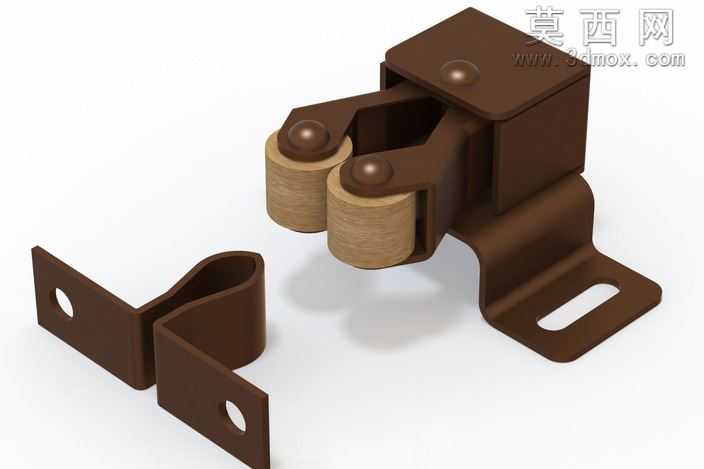

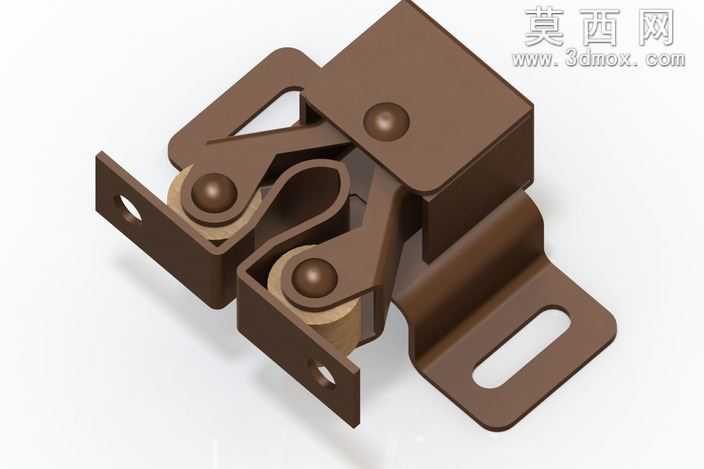

本作品为双滚轮式门窗碰锁的三维结构设计，建模阶段采用SolidWorks完成全参数化特征构建，首先以基准面定位锁体主安装支架的轮廓草图，通过拉伸凸台生成带安装腰型孔的底座基体，腰型孔的尺寸预留了现场安装的位置调节余量，适配不同安装基面的公差偏差。随后构建对称分布的两组滚轮锁止组件，先绘制摆臂的折弯轮廓草图，通过钣金特征生成带铆接定位孔的摆臂结构，摆臂与底座之间的铰接位置采用同轴心配合约束，预留0.1mm的转动间隙模拟真实铰接的活动旷量，避免实际使用中出现卡滞问题。滚轮部分采用旋转凸台特征生成，外层包覆软质缓冲材质的结构层，滚轮与摆臂之间同样设置转动配合，保证锁舌推入时滚轮可顺畅滚动降低摩擦阻力。锁盒盖板部分通过抽壳特征生成内部空腔，用于容纳摆臂的复位弹性结构，盖板与底座之间采用卡扣式定位结构加铆接凸点的设计，既保证装配定位精度，也能提升整体结构的连接强度。渲染阶段采用古铜色金属材质赋予整体锁具，表面做哑光磨砂质感处理，还原五金冲压件经喷塑处理后的真实触感，滚轮的缓冲层采用浅米色橡胶材质，与古铜色金属主体形成柔和的视觉层次，场景内添加柔和的漫反射光源，多角度展示锁具的结构细节与装配关系。设计思路上采用对称双滚轮布局，相比单滚轮碰锁拥有更均衡的锁止受力，关门时门板侧的锁扣推入两个滚轮之间，摆臂受推力向外张开后在复位结构作用下回弹，将锁扣卡入锁体内部实现自动锁止，无需额外手动操作即可完成门体闭合锁止，解锁时仅需扳动外露的拨片即可带动摆臂张开释放锁扣，整体结构紧凑无冗余零件，冲压成型的零件结构适合批量五金生产，安装便捷、锁止稳固，可广泛应用于机柜、小型门窗、设备舱门等场景的闭合锁止需求，建模过程中所有配合面均做了圆角过渡处理，避免锐边应力集中，同时提升零件冲压加工的工艺可行性，各活动部件的行程均经过运动仿真校验，保证全程活动无干涉、锁止到位无松旷。
