模块化拼插梁板结构益智拼装玩具

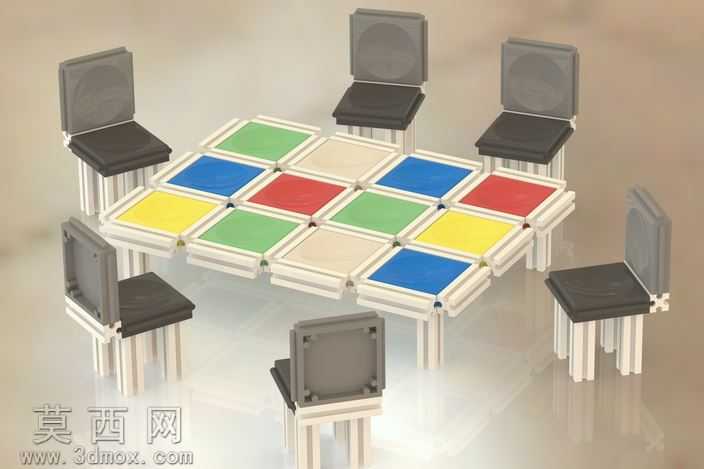

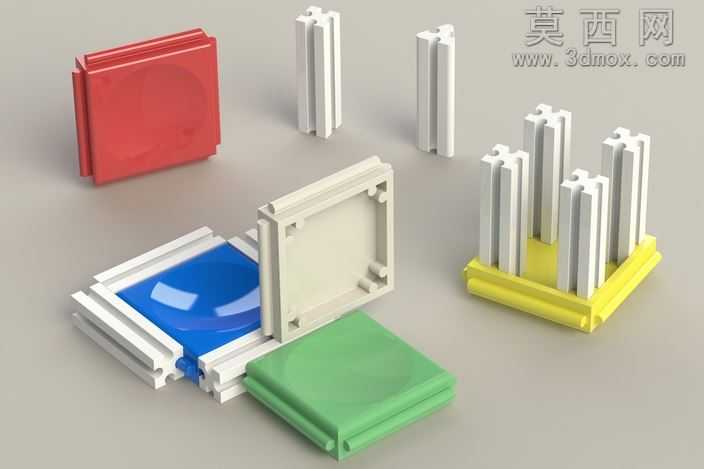

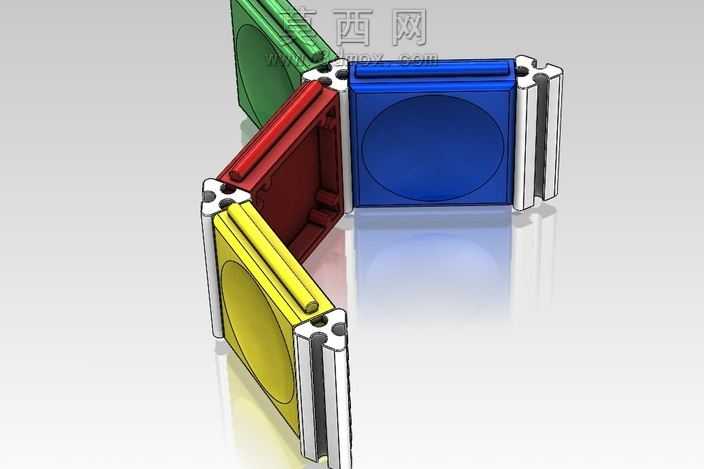

本作品为模块化拼插类益智玩具，整体采用三维参数化建模思路完成全流程设计，建模阶段以通用三维设计软件为载体，先完成基础梁板构件的参数化草图绘制，通过拉伸、切除、阵列等基础特征命令，构建出梁板构件上的通用拼插卡槽结构，所有卡槽的尺寸公差经过反复校验，确保不同构件之间可以实现顺畅插拔、紧密拼接，不会出现松脱或者卡滞的问题。渲染阶段采用哑光塑料材质进行材质赋予，分别为不同功能的构件配置了红、米白、蓝、绿、黄等辨识度较高的马卡龙色系材质，材质参数调整为低反光、微磨砂的塑料质感，搭配柔和的漫反射光照环境，还原真实注塑玩具的视觉质感，让不同构件的功能分区一目了然。结构设计上，作品包含三类不同形态的基础构件：第一类是带卡槽的方形封板构件，分别设计了红、绿、米白三种不同配色的封板，封板边缘预留了与竖向梁板匹配的拼接槽位，可以作为拼装结构的封边、底座或者盖板使用；第二类是带多组凸榫的竖向梁板构件，这类构件为统一的白色配色，构件两侧设置了连续的拼接凸条，可以和封板、底座构件的卡槽实现多方向拼接，作为整个拼装结构的支撑骨架；第三类是带定位槽的黄色底座构件，底座上预留了均匀排布的梁板插槽，可以同时固定多根竖向梁板，快速搭建出不同密度的梁板组合结构。设计思路围绕开放式拼装玩法展开，没有设置固定的拼装范式，使用者可以通过三类基础构件的自由组合，搭建出不同形态、不同结构的建筑类造型，既可以拼出半开放的盒状结构，也可以搭出密集的竖向梁板阵列结构，能够充分锻炼使用者的空间想象能力与动手能力。所有构件的边角都做了圆角过渡处理，没有尖锐棱角，符合玩具类产品的安全设计要求，同时所有构件均适配3D打印的生产工艺，无需额外添加支撑结构即可完成打印制作，降低了自制把玩的门槛，整体结构简洁合理，拼插逻辑清晰，兼具可玩性与结构展示价值。
