沙发连接用金属固定连接件三维设计

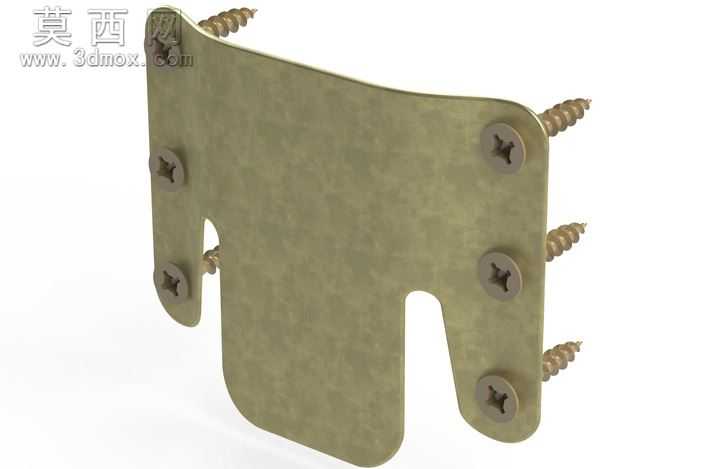

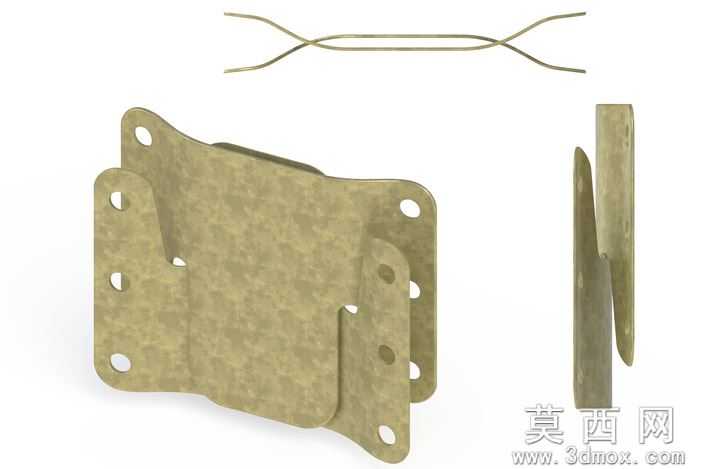

本模型为沙发组装用金属连接固定件，采用SolidWorks进行全参数化三维建模，建模过程严格遵循五金冲压件的成型工艺逻辑，先绘制主体钣金件的展开轮廓草图，通过钣金基体特征生成基础片体，再依据实际安装需求完成折弯、切边、开孔等特征的构建，所有开孔位置均匹配对应自攻螺丝的公称直径与沉头尺寸，保证装配时螺丝可完全沉入板面无凸起。模型配套的自攻螺丝采用独立零件建模，还原了十字槽沉头、螺纹牙型、尖端导程的真实结构，可直接用于装配干涉检查。材质渲染阶段，主体连接件采用镀锌钢板材质参数，调整金属粗糙度为低数值，添加轻微的做旧氧化质感，还原五金配件出厂后的真实金属光泽，螺丝部分采用镀彩锌材质表现，与主体件形成细微的视觉区分，渲染时采用柔和的工作室环境光，多角度打光突出钣金件的折弯弧度与边缘倒角细节，避免金属面出现过曝死白的问题。结构设计上，主体件采用对称式多固定点位布局，一侧设置六个螺丝安装孔，分为三列纵向排布，保证与沙发木质框架连接时的受力均匀性，另一侧设置两个带缺口的卡接位，可快速卡入沙发对应构件的预埋凸台，实现快速定位安装，底部的U型避让槽可避开沙发内部的龙骨或走线位置，避免安装时出现结构干涉。设计思路围绕家具组装的快装需求展开，在保证连接结构强度的前提下，尽可能简化零件的冲压工序，所有折弯角度均采用常规冲压工艺可实现的90度与小角度圆弧过渡，无特殊复杂成型结构，降低实际生产的开模与冲压成本，同时多螺丝点位的设计可分散家具使用过程中的拉扯受力，避免长期使用后连接件出现松动变形，卡接结构的加入可减少安装时的对位时间，提升家具组装的作业效率。模型完成后经过全局干涉检查，所有螺丝与安装孔的配合间隙控制在合理公差范围内，卡接位与对应构件的配合松紧度符合实际装配要求，可直接用于家具结构验证、生产指导或组装演示使用。
