重型金属弹跳沙发连接锁扣结构

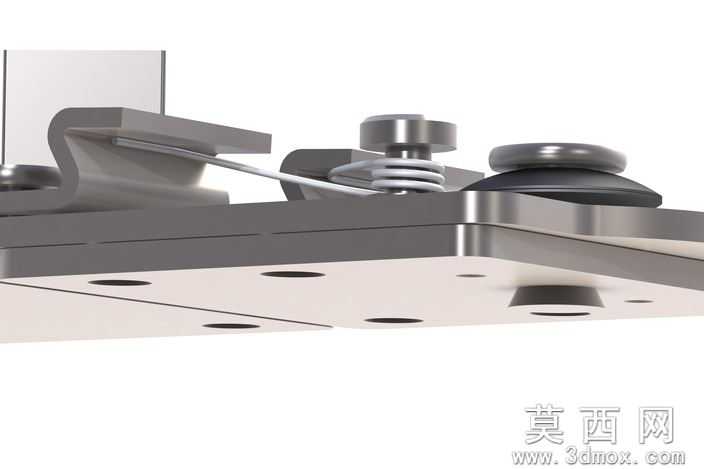

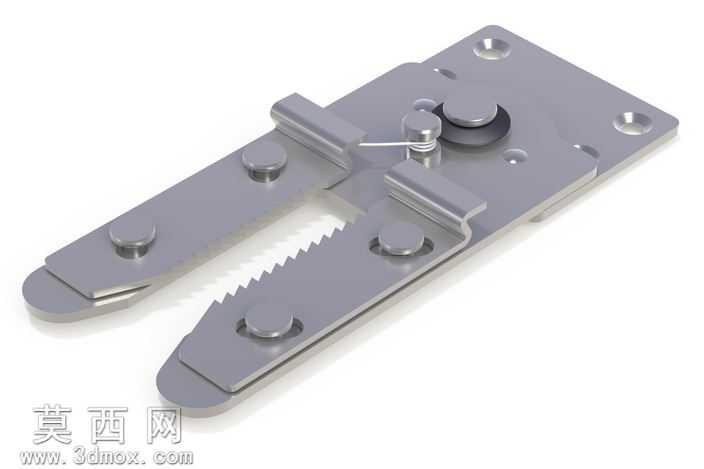

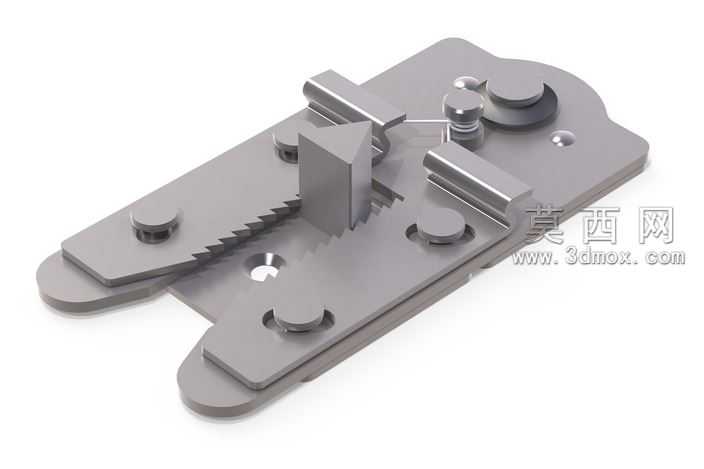

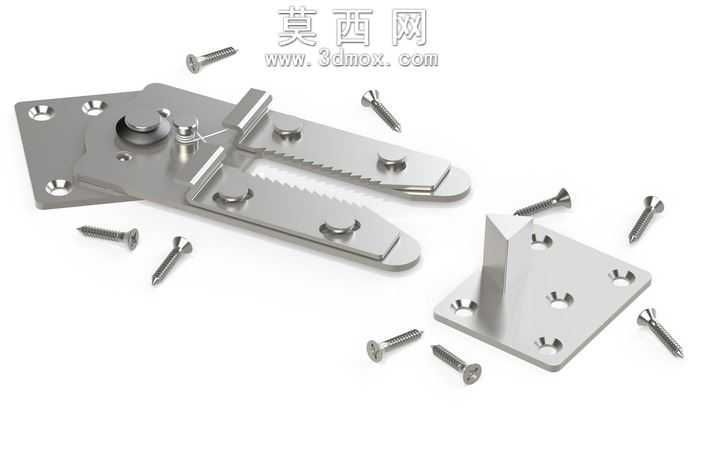

本作品为重型金属弹跳沙发连接扣件的三维参数化模型，建模阶段采用SolidWorks完成全零件的特征化构建，首先依据家具五金重载连接的受力需求，确定底座、锁舌、弹跳触发片、定位压片的基础轮廓尺寸，对底座安装孔位采用线性阵列特征完成标准化排布，确保孔位间距适配常规沙发金属框架的安装基准。建模过程中对弹跳锁止结构做了运动干涉校验，锁舌的锯齿形咬合面通过拉伸切除配合圆角特征处理，既保证咬合锁止时的接触面积，又避免锐边造成的应力集中，配套的紧固螺丝采用标准件库调用后做细节优化，还原螺丝头部的槽型特征与螺纹收尾结构。材质渲染阶段，所有金属构件统一赋予哑光不锈钢材质，调整材质的反射粗糙度参数模拟真实金属冲压件的表面质感，对零件边缘做细微的倒角高光处理，还原五金件机加工后的边缘效果，场景内采用柔和的三点布光，主光从侧上方打亮构件主体结构，补光弱化零件暗部死黑，轮廓光勾勒金属件的边缘轮廓，最终渲染图清晰呈现各零件的装配关系与细节特征。结构设计上，该扣件采用按压弹跳触发的锁止逻辑，固定底座通过多颗螺丝锁紧在单侧框架上，带锯齿的活动锁舌在弹簧预紧力作用下保持弹出状态，对接时对准另一侧的定位座按压即可触发锁止，解锁时按压触发片即可带动锁舌回缩完成脱开，整体结构无需额外工具即可完成沙发组件的快速拼接与拆分，锁舌的多齿咬合结构可承受大重量沙发组件的拉扯载荷，避免使用过程中出现松脱移位，各活动零件的配合间隙预留合理，既保证活动顺畅无卡滞，又不会因间隙过大出现连接晃量，适配重型沙发的金属框架连接需求。
