复古便携夹式火石打火机结构设计

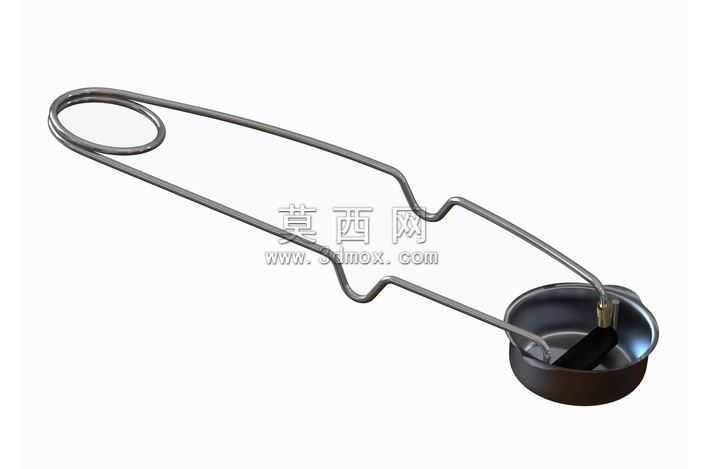

本作品为复古夹式火石打火机的三维参数化模型，建模阶段采用SolidWorks完成全零件的特征化构建，首先从核心功能结构入手拆分组件：一体式弯折金属夹身、盛油棉油仓、火石安装座、摩擦火轮卡位结构四个核心模块分别建模，再通过装配约束完成整体配合。金属夹身部分通过扫描特征完成钢丝弯折路径的构建，精准还原了夹身尾部的挂环、中部的弹性弯折卡位、前端延伸至油仓的支撑臂结构，建模过程中对钢丝弯折处的圆角做了连续过渡处理，避免应力集中的结构缺陷，同时还原了金属线材弯折后的流畅线条感。油仓部分采用薄壁拉伸特征构建杯状腔体，壁厚参数参考传统便携火机的盛油容量需求设置，腔体边缘做了卷边特征处理，既提升结构强度也避免锐边划伤，油仓内部预留了棉芯、储油棉的安装空间，火石座与油仓侧壁的连接位置做了凸台加固结构，保证反复拨动火轮时的结构稳定性。材质渲染阶段，金属夹身采用拉丝不锈钢材质，调整金属粗糙度参数模拟日常使用的细微磨损质感，油仓外表面做了哑光金属镀层处理，火石与摩擦轮分别采用硬质合金与防滑滚花金属材质，棉芯部分采用碳化纤维材质还原燃烧端的碳化质感，整体渲染光影采用柔和侧光，突出金属结构的线条转折与不同部件的材质差异。设计思路上参考了老式便携战壕火机的结构逻辑，将传统火机的独立机身与便携夹整合为一体，夹身的弹性结构可直接夹持在衣物、包袋边缘提升便携性，省略了额外的保护盖结构，通过夹身延伸臂的卡位实现火轮的误触防护，整体结构无多余冗余零件，所有部件均可通过常规五金加工工艺实现生产，装配逻辑简单可靠，还原了复古点火器具的实用属性与复古质感，模型完成后做了全局干涉检查，确保各活动部件在拨动火轮、开合卡位时无结构冲突，装配间隙控制在合理公差范围内，符合五金制品的实际生产装配要求。
