工业起重吊装用带眼型环弯钩结构件

　　在常规轻型起重吊装、工位物料转运、小型设备挂装的作业场景里，这类带顶端眼型环的弯钩是应用频次极高的配套构件，不同于大吨位起重场景下的带安全锁扣的重型吊钩，这类简易弯钩的定位是覆盖1吨以内的轻型载荷挂接需求，常见于生产车间的工位辅助吊具、仓储区域的轻型物料悬挂、实训教学的吊装结构演示、小型户外装备的挂接固定等场景，结构设计上完全围绕基础承重与挂接便捷性做取舍，没有多余的冗余结构。

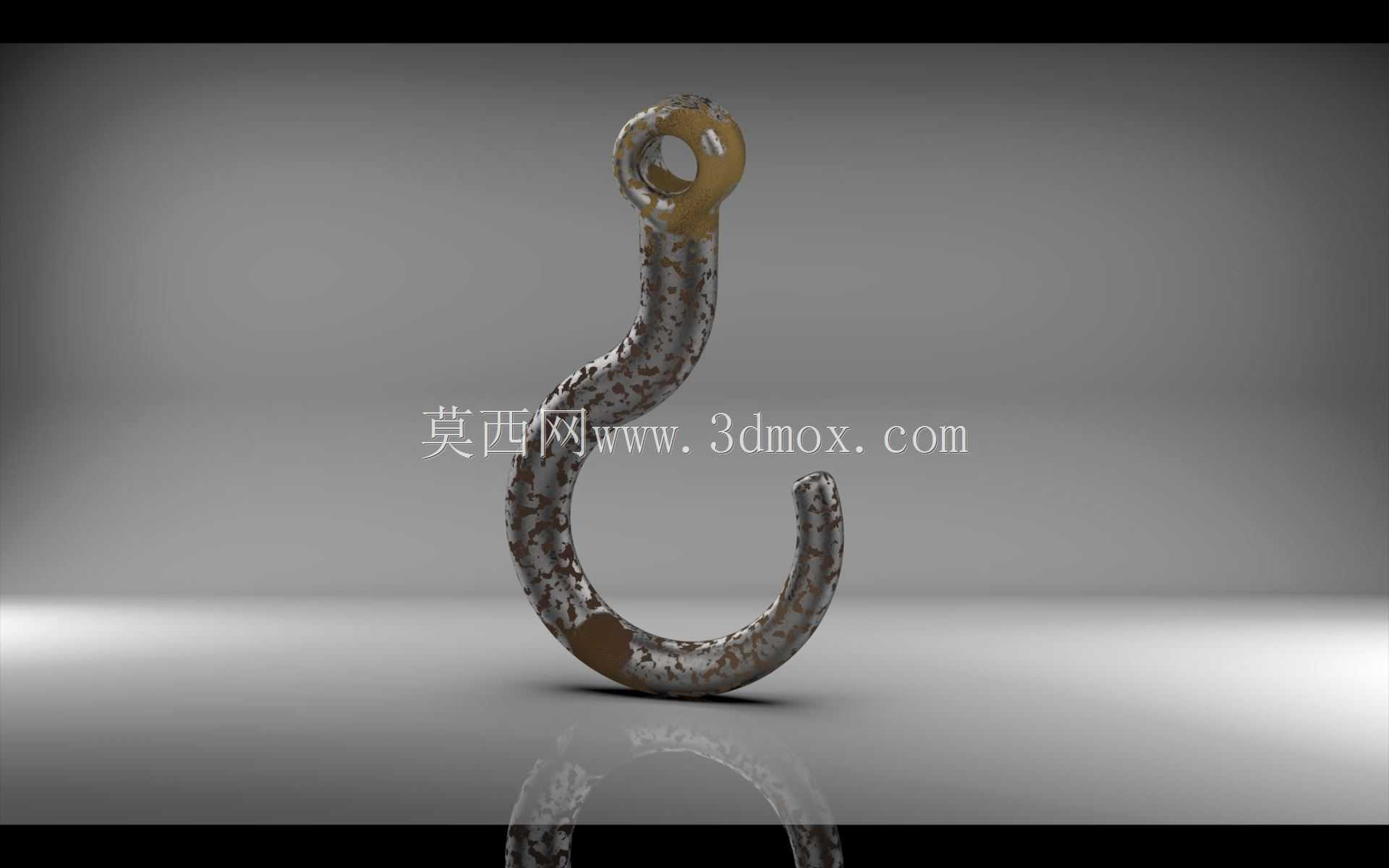

　　从结构细节来看，顶端的封闭眼型环是核心的受力连接部位，设计时需要匹配对应规格的卸扣、吊环螺栓或者钢丝绳套的穿装尺寸，眼环的内孔直径预留了足够的装配间隙，既可以穿装单股钢丝绳，也能适配标准轻型卸扣的销轴直径，避免装配时出现卡滞或者接触应力过度集中的问题；眼环与钩身的过渡段做了平滑的圆弧过渡，没有尖锐的转角结构，从受力角度来说，这种圆弧过渡可以大幅降低应力集中系数，避免吊装载荷下过渡位置出现应力开裂的风险，是承力构件设计里非常典型的细节处理。

　　钩身部分采用了连续的S形曲线过渡，从顶端眼环位置向下平滑延伸至钩尖位置，整个钩身的截面采用了等强度设计思路，靠近眼环的上部截面直径略大，越靠近钩尖位置截面直径逐步收窄，这种设计既可以保证上部承力位置的结构强度，匹配吊装时上部受拉的受力特性，也能控制钩尖位置的尺寸，方便挂接带吊孔的工件、绳索套或者吊装带的环扣，降低挂接操作的难度。钩尖位置做了小幅度的上翘处理，没有完全贴合钩身内侧形成全封闭结构，这种设计是为了平衡挂接效率与防脱需求：全封闭的吊钩需要额外的开合机构，结构复杂成本更高，而小幅度上翘的钩尖在常规静态吊装、无剧烈晃动的场景下，可以有效避免挂接的绳索、吊环从钩口位置滑脱，同时不需要额外操作锁止机构，挂接和摘取工件时的操作效率更高，非常适配高频次轻型吊装的作业节奏。从安装边界的角度来说，这类弯钩的安装不需要复杂的配套基座，只需要通过顶端眼环与上游的吊具构件做铰接连接即可，安装时只需要保证连接销轴的直径与眼环内孔的间隙控制在合理范围，避免间隙过大导致吊装时吊钩出现过度的晃动偏移，同时要保证钩身的开口方向与载荷的起吊方向保持一致，避免出现侧向受载的情况——侧向受载是这类吊钩最常见的失效诱因，会让钩身承受额外的弯曲力矩，大幅降低实际承重能力。

　　设计建模时，整个钩身的曲面过渡需要保证曲率连续，不能出现局部的曲面凹陷或者折角，否则在做有限元受力分析时会出现局部应力异常偏高的假值，也会影响后续加工或者3D打印成型时的结构强度；钩身内侧的挂接接触面做了微小的圆弧倒角处理，避免挂接钢丝绳或者吊装带时，尖锐的边缘切割绳索纤维，降低配套吊具的磨损速度，延长整套吊具的使用寿命。不同于复杂的自锁式吊钩，这种简易弯钩的结构没有活动零部件，不存在机构卡滞、弹簧失效之类的故障点，日常维护只需要定期检查钩身是否出现形变、裂纹，眼环位置是否出现异常磨损即可，维护成本极低，非常适合作为实训教学的结构案例，也适合用于轻型吊装场景的配套吊具设计参考，建模时还原的表面锈蚀质感也可以用于渲染场景的材质表现，模拟工业现场长期使用后的构件状态。
