后弯式半开流体输送叶轮结构设计

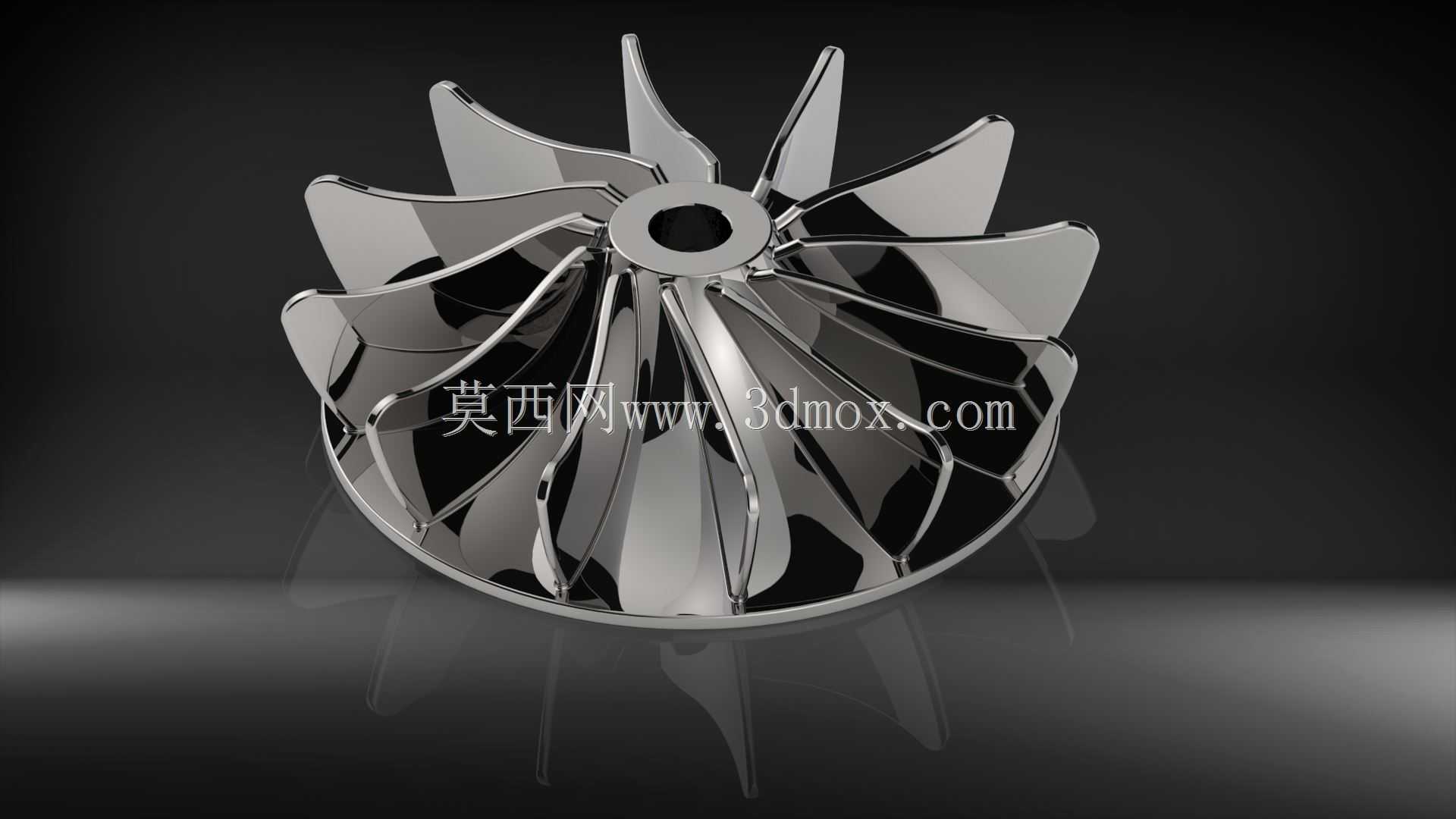

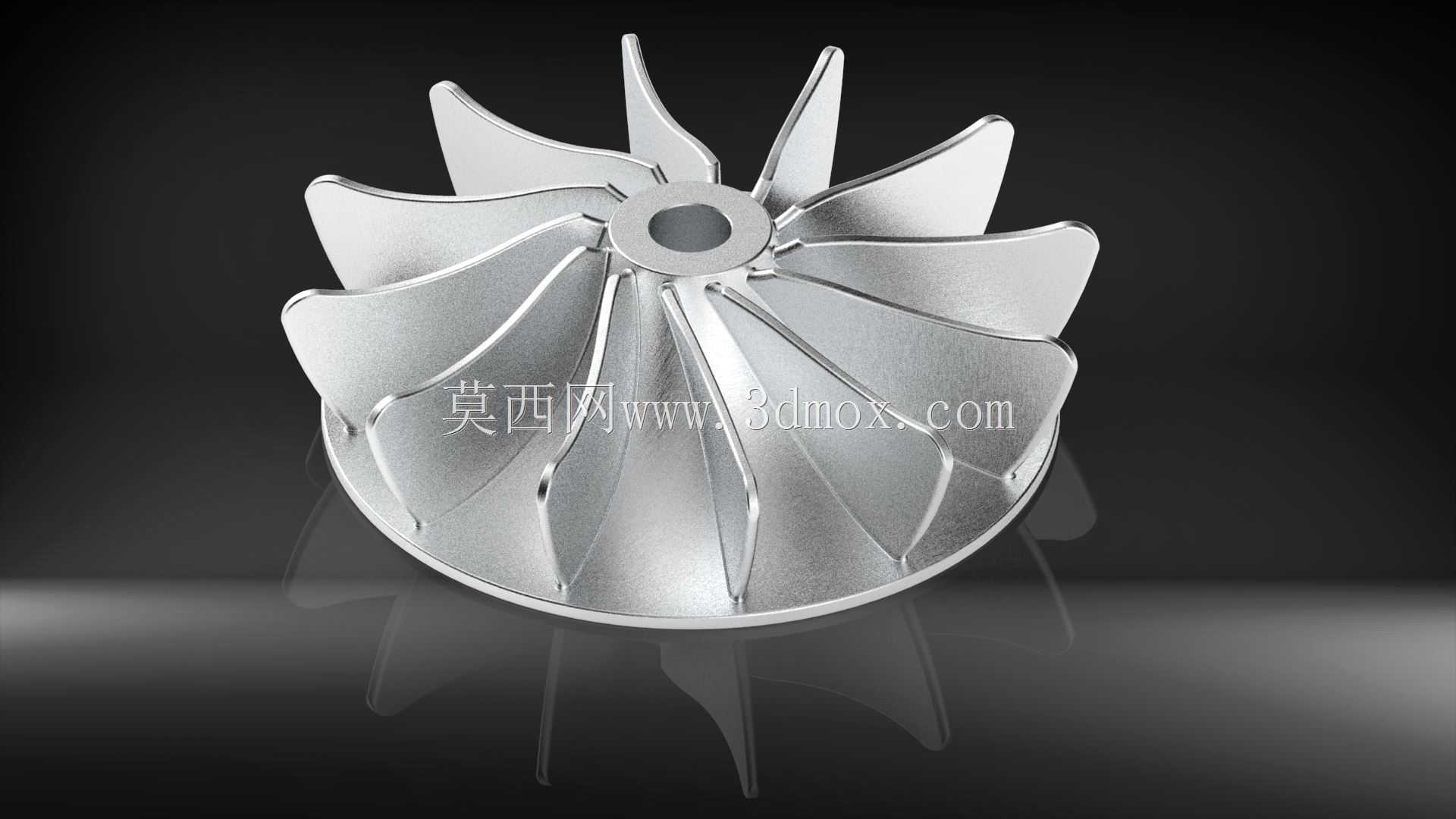

　　该叶轮属于流体输送与能量转换类核心旋转部件，目前在离心式风机、小型涡轮增压器、工业吸尘设备、中低压流体输送泵类设备中均有广泛适配场景，其核心作用是通过自身高速旋转将输入的轴功转化为流体的压力能与动能，完成介质的定向输送或能量传递。从结构设计逻辑来看，这款叶轮采用半开式后弯叶片布局，相较于闭式叶轮，半开式结构的流道无轮盖遮挡，对含少量固体颗粒的输送介质适应性更强，不易发生流道堵塞，后期维护清理的难度也更低；而后弯叶片的叶型设计，能在额定转速下获得更平缓的压力-流量特性曲线，设备运行时的轴功率随流量变化的波动幅度更小，可有效降低驱动端过载风险，适配多数常规工况下的稳定运行需求。

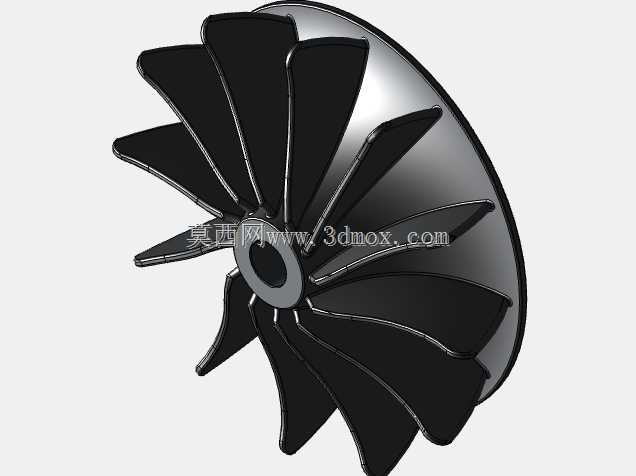

　　叶片采用空间扭曲曲面构型，设计过程中需严格控制叶片进出口安装角，入口段叶型顺着介质来流方向做平滑修型，可大幅降低介质进入叶轮流道时的冲击损失，减少入口涡流区的产生；叶片从轮毂处向外缘平滑过渡，厚度从根部到外缘逐步减薄，既保证了根部与轮毂连接位置的结构强度，能承受高速旋转带来的离心载荷，又能降低外缘位置的流体摩擦阻力，减少不必要的能量损耗。轮毂中心设置的通孔为标准轴孔结构，孔壁可根据实际装配需求加工键槽或做过盈配合面设计，安装时需严格保证轴孔与驱动轴的同轴度，同轴度公差需控制在0.02mm以内，避免高速旋转时出现动不平衡量超标，引发设备振动、轴承过早磨损等问题。

　　从安装边界来看，叶轮的轴向总宽度需匹配对应设备的蜗壳或导叶腔轴向尺寸，装配后叶片前缘与设备进气口的间隙需控制在0.5-1mm区间，间隙过大会导致介质回流，降低容积效率，间隙过小则可能在运行过程中因热胀冷缩、轴系窜动发生叶片与壳体的刮擦，造成部件损坏。叶轮的外缘直径需与设备蜗壳的型线匹配，保证叶片出口流出的介质能顺畅进入蜗壳流道，减少出口处的动压损失。在实际选型应用中，这款叶轮适配的转速区间需结合材质强度核算，若采用工程塑料注塑成型，可适配最高3000rpm的运行转速，多用于家用吸尘设备、小型通风机等低压工况；若采用不锈钢或铝合金精密铸造后做动平衡校正，可适配最高15000rpm的运行转速，满足小型涡轮设备、中压风机的使用需求。

　　建模过程中，叶片曲面需保证G2连续，避免出现局部曲率突变，否则不仅会增加流体在流道内的沿程损失，还可能在局部位置形成应力集中，在高速旋转时引发叶片疲劳断裂。每片叶片的型线位置度公差需控制在0.1mm以内，保证各流道的过流截面积一致，避免因流道偏差导致各个叶片受力不均，运行时产生额外的径向力，缩短驱动端轴承的使用寿命。半开式叶轮的叶片背面与壳体壁面的间隙也需做严格控制，该间隙是半开式叶轮容积损失的主要来源，设计时可在叶片背面增设浅密封齿结构，在不增加装配难度的前提下减少间隙泄漏，提升整体运行效率。
