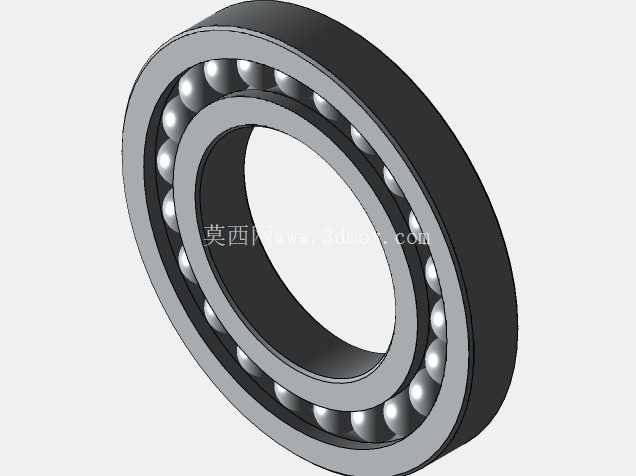

深沟球滚动轴承机械结构三维建模

　　在各类旋转传动机构的设计环节中，滚动轴承是绕不开的核心支撑部件，这款滚珠轴承的三维建模完全围绕实际装配与工况需求展开，没有做多余的装饰性结构，所有几何特征都对应实际加工与装配的工艺要求。从应用场景来看，这类轴承覆盖的工况范围极广，小到小型家电的电机输出轴支撑，大到工业输送线的辊筒转轴、中小型减速机的输入输出轴定位，甚至电动工具、健身器材的旋转部位，都能见到同结构轴承的身影，核心作用就是在支撑旋转轴系的同时，将轴运转过程中的摩擦系数降到最低，减少动力传递过程中的损耗，同时限制轴的轴向与径向窜动量，保证轴上搭载的齿轮、带轮等传动部件始终处于正确的啮合位置。

　　建模过程中首先明确了各部分的功能边界：外圈的外圆柱面是与轴承座、安装孔配合的基准面，建模时严格保证圆柱度公差对应的几何特征，没有出现锥度、椭圆度类的结构偏差，外圈两侧的挡边高度经过反复校核，既要保证能兜住内部的滚动体，避免轴承在搬运、装配过程中散架，又不能过高导致与保持架、内圈挡边发生运动干涉。内圈的内孔是与旋转轴过盈配合的面，建模时保证内孔的圆柱面连续性，内圈的滚道曲率半径比滚动体半径略大，这个细节是为了在承受径向载荷时，让滚动体与滚道之间形成合理的接触应力分布，避免应力集中导致滚道过早出现点蚀、剥落的失效问题。

　　滚动体采用等直径的钢制球体，沿圆周方向均匀排布，每颗滚珠的直径公差在建模时做了一致性约束，避免出现大小球导致的运转偏载。保持架的结构采用浪形冲压式设计，这种结构的重量更轻，高速运转时的离心力更小，保持架的兜孔与滚珠之间预留了合理的间隙，既能够将每颗滚珠均匀分隔开，避免滚珠之间直接接触产生额外摩擦与磨损，又不会因为间隙过小导致滚珠卡滞，同时保持架的内径与内圈挡边、外径与外圈挡边之间都预留了足够的运转间隙，适配轴承运转过程中因为温度升高产生的热膨胀量，避免出现抱轴故障。

　　从安装边界来看，这款轴承的轴向宽度、内外圈直径都遵循常规的安装尺寸规范，设计时考虑到了装配过程的工艺性：内圈与轴的配合段长度略小于轴承内圈宽度，方便装配时用套筒顶住内圈端面压装，不会压伤保持架；外圈与轴承座孔的配合采用基轴制公差，方便不同工况下选择过渡或者小间隙配合，满足不同转速、载荷条件下的安装需求。建模时还特意还原了轴承的倒角特征，内外圈的两端都做了小尺寸的倒角，一方面是去除加工过程中的毛刺锐边，避免装配时割伤安装人员、刮伤轴和轴承座的配合面，另一方面倒角形成的微小空间可以存储少量润滑脂，在轴承初次运转时提供初始润滑，减少启动阶段的干摩擦磨损。

　　在结构细节处理上，滚道的位置经过精准定位，保证滚珠装入后，接触角处于合理范围，纯径向载荷下接触角为零，当承受少量轴向载荷时，接触角会自适应增大，能够承受一定程度的双向轴向载荷，这也是这类轴承能够同时适应径向与少量轴向复合载荷的核心原因。建模过程中没有忽略轴承的密封相关安装位，虽然这个模型没有附带密封圈结构，但外圈内侧的密封槽位置做了预留，方便后续根据使用场景加装接触式或者非接触式密封圈，阻挡外界的灰尘、水汽进入轴承内部，同时防止内部的润滑脂泄漏，延长轴承的维护周期。

　　对于结构设计从业者来说，这个模型的所有几何特征都可以直接用于装配仿真，在做整机设计时，可以直接将其调入装配体，与轴、轴承座做配合约束，模拟实际的装配关系，检查轴系的跨距是否合理、轴承安装位置是否与周边的齿轮、端盖等部件发生干涉，也可以基于这个模型做后续的有限元分析，校核不同载荷下轴承滚道、滚动体的应力分布，提前预判轴承的使用寿命，避免选型不当导致的设备早期故障。
