带侧取压口的45度弯管法兰连接件

在工业流体输送系统的管路布设场景中，受设备安装空间限制、管路走向调整需求、介质流向转向要求，经常需要用到带法兰连接结构的弯转向管路部件，这款45度弯角的法兰连接管件，正是针对这类场景完成的结构设计。不同于常规90度直角弯头对介质流动产生的较大局部阻力，45度弯角的过渡结构能让管内输送的流体在转向过程中保持更平缓的流态，减少介质在转向位置的涡流产生，降低管路系统的整体压损，尤其适合对管路压力损失控制有要求的低压流体输送回路，比如工业循环冷却水支路、低压气体输送管线、小型化工介质输送管路等场景。

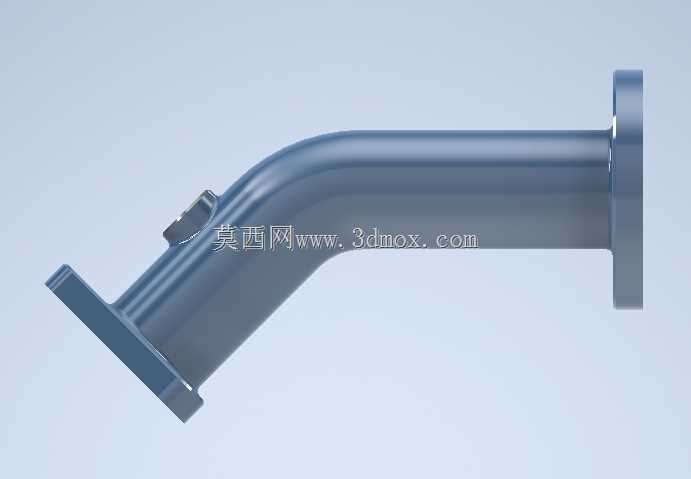

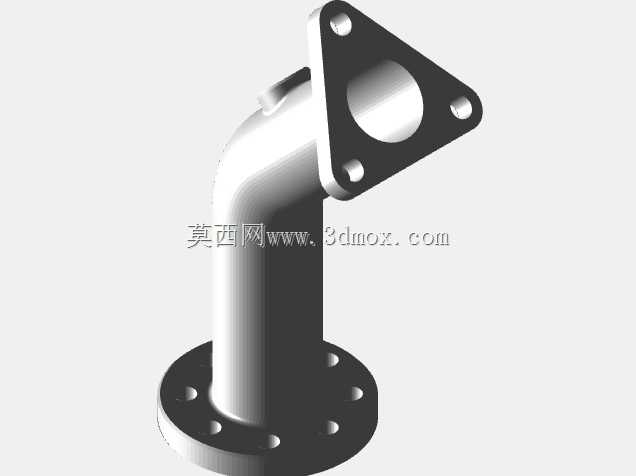

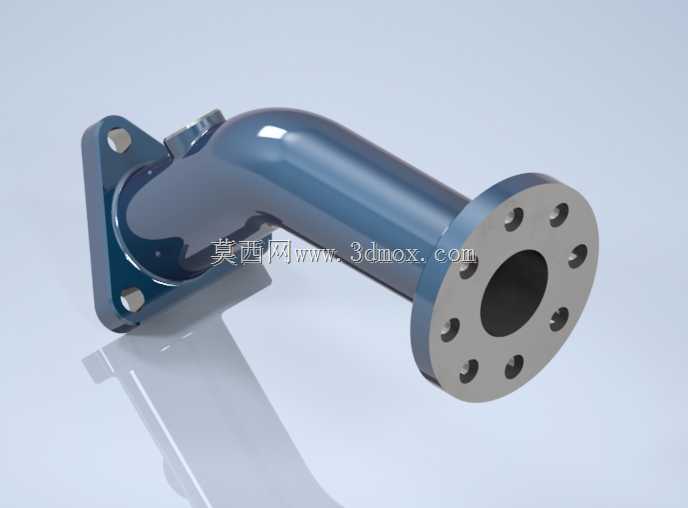

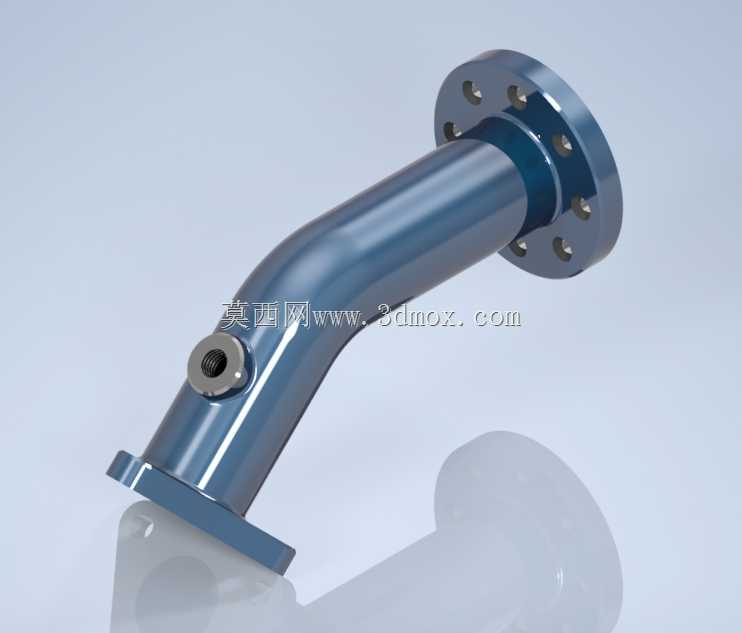

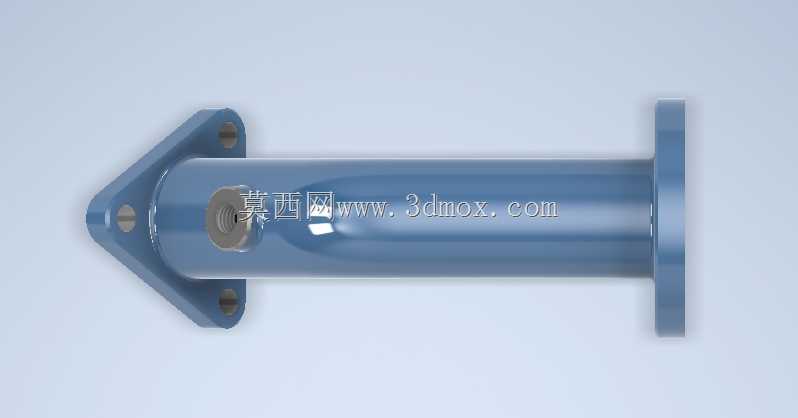

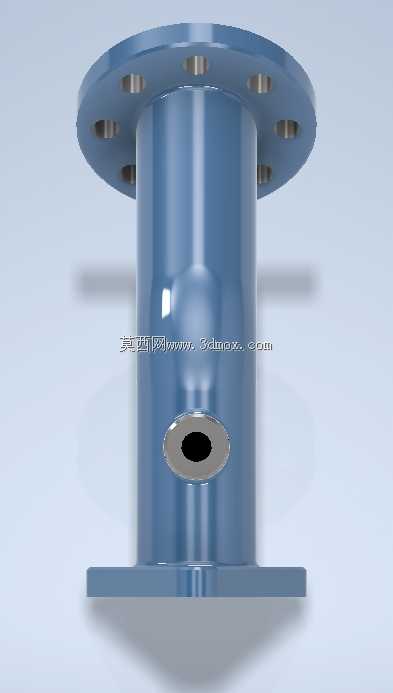

从结构设计逻辑来看，这款管件两端均采用标准圆形法兰作为连接接口，法兰端面上均匀分布螺栓过孔，安装时可通过配套螺栓与相邻管路或设备端的法兰盘完成刚性连接，法兰密封面可根据实际输送介质的特性选配密封垫片，保证连接位置的密封性能，避免介质泄漏。管件的弯管段采用等径圆管结构弯折成型，管壁厚度均匀，在弯折位置做了圆弧过渡处理，避免弯折处出现应力集中问题，提升管件整体的承压能力。在弯管段的外侧管壁位置，设计了一个带内螺纹的侧接接口，这个接口可作为取压口使用，安装压力检测元件来实时监测管内介质的压力参数，也可作为小型支路的取流接口，满足管路系统的参数监测或支路分流需求，不需要额外在管路上焊接开孔，减少现场施工的工作量，也避免现场开孔带来的管路强度下降、密封失效等隐患。

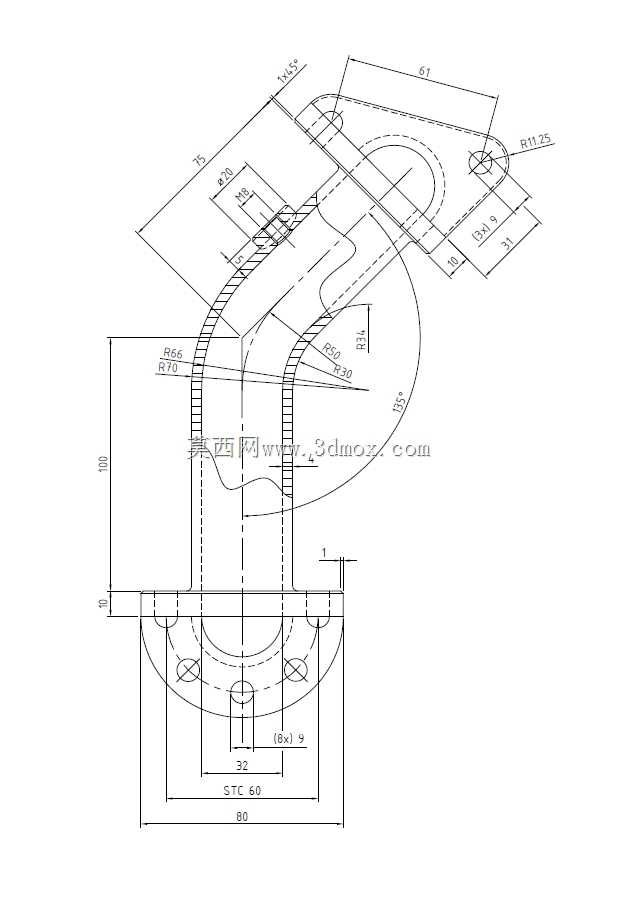

从安装边界尺寸来看，两端法兰的端面保持45度夹角，安装前需要确认两端对接设备或管路的接口位置间距、法兰孔位的对应角度，避免安装时出现孔位错位无法对接的问题。法兰盘的外径、螺栓孔分布圆直径、螺栓孔孔径均匹配常用的低压管路法兰标准，可直接与同规格的标准法兰配件互换，不需要单独定制对接配件。弯管段的弯曲半径经过合理设计，既保证了介质流动的平缓性，也控制了管件整体的安装占用空间，不会因为弯曲半径过大导致安装时需要预留过多的布设空间，适配紧凑空间内的管路转向布设需求。侧接接口的螺纹规格采用通用管螺纹标准，可直接匹配常规的压力变送器、取压阀等标准配件，不需要额外加工转换接头。

在实际建模过程中，需要重点关注几个结构细节的处理：首先是弯管段与两端法兰的连接位置，要做圆滑的焊接坡口过渡结构，还原实际加工中的焊接工艺结构，保证模型结构与实际加工工件的一致性；其次是侧接接口与弯管主体的连接位置，要做相贯线的精准处理，保证接口与管腔的连通位置平滑无凸起，避免模型出现结构干涉，也还原实际工件的开孔焊接结构；法兰端面上的螺栓孔要保证位置度公差，所有孔位沿法兰圆周均匀分布，孔轴线与法兰端面保持垂直，避免安装时螺栓无法顺利穿入。另外，弯管的内外壁弯折处要保持均匀的壁厚，不能出现弯折位置外壁过薄、内壁堆料的结构问题，保证模型的结构合理性，符合实际管件加工的工艺要求。

这类带侧接口的弯管法兰件，在实际应用中不需要额外在管路上进行开孔焊接作业，集成化的结构能减少管路系统的连接点位，降低整个管路的泄漏风险点，同时缩短现场安装的施工周期，尤其适合模块化集成的管路系统搭建，在小型流体设备的内部管路布设、实验室流体管线安装、中小型工业生产管路改造等场景中都有较高的应用价值。建模时还原的所有结构细节，都能直接用于后续的工程出图、装配干涉检查、管路流态仿真分析等工作，为实际的加工生产和安装调试提供准确的三维模型参考。
