弯制双环金属连接挂环结构设计

这类双环弯制金属挂环，在户外索具连接、轻型吊装辅件、仓储笼具拼装、户外游乐设施绳索固定、帐篷风绳锚固、箱包承重挂接等场景中都有广泛应用，属于典型的小尺寸受力连接构件，别看结构简单，实际工况中要承受反复的拉拽载荷、一定角度的偏载扭力，甚至户外场景下的温度交变、腐蚀环境考验，设计阶段的细节处理直接决定了构件的实际使用寿命与使用安全性。

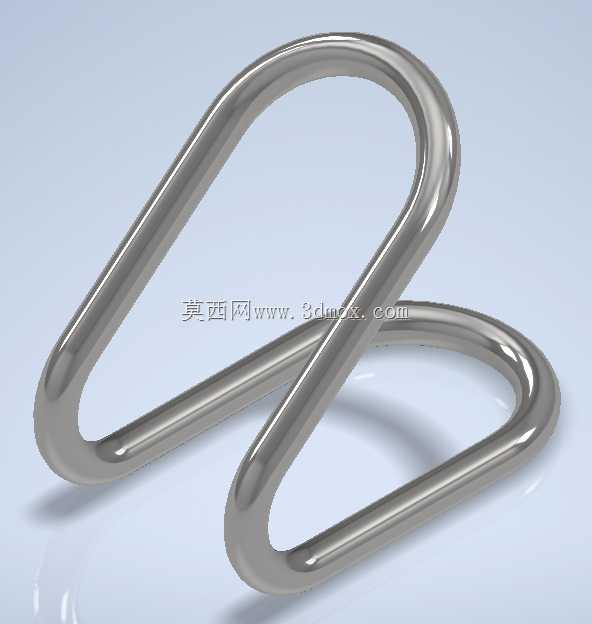

从结构功能来看，该构件采用单根金属线材连续弯制成型，没有额外的焊接、拼接接缝，两个对称的D形环通过中间的过渡段连为一体，既可以实现两个独立连接点位的挂接需求，也能让两个环分别承接不同方向的载荷，避免绳索、挂钩直接接触产生的磨损。和普通单环吊环相比，双环结构不需要额外搭配连接片就能实现双向挂接，在需要快速拼接绳索、链条、织带的场景下，装配效率更高，而且整体没有突出的棱角，不会刮伤配套的织带或者绳索表层，这一点在织带类连接场景中尤为重要——很多织带吊装带的破损都是因为接触了尖锐的金属棱边，在反复受力过程中纤维被割断，最终引发失效。

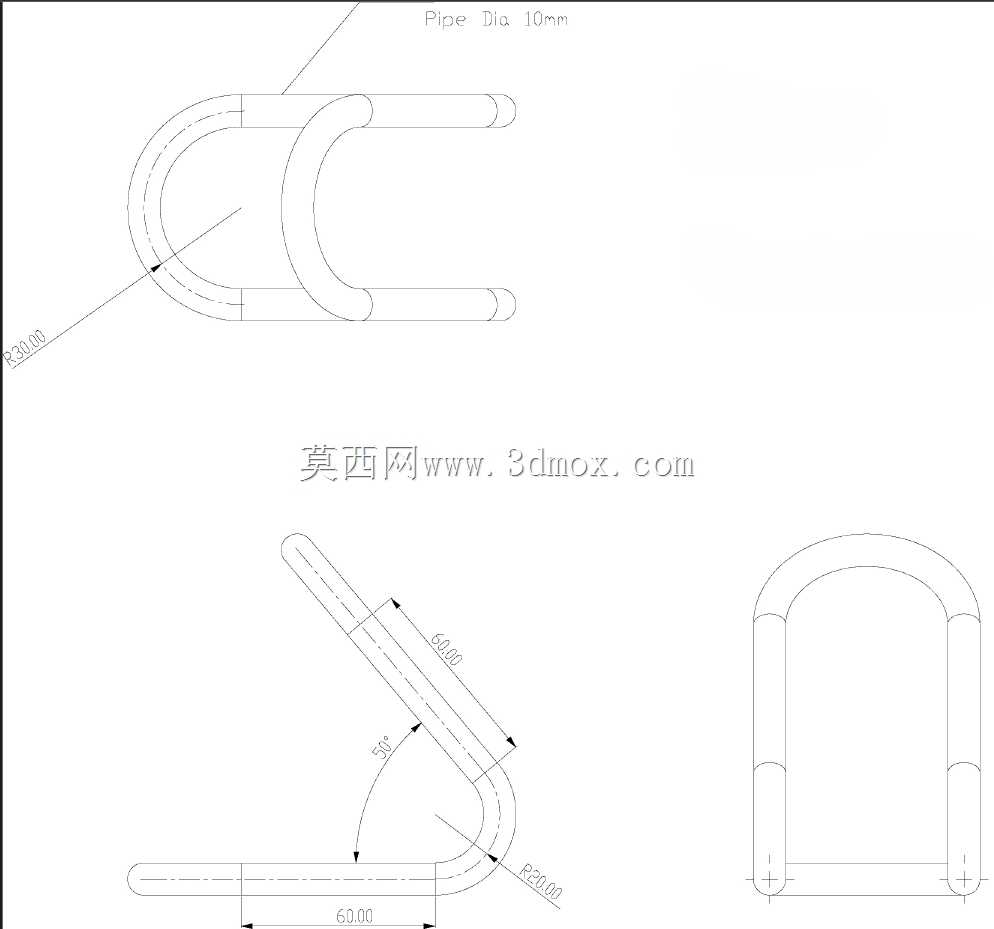

设计这类构件的时候，首先要确定线材的直径，这直接和额定承载能力挂钩：线材直径过细，受拉时容易产生永久变形，甚至在弯制的圆角位置出现应力集中断裂；直径过粗则弯制难度大，弯制过程中容易出现线材表层开裂，而且整体重量偏大，不符合轻型连接的使用需求。弯制的圆角半径是核心参数，内侧圆角不能小于线材直径的1.5倍，否则弯制位置的材料延展率超过极限，会出现微裂纹，后续受力时裂纹会快速扩展；外侧圆角则要保证过渡顺滑，不能出现折痕，折痕位置会成为应力集中点，承受脉动载荷的时候很容易从折痕处发生疲劳断裂。两个D形环的平面夹角设计也有讲究，保持平行的双环在挂接后不会出现额外的扭转力，要是两个环存在角度偏差，挂接后绳索会被强行扭转，不仅会降低绳索的承载能力，还会让挂环自身承受额外的扭力，长期使用下变形风险大幅提升。

从安装边界来看，这类挂环属于无紧固件的一体式构件，不需要额外的螺栓、铆钉固定，使用时直接将需要连接的绳索、挂钩分别套入两个环体即可，所以环体内侧的净空尺寸要匹配常用的挂钩直径、织带厚度，比如适配8mm直径的安全钩，环体内侧的净宽度就要留足10mm以上的间隙，保证挂钩可以在环内自由转动，适应不同方向的载荷变化；如果是搭配织带使用，环体内侧的高度要能容纳双层织带穿过，同时预留一定的活动余量，避免织带在环内被卡紧，无法自适应调整受力角度。环体端部的对接位置要做平滑打磨处理，不能有突出的毛刺、错边，否则不仅会刮伤配套件，还会在对接位置形成应力薄弱点。

实际建模过程中，要重点还原弯制位置的材料成型特征，不能用简单的直角拼接代替圆弧过渡，因为弯制位置的截面其实存在轻微的形变——弯制外侧的材料被拉伸，截面会略微变薄，内侧材料被挤压，会有轻微的增厚，这些细节虽然不影响整体装配，但是在做有限元受力分析的时候，会直接影响应力集中系数的计算结果，如果忽略了这些成型特征，计算出来的承载能力会比实际值偏高，给后续的选型使用带来安全隐患。另外，整个构件的表面是连续的金属光面，没有额外的凹槽、凸起，这种设计一方面是为了弯制工艺更容易实现，不需要二次切削加工，另一方面也是为了减少应力集中点，让载荷可以顺着线材的轴向均匀传递，避免局部应力过大导致的断裂。

在不同的应用场景下，这类挂环的材质选择也有区别：普通室内仓储使用可以选用普通碳钢做镀锌处理，成本低强度足够；户外沿海场景则需要选用304或者316不锈钢，抵御盐雾腐蚀；如果是用在登山、户外救援这类对安全要求极高的场景，还要在弯制完成后做整体的热处理，消除弯制过程中产生的内应力，同时做载荷测试，保证在额定载荷下的变形量在允许范围内，不会出现突然断裂的情况。很多人觉得这类小五金件结构简单不需要严谨设计，实际上每年都有因为小挂环失效导致的吊装坠落、装备脱落事故，核心原因就是设计阶段没有考虑应力集中、圆角不足、材料匹配这些细节，看似简单的弯曲线材，每一个弧度、每一段直线段的长度，都和实际使用的安全性、可靠性直接相关。
