狡狐游戏系列Clockwerk可打印机械造型

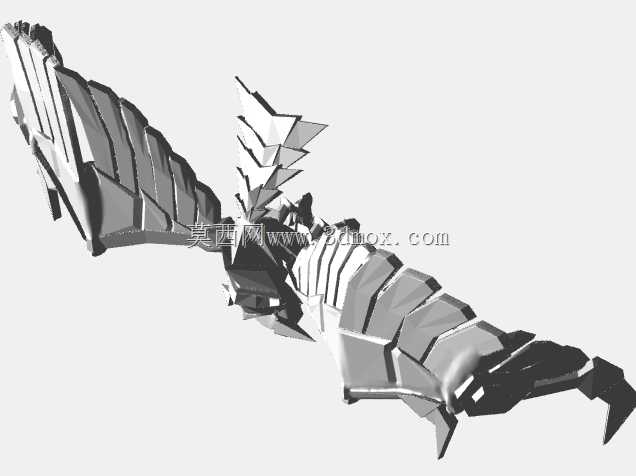

　　本次呈现的机械仿生造型，脱胎于经典潜行游戏系列中的标志性机械反派角色，整体采用分段式铰接结构设计，核心适配FDM与光固化3D打印工艺的成型需求，从结构工程角度对原IP设定的造型做了大量可制造性优化。首先从结构受力层面拆解，整个造型分为躯干主承力段、双侧翼面展开段、尾羽平衡段、肢体铰接段四个核心模块，躯干主承力段采用分段嵌套的拼接结构，每一段壳体都做了1.5mm的均匀壁厚设计，内壁增设0.8mm厚度的纵向加强筋，避免打印完成后长时间摆放出现壳体蠕变变形，相邻段之间采用定位凸台加插销的连接方式，凸台与插孔的配合间隙控制在0.2mm，既保证拼接时的顺畅度，又能避免组装后出现段间松垮晃动的问题。

　　双侧翼面部分做了针对性的加粗优化，原设定中翼面的薄边结构在打印时极易出现翘曲、断边问题，设计时将翼面最薄处的厚度提升至1.2mm，同时将翼面的棱边做了0.3mm的圆角过渡，既保留了原作机械羽翼的锐利视觉感，又能降低打印过程中支撑拆除的难度，减少翼面边缘的毛刺残留，翼面与躯干的连接位置采用嵌入式转轴结构，转轴直径设计为3mm，可直接采用现成的3mm金属销作为铰接轴，也可直接打印同尺寸的PLA转轴，转轴孔的内壁做了0.1mm的余量预留，保证翼面可以实现一定角度的摆动调整，满足不同摆放姿态的展示需求。

　　尾羽部分同样做了可打印优化，将原设定中细长的尾羽分件做了根部加粗处理，每片尾羽与尾段基座的连接采用燕尾槽插接结构，插接深度达到8mm，保证尾羽安装后不会因为轻微触碰就出现脱落，尾段整体与躯干末端的连接采用卡扣式结构，无需额外胶水即可完成固定，方便后期拆解调整。关节部分是整个设计的优化重点，所有可动关节的接触面都做了减摩平面设计，避免曲面接触导致的转动卡顿，关节的转动阻尼通过配合间隙进行控制，不需要额外加装阻尼垫片即可实现姿态保持，腿部结构做了加粗处理，腿部的承力截面从原设定的窄矩形调整为带加强筋的箱型截面，保证整个模型组装完成后，腿部可以稳定支撑整体重量，不会出现站立时腿部弯折、倾倒的问题。

　　从安装边界来看，整个模型组装完成后的整体长度控制在320mm左右，翼面完全展开后的宽度为280mm，站立高度为180mm，适配常规的展示柜摆放空间，所有分件的最大尺寸都控制在200mm以内，能够适配绝大多数桌面级3D打印机的成型幅面，不需要对分件做二次切割即可直接打印。打印支撑的设置上，所有悬空角度大于45度的结构都做了自支撑角度优化，仅在翼面下方、肢体铰接位置需要添加少量易拆除的支撑，支撑接触深度设置为0.15mm，拆除后不会在模型表面留下明显的支撑痕迹。从应用场景来看，这类模型除了作为IP周边的桌面展示摆件外，其分段铰接的结构设计逻辑也可以为机械仿生教具、小型可动机械玩偶的结构设计提供参考，尤其是针对3D打印工艺的壁厚优化、拼接间隙控制、关节阻尼设计等细节，能够为同类可动3D打印模型的设计提供可复用的工程经验，比如在设计其他仿生机械生物时，可以直接套用这种分段承力加插销铰接的结构框架，根据不同造型的比例调整各段的尺寸参数，大幅缩短同类产品的结构开发周期。在实际打印测试过程中，采用PLA材料打印时，喷嘴温度设置为200度，热床温度60度，层厚0.2mm，填充率设置为20%即可满足结构强度需求，不需要过高的填充率就能保证各部件的承力性能；如果采用树脂材料打印，壁厚设置可以适当下调至1.2mm，能够进一步提升模型的细节表现力，同时保证结构强度足够。整个模型的拼接定位设计都做了防呆处理，不同位置的连接凸台尺寸做了差异化设计，组装时不会出现部件装反、装错位置的问题，即使是没有模型组装经验的用户，也可以快速完成整体拼装。
