CNC加工用美国队长盾牌成型工装

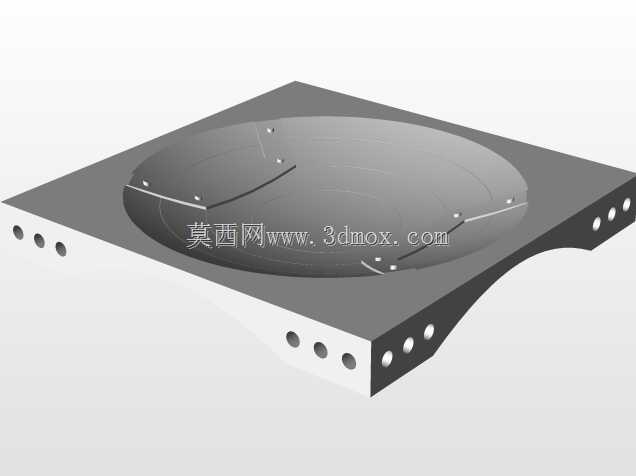

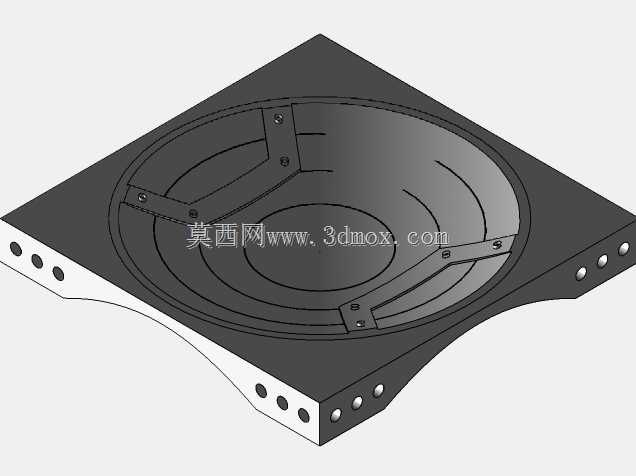

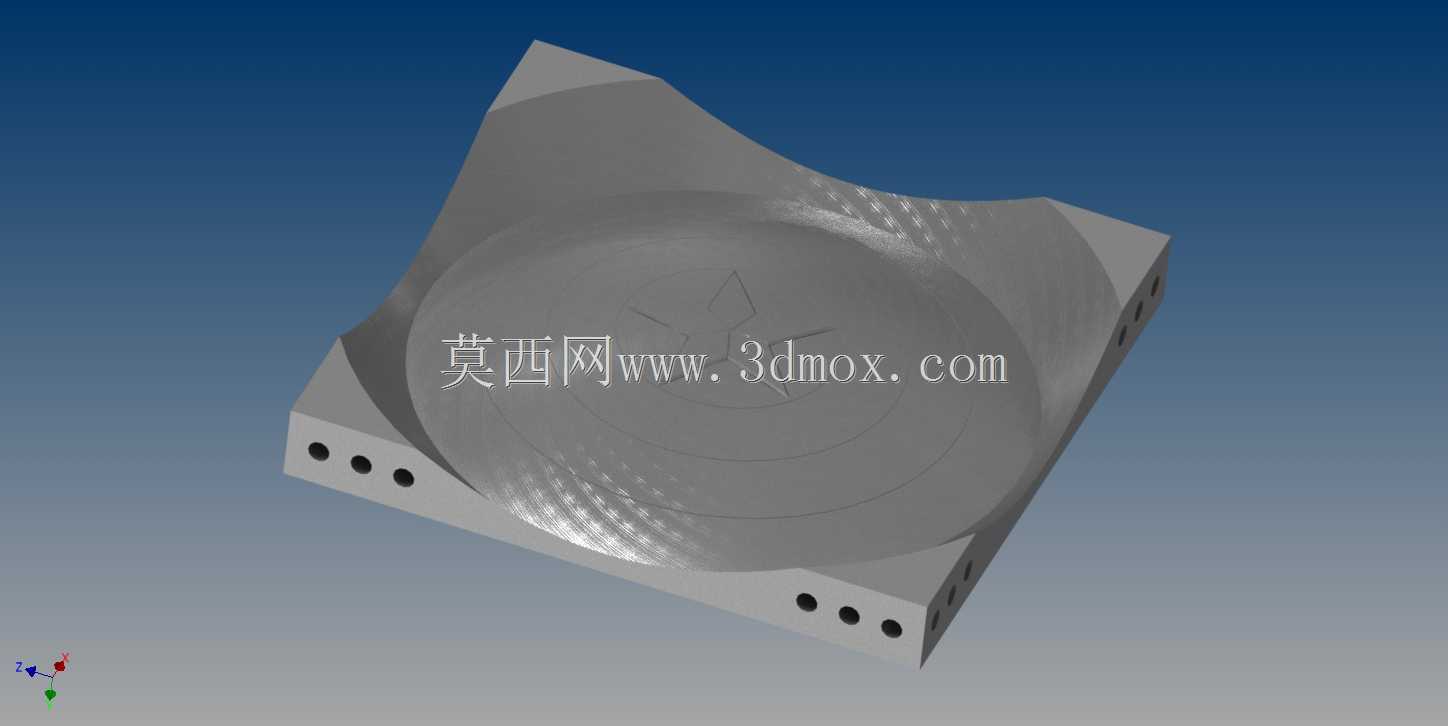

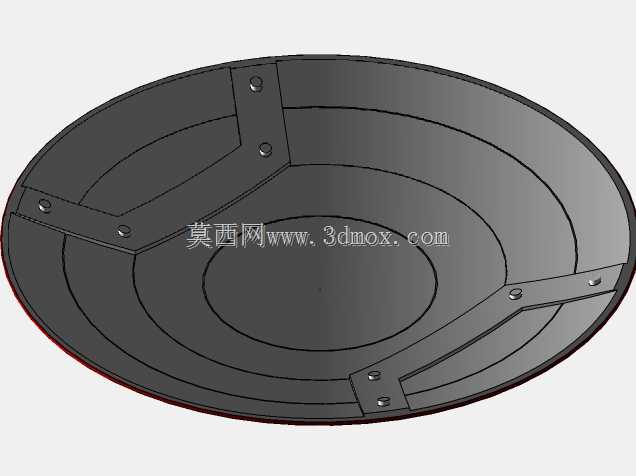

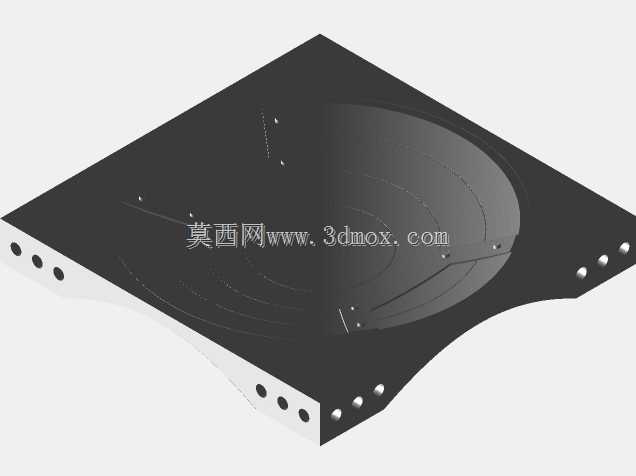

在文创周边定制、影视道具复刻的精密加工场景中，这类针对特定造型工件设计的CNC加工工装，是保障异形曲面加工精度、提升装夹效率的核心配套结构。日常加工美国队长盾牌这类带大弧度曲面、表面有细节纹理的金属或非金属工件时，普通平口钳、通用吸盘无法匹配工件背面的不规则轮廓，装夹时容易出现受力不均导致的工件变形，或是加工过程中工件移位造成曲面轮廓度超差，这套工装正是为解决这类异形件的加工装夹痛点设计。工装本体采用方块式基体结构，基体上的曲面型腔完全贴合盾牌工件的待加工背面轮廓，装夹时工件可以完全嵌入型腔内，保证粗加工、半精加工阶段工件的整体刚性，避免大进给铣削时产生振纹影响表面质量。基体侧边排布的多组定位孔，是配合CNC工作台的T型槽螺栓、定位销使用的，初次装夹时通过定位销完成工装与机床工作台的位置校准，后续批量加工时无需重复打表找正，能大幅缩短单件加工的辅助准备时间。设计时特意在基体的四个侧边预留了对称的装夹孔位，当工件正面的曲面、纹理全部铣削加工完成后，不需要更换夹具，只需要将工装整体翻转180度，通过侧边预留的孔位完成反向装夹，就可以对工件的背面、边缘轮廓进行切割加工，全程不需要二次拆卸工件，能有效避免二次装夹带来的定位误差，保证工件正反两面的形位公差符合设计要求。型腔的曲面加工精度直接决定了工件的装夹贴合度，建模时需要提前根据工件的毛坯余量预留0.1-0.2mm的工艺间隙，避免毛坯尺寸公差导致工件无法完全嵌入型腔，同时型腔表面不能做尖锐棱角处理，所有转角位置都预留了R0.5以上的圆角，防止装夹时应力集中划伤工件表面。工装的整体外形尺寸适配常规中小型CNC路由器、数控雕刻机的工作台行程，安装时不需要对原有工作台的装夹结构做改造，直接通过标准压板螺栓就可以完成固定，适配绝大多数桌面级、工业级数控铣削设备的加工需求。实际加工过程中，这类工装还可以根据加工材料的不同，在型腔表面粘贴防滑压敏胶垫，进一步提升工件装夹的摩擦力，针对铝、铜这类软质金属加工时，还能避免装夹压痕影响工件的最终外观质量。
