赛事级垃圾桶搬运作业机器人结构设计

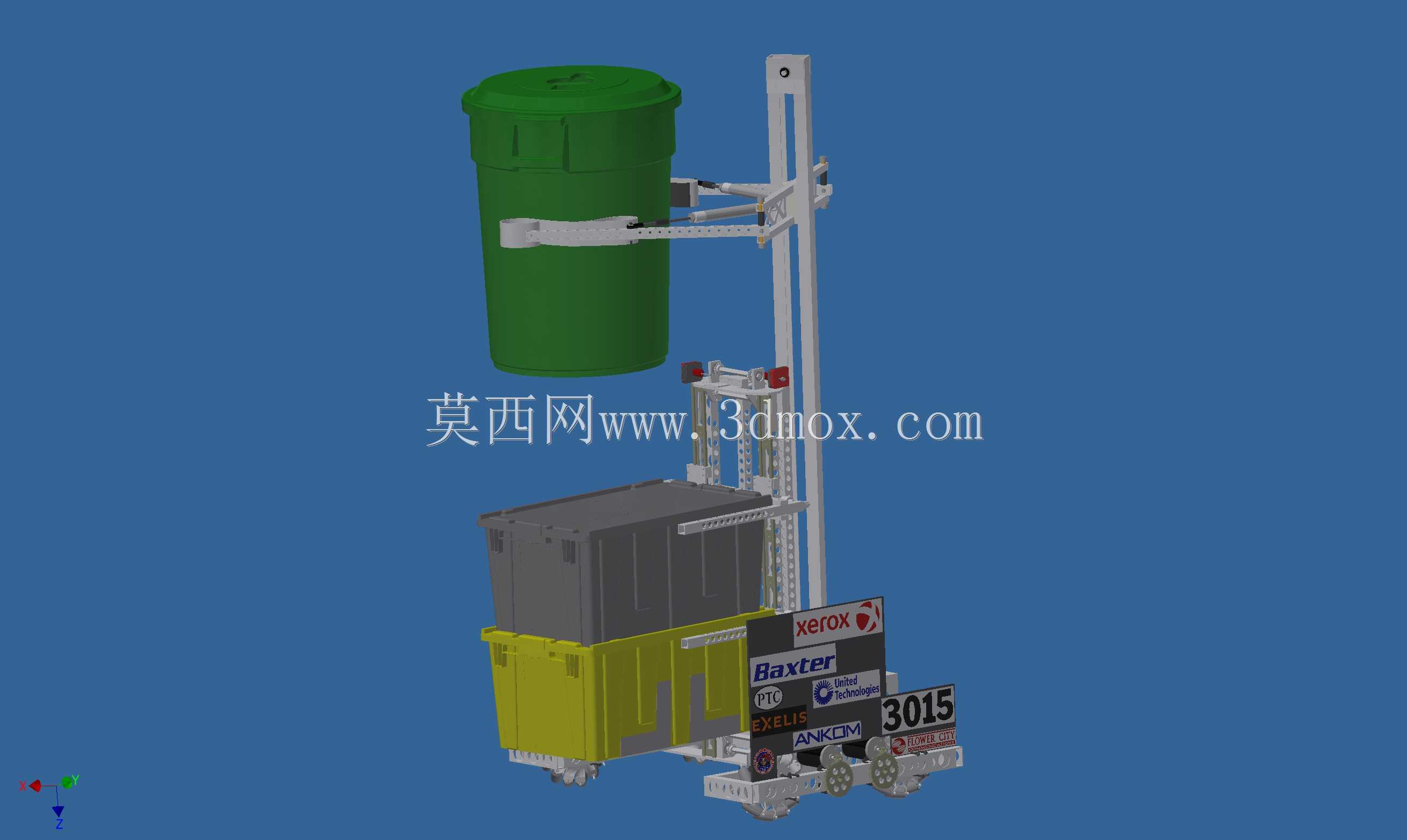

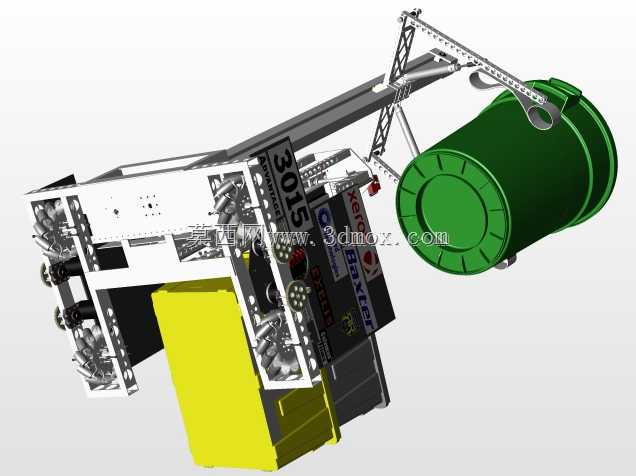

这款面向物料搬运场景设计的作业机器人，核心针对环卫场景中标准制式垃圾桶的转运、堆叠作业需求开发，整体采用铝型材搭建主体框架，兼顾结构强度与轻量化要求，适配赛事及小型环卫试点的作业工况。从结构布局来看，设备采用差速驱动移动底盘作为承载基础，底盘下部预留了驱动轮、从动脚轮的安装空间，两侧布置电池与控制元件的安装位，重心控制在底盘几何中心偏下位置，保证带载行驶过程中的抗倾覆能力，底盘上表面预留了标准垃圾桶的放置定位区，可直接承接从高位下放的垃圾桶完成堆叠存放。设备的垂直升降机构采用单立柱导轨加同步带传动的结构形式，立柱采用加厚铝型材加工，导轨副选用线性滑轨保证升降过程的直线度，传动侧配置同步轮与防滑同步带，搭配限位传感器实现升降行程的精准控制，升降行程覆盖从地面垃圾桶抓取高度到底盘堆叠位的全区间，可满足240L标准环卫垃圾桶的举升需求。夹持执行机构安装在升降滑台上，采用双侧弧形抱夹结构，夹爪内侧粘贴防滑橡胶垫，夹持时可贴合垃圾桶外壁的弧形曲面，通过电动推杆驱动夹爪开合，开合行程适配不同直径的圆柱型垃圾桶，夹持力可通过推杆电流反馈做闭环控制，避免夹坏塑料桶身。设计过程中优先考虑了作业边界的适配性，设备整体宽度控制在标准巷道通行要求范围内，回转半径满足狭小作业空间的转向需求，举升过程中夹持机构的横向伸出量经过校核，不会与周边障碍物发生干涉，底盘的承载能力经过冗余设计，可同时承载两个满装状态的标准垃圾桶完成移动作业。从实际作业逻辑来看，设备行驶到待搬运垃圾桶旁时，升降机构下降到低位夹持高度，夹爪闭合抱紧桶身后，升降机构带动桶身上升到设定高度，底盘行驶到垃圾桶存放点上方后，升降机构下降将桶平稳放置到底盘承载区，重复该动作即可完成多桶堆叠转运，整套动作流程可通过预设程序自动完成，也可切换手动遥控模式应对复杂作业场景。结构细节上，所有传动部位都预留了维护开口，同步带的张紧结构采用可调式安装座，日常维护无需拆解主体框架即可完成张紧度调整，电气走线全部沿铝型材槽内布置，外部加波纹管防护，避免移动过程中线路被剐蹭损坏，夹爪与滑台的连接部位采用浮动接头设计，可补偿桶身放置位置偏差带来的角度误差，保证夹持动作的成功率。
