双层结构汽车尾部扰流装置

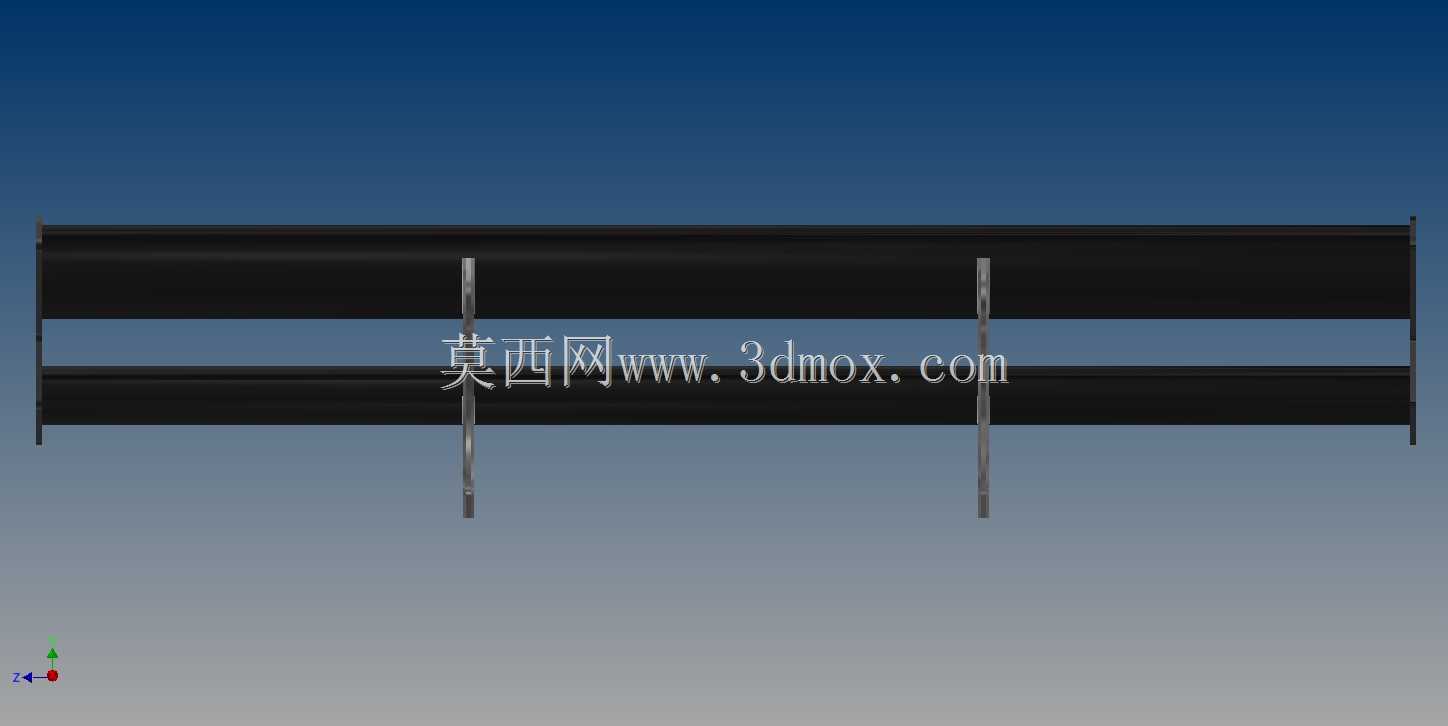

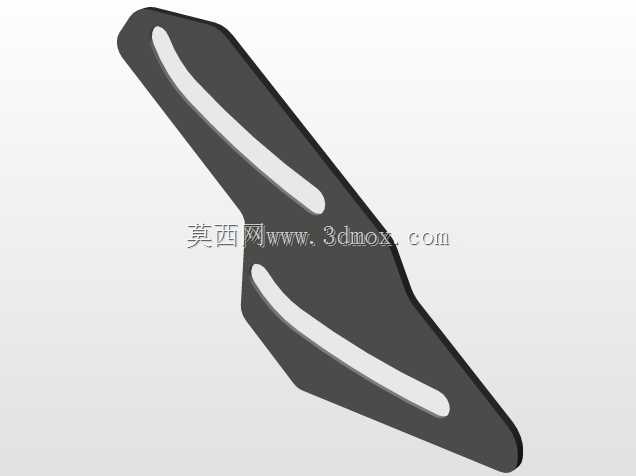

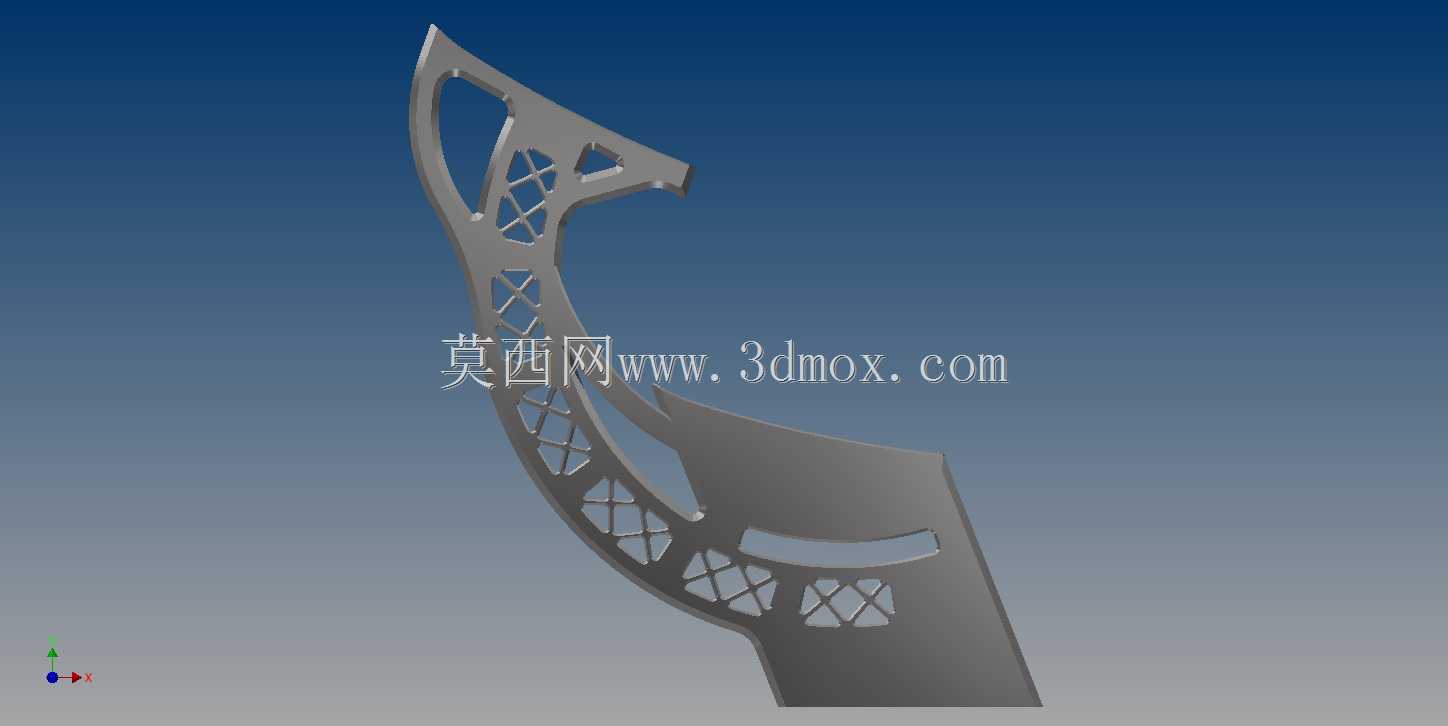

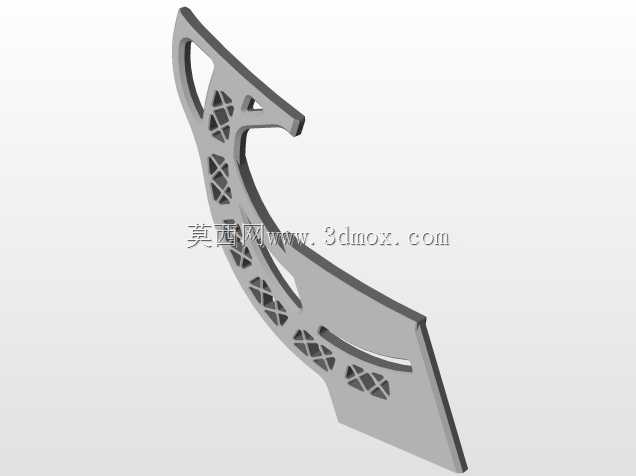

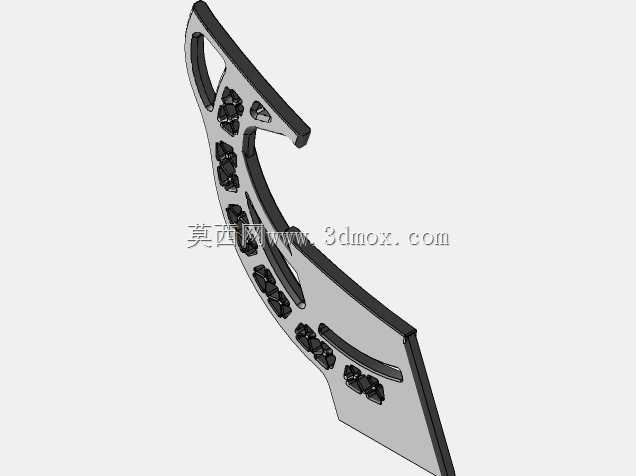

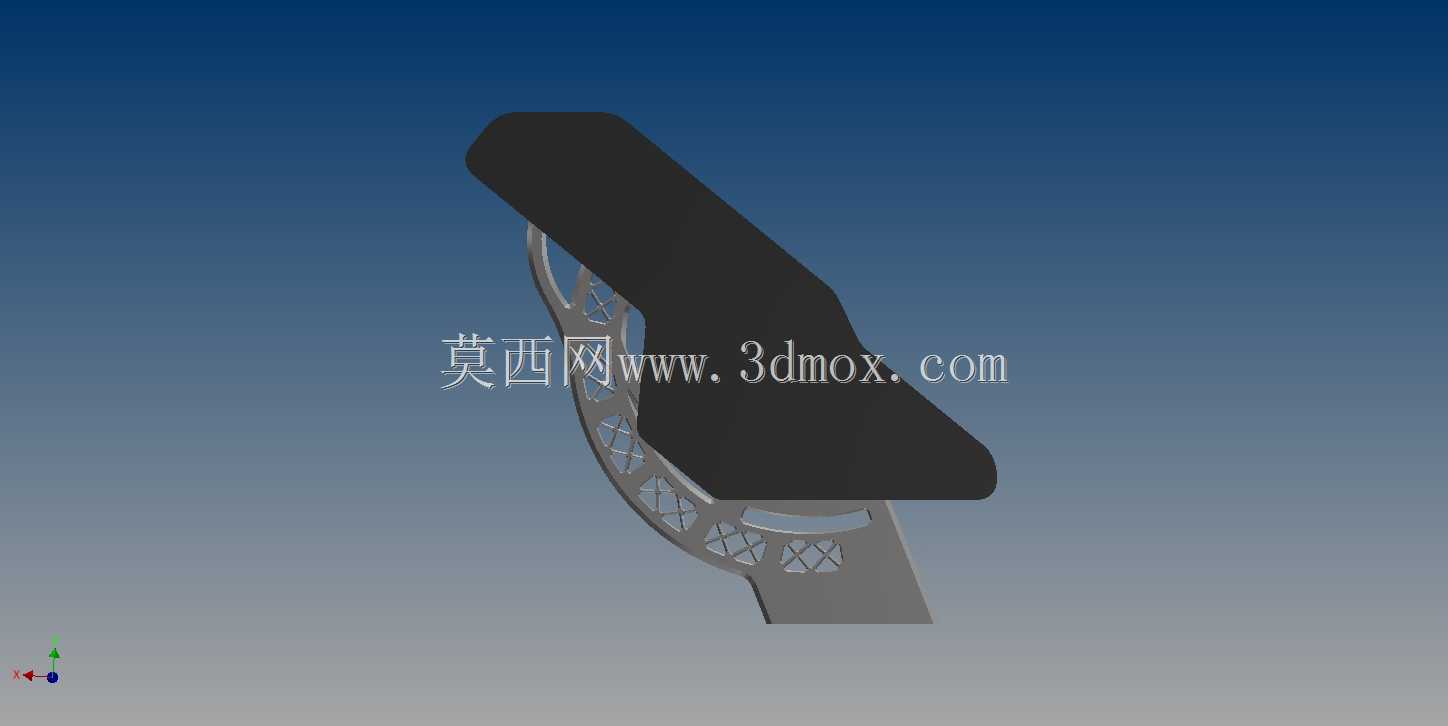

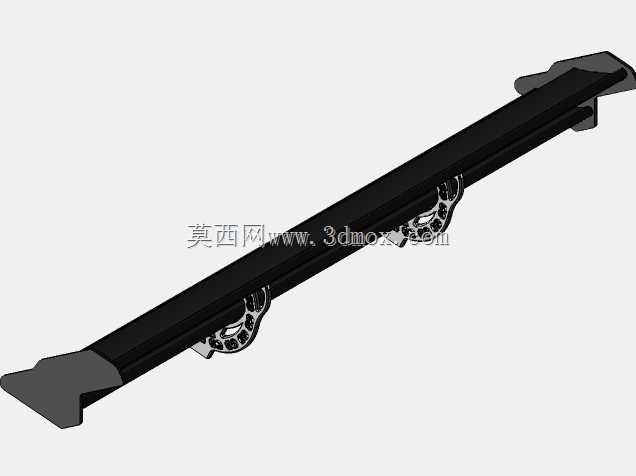

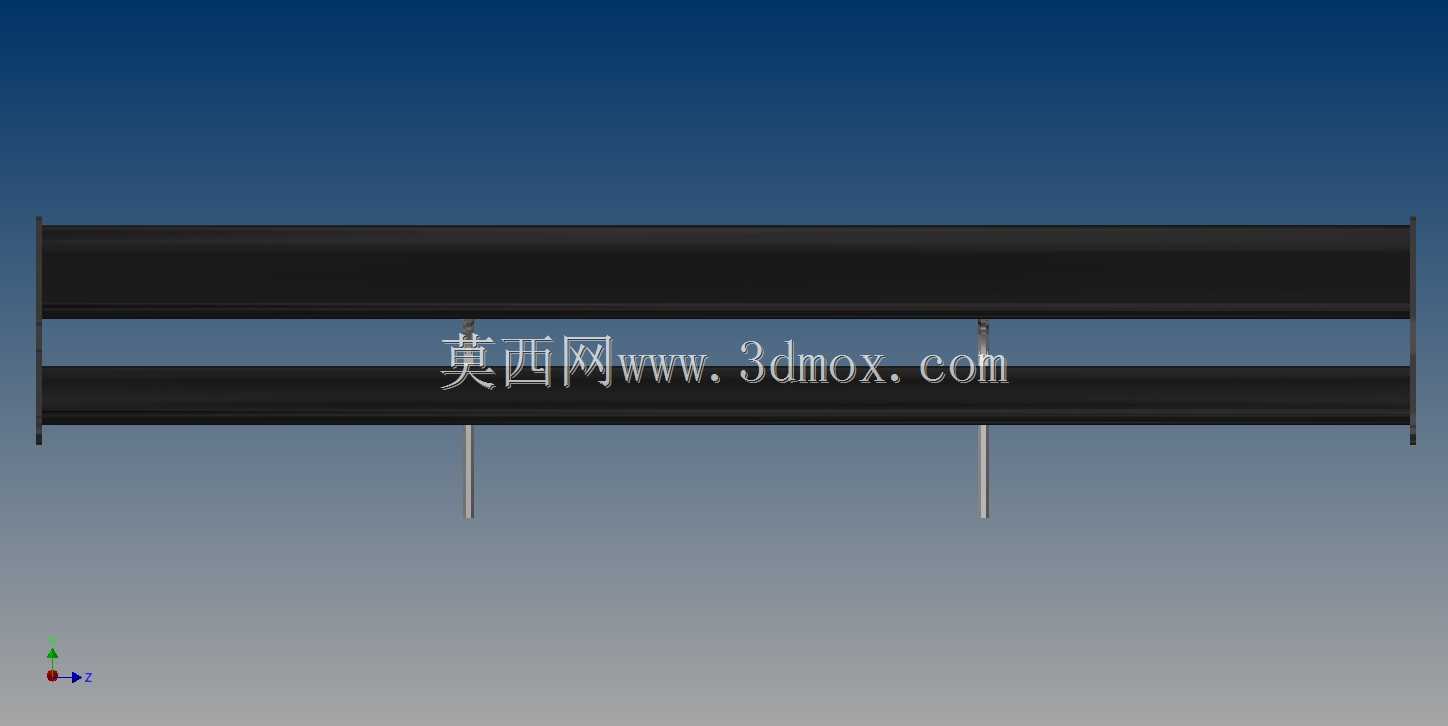

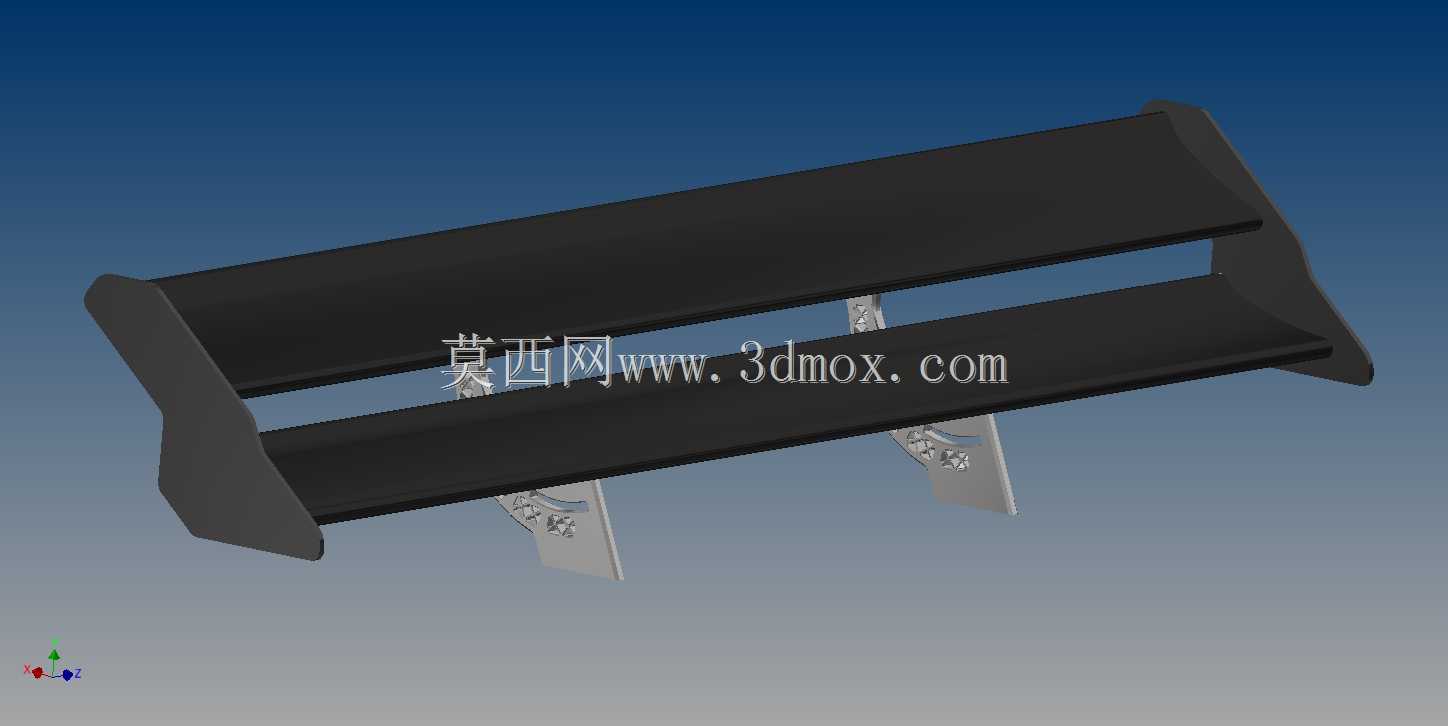

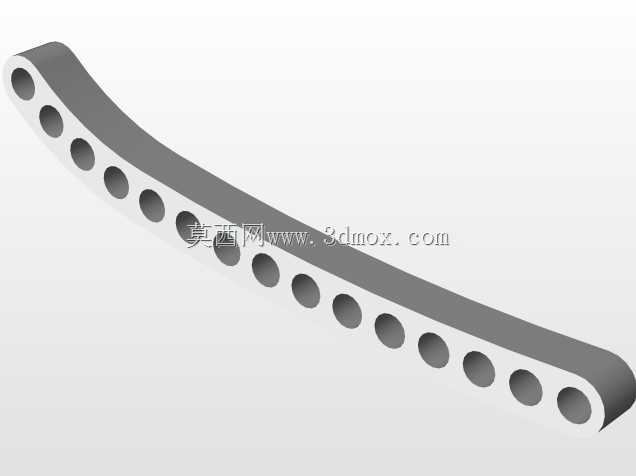

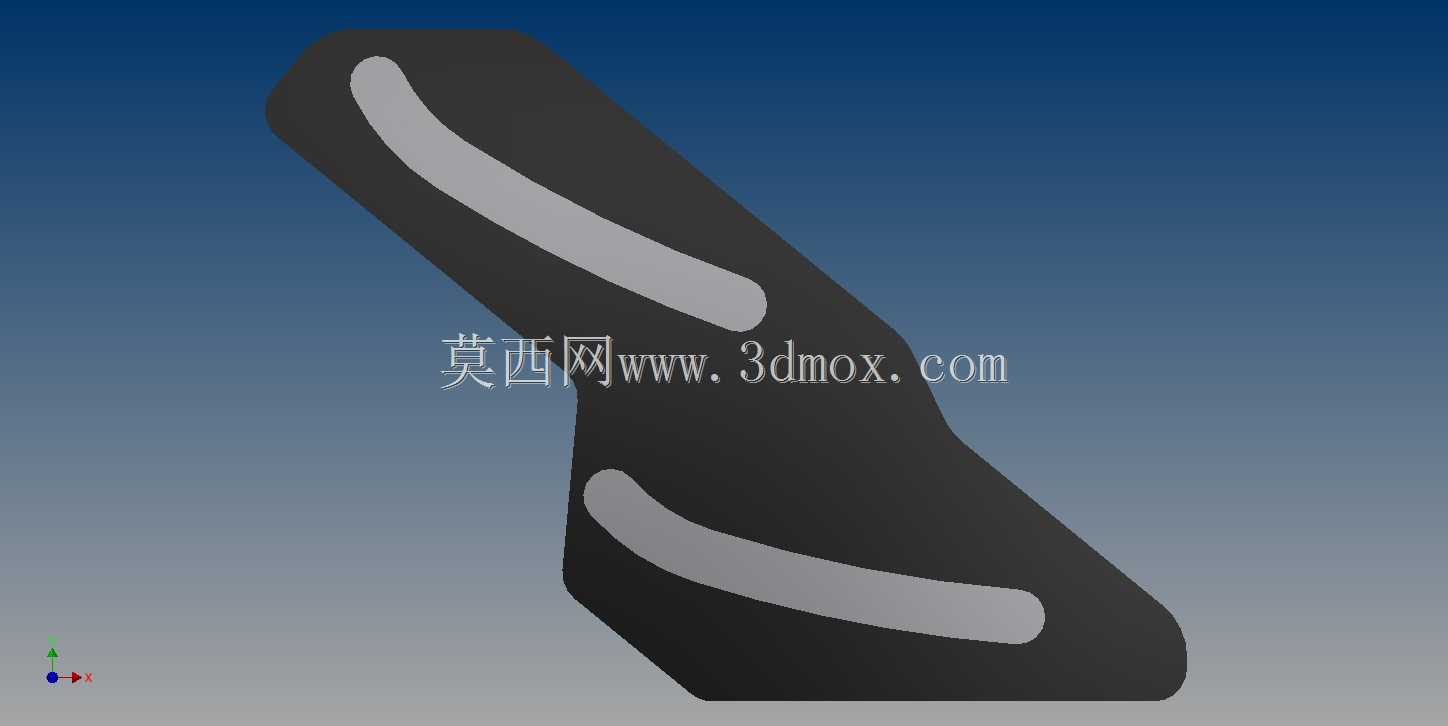

这款双层结构的尾部扰流装置，主要面向民用改装车与小批量定制车型的尾部空气动力学优化场景，日常使用中可在车辆高速行驶时梳理尾部紊流，降低车尾升力，提升高速行驶的轮胎抓地稳定性，减少高速状态下车尾发飘的概率。从结构设计来看，主体采用双层平行翼片布局，相比单层翼片可在不额外增加整体高度的前提下，提升气流梳理的有效作用面积，上下翼片之间预留的均匀间隙，可引导部分气流从两层翼片中间穿过，避免翼片下方形成过大的负压涡流区，降低额外的气动阻力。两侧的端板采用一体化弯折造型，既可以阻挡翼片两端的气流绕流，减少翼尖涡流带来的能量损耗，也能作为翼片的主支撑结构，连接上下两层翼片形成稳定的框架主体。安装支架采用金属板材冲压成型的L型结构，支架上预留了多组调节安装孔位，可适配不同车型后备箱盖的安装点位，同时支持一定范围内的翼片安装角度微调，满足不同使用场景下的下压力需求，支架与翼片、支架与车身的连接位置均做了贴合面的平面度处理，保证安装后连接刚性，避免高速行驶时出现翼片抖动的问题。设计过程中优先考虑了加工可行性，翼片主体采用金属板材弯折成型，不需要复杂的曲面模具，框架部分通过铝板数控切割即可完成加工，加工门槛低，适合小批量定制生产，整体结构没有复杂的异形曲面，建模过程中优先通过钣金特征搭建基础结构，再对边缘做圆角过渡处理，避免应力集中，同时兼顾外观的流畅性。安装边界方面，整体宽度适配常规紧凑型家用车的尾部宽度，安装后不会超出车身两侧宽度，符合道路使用的相关要求，支架的安装点位避开了后备箱盖的加强筋与锁具机构，不需要对原车结构做破坏性改动即可完成安装，翼片的安装高度控制在不遮挡驾驶员后方视野的范围内，保证日常行驶的后方视线安全。在实际使用场景中，这款扰流装置除了优化空气动力学表现外，也能兼顾尾部外观的装饰作用，双层结构相比常规单层尾翼更具层次感，适配不同风格的改装外观需求，结构强度方面可承受常规高速行驶的气流冲击，日常使用中不需要额外做结构加强，维护成本较低。
