六轮越野竞技机器人车架结构设计

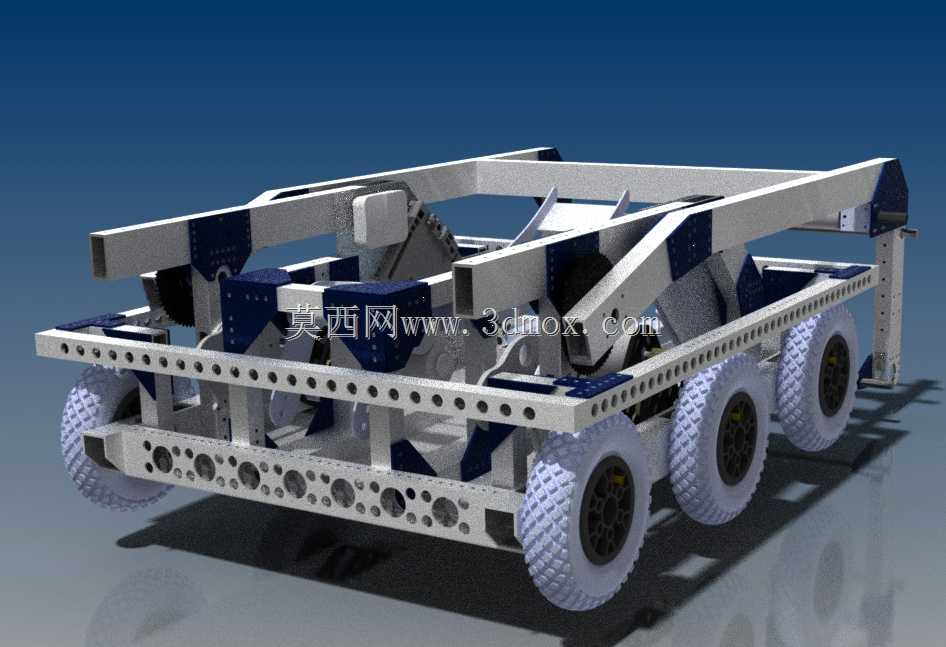

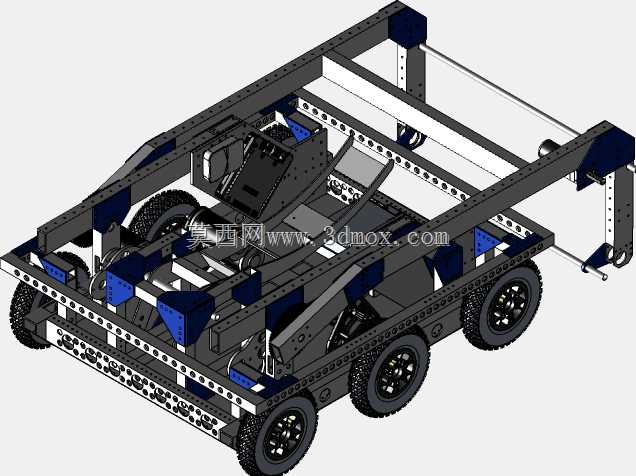

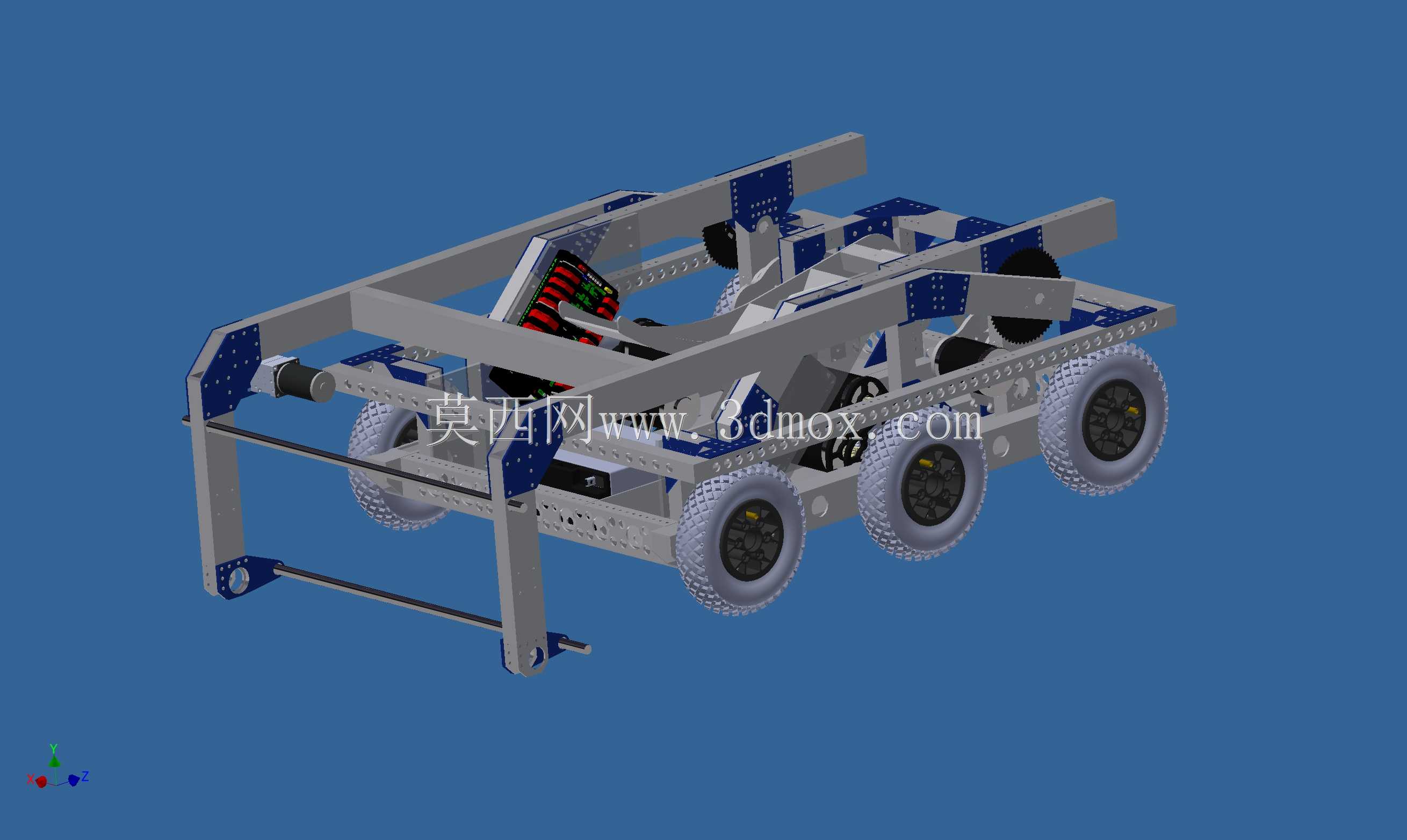

该轮式移动平台采用六轮对称布局设计，整体框架以镂空铝型材搭建为主，兼顾结构强度与整机轻量化需求，适配非铺装路面、竞技场地等复杂地形的通行场景，可作为竞技赛事参赛载体、户外巡检移动基座、特种作业搭载平台使用。从结构设计逻辑来看，车架主体采用多层框架叠合布局，上层预留了功能模块安装位，可根据实际使用需求加装机械臂、传感组件、任务执行机构等拓展部件，中层为动力传动系统预留安装空间，下层则直接衔接轮组悬挂结构，各层之间通过带定位孔的连接角件实现刚性固定，孔位采用等间距阵列排布，既方便加工时的定位装夹，也能在后期调试时灵活调整各部件的安装位置，适配不同重量、不同尺寸的搭载模块。轮组采用大颗粒深花纹越野轮胎，单轮与车架之间通过独立的连接支座固定，六轮分三对沿车架纵向对称排布，这种布局能在单侧车轮遇到凸起或凹陷障碍时，尽可能让更多轮胎保持与地面的接触面积，降低整机侧翻风险，同时分散单轮承受的冲击载荷，减少传动部件的受力峰值。车架侧面的长条形阵列孔并非仅为减重设计，实际可作为线束固定、外饰件安装、辅助传感器挂载的通用接口，无需额外在型材上二次钻孔，避免破坏框架的整体结构强度。从安装边界来看，整机宽度控制在常规竞赛通道允许的通行尺寸范围内，车架上层安装面的平面度通过型材拼接时的定位公差保证，可直接固定标准尺寸的控制箱、电池组等部件，轮组外缘超出车架主体的距离经过核算，在发生侧面碰撞时能率先吸收冲击，避免核心框架直接受撞变形。传动系统的安装位预留了齿轮传动组件的避让空间，可根据动力需求搭配不同减速比的传动组，实现低速大扭矩越障或是高速平地行驶的不同性能切换。车架前后端的横梁位置预留了任务机构的安装接口，可加装拾取装置、推铲等竞技常用执行部件，无需对主框架进行切割改造。整体结构没有采用一体化焊接设计，全部采用可拆卸的紧固件连接，方便参赛团队或是调试人员快速拆解更换受损部件，在日常维护时也能快速排查内部线路与传动件的磨损情况，适配赛事场景下快速抢修、快速调整配置的实际需求。
