液压动力单元集成阀块安装基板结构

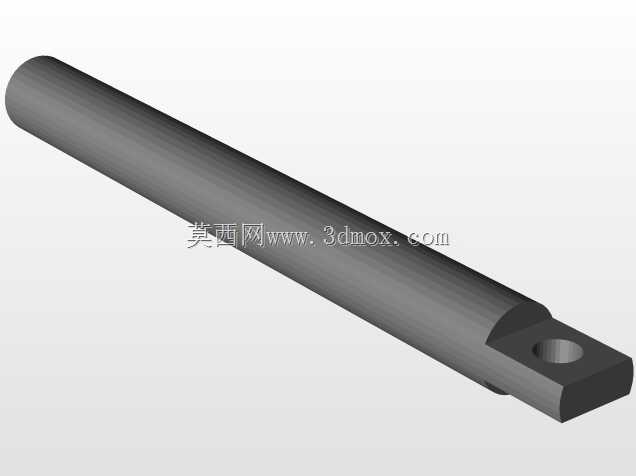

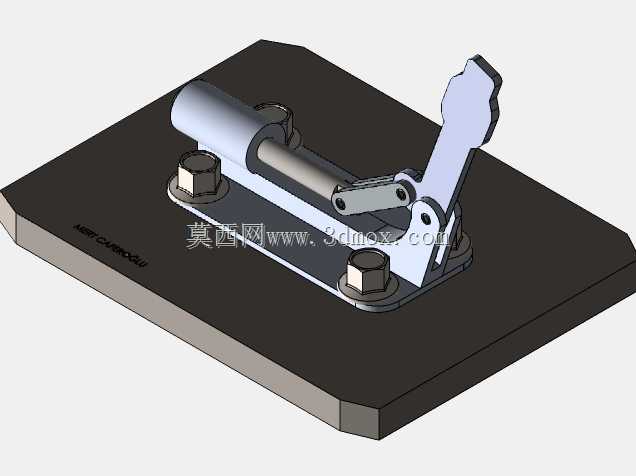

　　在小型液压动力单元的集成化设计中，这类阀块安装基板是衔接泵体、控制阀组与执行油路的核心承载构件，常见于机床液压夹具系统、小型工程机械辅助动作回路、仓储升降设备的动力站模块中，替代了传统分散式管路连接的布局，能大幅压缩液压系统的整体安装空间，减少管路接头带来的渗漏风险。从结构形态来看，该基板采用矩形切角的块状构型，主体厚度根据通油孔径与安装强度需求设定，边缘做斜切处理并非单纯的工艺美化，主要是为了避让安装舱体内的加强筋、走线槽等周边结构，避免装配时出现干涉，同时也能减少边角锐边对安装人员的划伤风险，也方便在紧凑空间内完成就位调整。

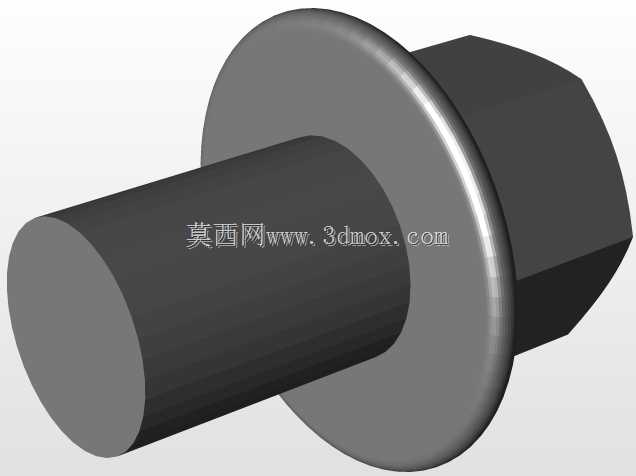

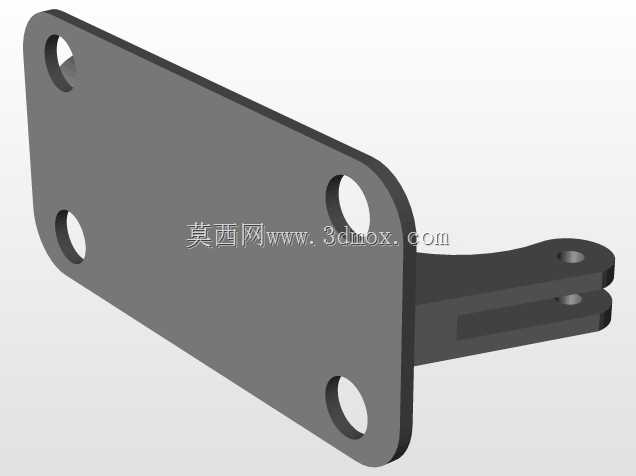

　　基板上分布的三个通孔为安装定位孔，孔位公差按照H7级精度设计，装配时配合内六角圆柱头螺钉完成与泵体端面、阀组安装面的刚性连接，孔位的位置度误差控制在0.02mm以内，保证接合面的密封件压缩量均匀，不会出现局部密封失效导致的压力油渗漏。设计这类基板时，首先要匹配对应泵组的输出油口位置，确保内部通油道的走向尽可能减少直角转弯，降低油液流动过程中的压力损失，通油道的孔径根据系统额定流量计算得出，避免通流面积不足导致的油温过快升高；基板的两个大平面需要经过精铣加工，表面粗糙度达到Ra1.6，保证与泵体、阀块接合时的平面度满足密封要求，不需要额外增加密封垫片，依靠O型圈的压缩即可实现高压密封。

　　在安装边界层面，该基板的外形尺寸完全适配标准10通径电磁换向阀的安装孔距，不需要额外制作过渡连接板，可直接叠加在齿轮泵的出油端，整体安装后突出泵体端面的尺寸控制在合理范围内，不会占用过多的阀组安装空间，适合在紧凑型液压站的布局中使用。实际应用中，这类基板承担着油路分配、元件承载的双重作用，泵体输出的压力油通过基板内部的油道直接输送到对应的控制阀口，省去了外接管路的连接环节，不仅能缩短装配周期，还能减少管路振动带来的接头松动问题，在长期连续运行的工况下，集成式基板的故障率远低于分散管路连接的结构。

　　设计过程中还需要考虑基板的材质选择，通常采用热轧钢板加工后做发黑处理，或者采用铝合金材质做硬质阳极氧化，前者适合高压大流量的工况，后者适合低压、对重量有要求的移动设备场景，两种材质的基板在安装孔位、油道布局上可以做到完全互换，方便不同应用场景下的选型替换。基板上的安装孔深度需要根据螺钉的旋合长度计算，避免孔深过浅导致螺钉无法锁紧，或者孔深过深钻通油道造成内泄，每个油道的末端都设计有工艺堵头，堵头采用锥形螺纹密封，装配时涂抹少量密封胶即可保证高压下无渗漏。在实际装配调试时，该基板不需要额外的定位工装，依靠泵体端面的定位止口即可完成快速对位，三个安装孔的位置刚好对应泵体端面上的螺纹孔，锁紧螺钉时按照对角顺序逐步拧紧，保证接合面受力均匀，避免基板变形导致的密封失效。这类集成式基板的应用，让小型泵系统的结构更加紧凑，维护时只需要拆卸对应的阀组即可，不需要拆解全部管路，大幅降低了后期维护的工作量，在批量生产的液压动力单元中，这种结构已经成为主流的设计方案。
