带加强筋斜向支撑安装座结构设计

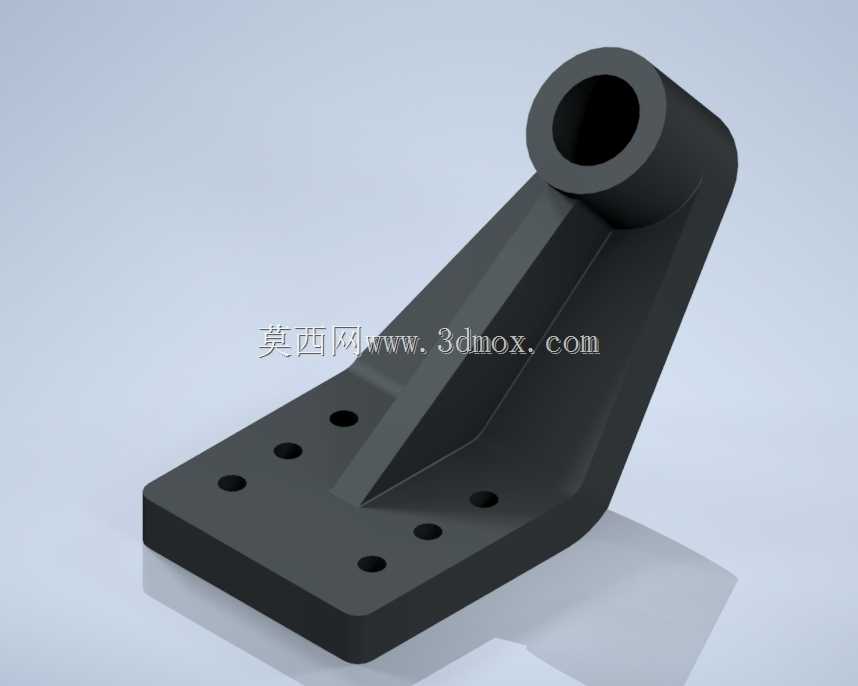

　　该支撑类结构件常见于流体控制管路系统、小型工业设备机架的辅助支撑场景，主要承担斜向载荷的传导与部件定位功能，可作为阀组、小型气动元件、检测传感器的安装承载基体，在低压流体控制回路、小型实验台架、非标自动化设备的局部支撑工位中适配性较强。从结构功能来看，底部带孔的矩形安装板为整个零件提供安装基准，板面上的六个通孔沿支撑筋的两侧对称排布，可适配M6或M8规格的内六角螺栓完成与安装基面的锁附，安装时需保证基面平面度不低于0.1mm/100mm，避免锁附后零件产生内应力导致上部安装孔位同轴度偏差。

　　上部的空心圆柱筒为被支撑部件提供安装定位，内孔可根据适配元件的外径做公差匹配，常规工况下选用H7级基孔制公差即可满足多数轴类、阀类元件的插接安装需求，圆柱筒的端面需做倒角处理，便于元件装配时的导入，同时去除加工毛刺避免划伤配合面。连接底板与上部圆柱筒的斜向支撑板为主要承力结构，板厚根据额定载荷计算选取，两侧的三角加强筋沿斜板的受力方向布置，可有效抵消斜向载荷产生的弯矩，避免支撑部位在交变载荷下出现疲劳断裂，加强筋与底板、斜板、圆柱筒的连接处均做R3-R5的圆角过渡，减少应力集中点，提升结构的抗疲劳性能。

　　设计过程中需优先确定上部圆柱筒的中心高度与倾斜角度，该参数直接决定被支撑元件的安装姿态，需匹配整体设备的管路走向或元件安装角度要求，再根据载荷大小核算底板尺寸、安装孔间距与筋板厚度，安装孔的边距需满足螺栓安装的扳手空间要求，避免出现螺栓无法顺利锁附的问题。建模时需注意各连接部位的拔模斜度设置，若采用铸造工艺生产，拔模斜度取1:100即可，若采用机加工方式制作，可适当减小圆角半径提升加工便利性。该零件的安装边界需注意：上部圆柱筒的外圆与周边结构件需预留至少5mm的装配间隙，避免元件安装时与周边部件产生干涉，底板的安装孔位需与基面的螺纹孔位置严格对中，孔位公差控制在±0.2mm以内即可满足常规装配需求。

　　实际应用中，该类支撑座可根据使用场景更换材质，常规工况下选用Q235碳钢做表面喷塑处理即可满足防锈与强度要求，若用于腐蚀环境可更换为304不锈钢材质，若有轻量化需求也可选用铝合金6061-T6材质做阳极氧化处理，不同材质下的筋板厚度需做对应调整，铝合金材质的筋板厚度需比碳钢材质增加20%-30%以保证同等结构强度。
