手持便携干燥器结构设计方案

这款手持干燥器的结构设计，首先围绕小范围定点吹干的实际作业场景展开，日常可用于实验室玻璃器皿局部残液吹干、电子元器件焊接后助焊剂风干、小型工件表面水渍快速去除，也可适配家用场景中缝隙类位置的干燥作业，相比大型固定式干燥设备，它的操作灵活性更强，作业时无需移动待处理工件，手持设备即可对准目标位置完成干燥操作。

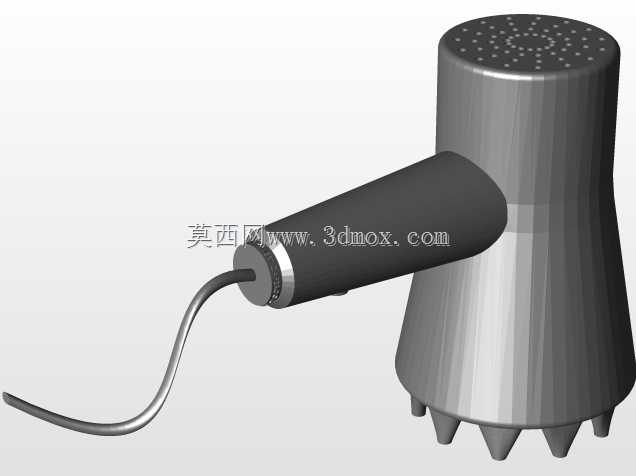

从功能结构来看，设备主体采用上粗下收的锥台形腔体设计，腔体内部预留了风机与加热组件的安装空间，顶部端面均匀排布密集出风孔，孔位采用环形阵列布局，既保证出风覆盖范围均匀，也能避免单孔风速过高造成待处理物件表面损伤；底部设置的锥形凸起结构，可在设备临时直立放置时起到防滑支撑作用，同时避免底部端面直接接触工作台面，防止出风端被杂物堵塞。侧置的手柄采用符合人体工学的圆柱造型，手柄与主体腔体的连接角度经过反复调整，作业时手腕可保持自然放松状态，长时间操作不易产生疲劳感，手柄尾端引出的电源线做了防弯折过渡处理，避免频繁摆动造成线芯断裂。

设计过程中优先考虑了安装边界的适配性，主体腔体最大外径控制在单手握持可环绕的尺寸范围内，手柄长度适配成年手掌抓握尺度，整机直立放置时的占用面积不足普通A4纸的六分之一，可直接放置在工作台边角位置，不会占用过多作业空间。内部风道采用渐扩式结构设计，气流从风机输出后沿锥台内壁均匀扩散至顶部出风孔，有效降低风阻与运行噪音，手柄内部预留了控制开关的安装位，走线沿手柄内壁排布，与腔体内部的发热组件保持安全隔热距离，避免线路长期受热老化。

细节结构上，手柄与主体的连接位置做了圆弧过渡处理，既消除结构应力集中点，也方便日常使用后的表面清洁，没有易积灰的直角缝隙；电源线的出线位置设置了硬质护套，可承受上万次弯折测试，适配不同作业角度下的线体摆动需求。整体结构没有冗余的装饰性部件，所有外形设计均服务于功能实现，各部件的连接卡扣位置均做了隐藏式处理，既保证外壳装配的紧密性，也避免外露卡扣勾挂作业人员衣物或待处理工件。
