带移动工作台三轴数控加工设备结构

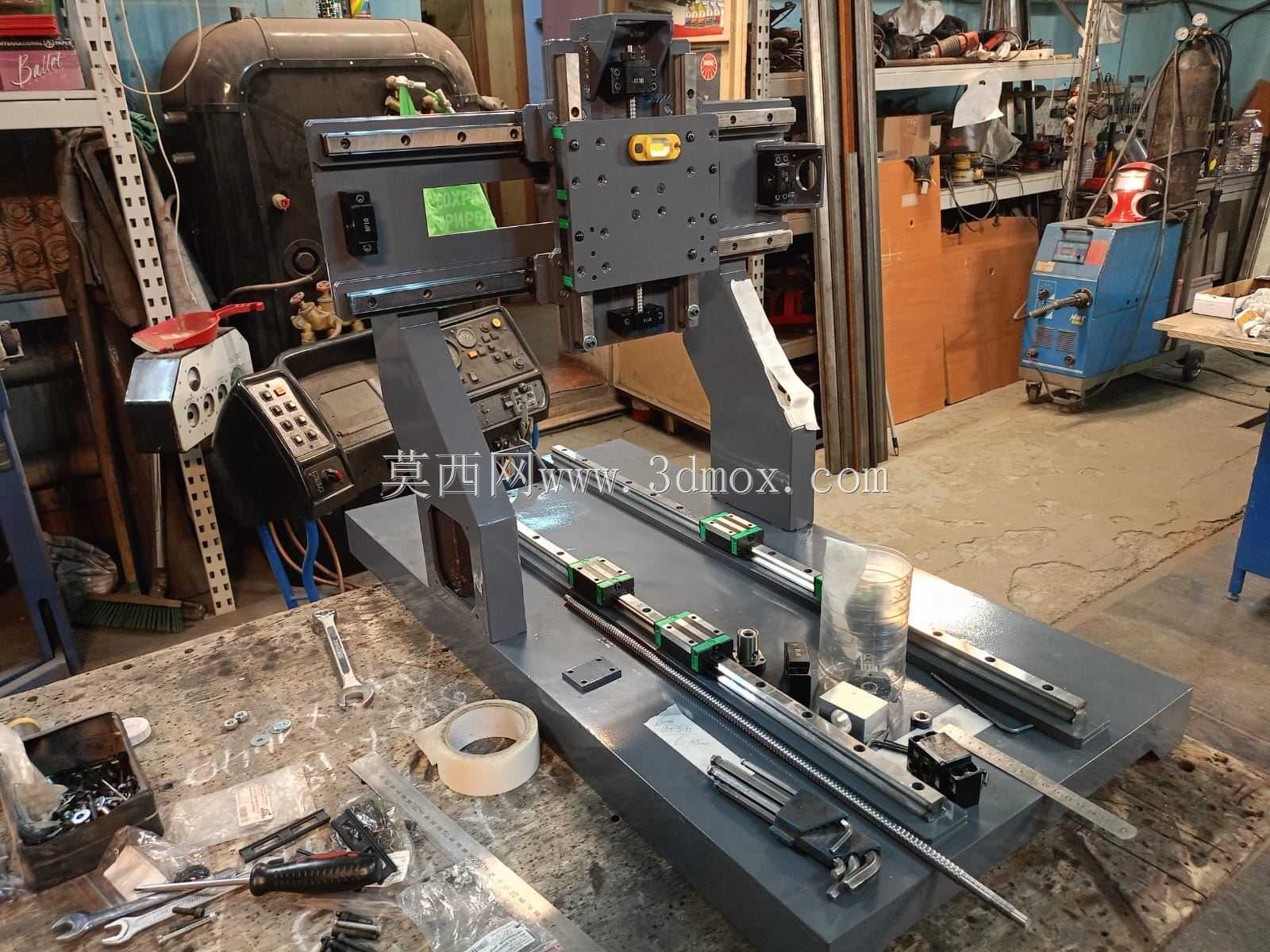

　　这套三轴数控加工设备的结构设计，核心围绕小型精密零件加工场景的实际需求搭建，适配小批量多品种的五金零件、非标工装组件的铣削、钻孔、轻量镗削作业，常见于街边机械加工门店、院校实训车间、小型五金加工厂的生产工位，相比大型立式加工中心，它的占地尺寸更小，对厂房层高、地面承重的要求更低，不需要专门做设备基础硬化，普通水磨石地面调平后即可完成安装固定。设备采用移动工作台式的结构布局，和定工作台龙门移动的结构不同，它的X、Y轴传动组件全部集成在工作台下方，Z轴主轴组件固定在立式门架上，加工过程中工作台带着待加工工件完成X、Y方向的进给运动，主轴侧只完成Z向的上下进给，这种布局的优势在于运动部件的重量更恒定，不会因为主轴侧搭载不同重量的加工附件导致进给负载波动，传动精度的保持性更好，日常维护时只需要定期清理工作台下方导轨的切屑即可，不需要登高清理门架导轨的杂物。

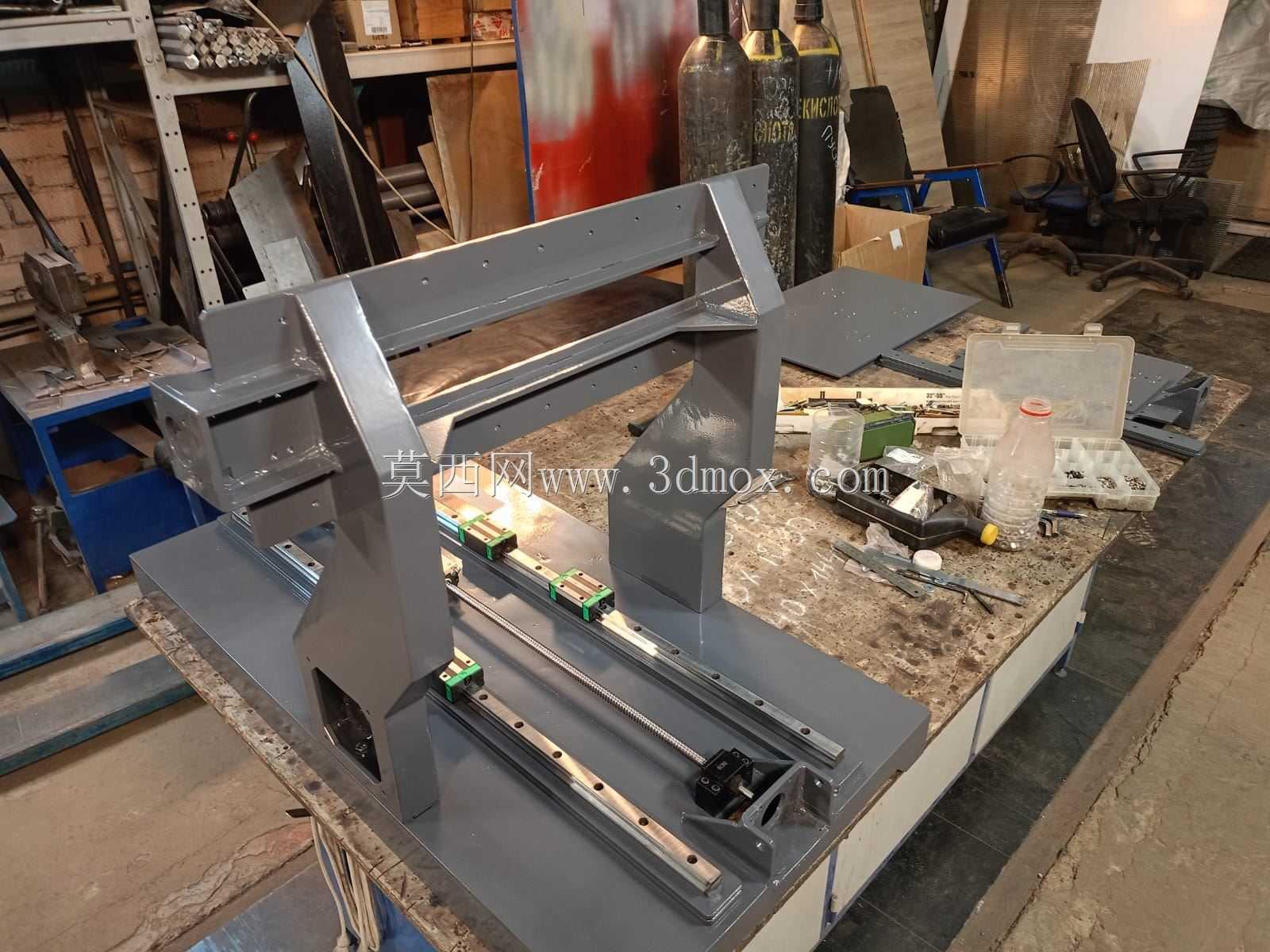

　　从安装边界来看，设备的整体外轮廓宽度控制在1.2米以内，纵深长度不超过1.5米，高度在1.8米左右，预留的操作维护空间只需要在设备正面留出0.8米的操作位，左右两侧各留0.3米的走线、维护空间即可，不需要占用大面积的厂房区域，甚至可以直接放在普通的工业厂房隔断工位里使用。整体机架采用钣金折弯件拼接加局部焊接加强的结构，所有的钣金连接位都设计了折弯翻边，既可以提升机架的整体刚性，减少加工过程中的共振，又可以作为切屑、切削液的挡边，避免加工过程中杂物飞溅到设备外部，工作台面采用T型槽结构设计，可以直接搭配通用型平口钳、简易工装夹具完成工件装夹，不需要额外定制专用的工作台转接板，适配市面上绝大多数的小型机加工装夹附件。设计过程中特意将传动丝杠的安装位做了抬高处理，和工作台面之间留出了足够的落屑空间，避免金属切屑堆积在丝杠螺母座附近磨损传动部件，导轨副全部采用带密封端盖的线性导轨，可以阻挡大部分的细切屑和切削液雾气进入导轨滚道内部，延长导轨的维护周期。主轴单元采用模块化的安装结构，可以根据实际加工需求更换不同功率的电主轴，不需要改动Z轴滑台的安装孔位，既可以搭载低转速大扭矩的主轴做有色金属的重切削，也可以更换高转速主轴做塑料、铝合金零件的精加工，适配不同行业的加工需求。

　　设备的电气安装腔全部设计在机架的后侧位置，和加工区域完全隔开，中间用密封钣金做分隔，避免切削液、切屑进入电气腔造成线路短路，电气腔的门板上预留了散热通风孔，搭配防尘滤网可以在保证散热的同时阻挡加工粉尘进入。在实际使用场景中，这类小型三轴数控设备可以完成普通小型零件的平面铣削、轮廓铣削、钻孔、攻丝等常规加工工序，加工精度可以满足一般非标零件的公差要求，对于维修车间的零星配件加工、小型企业的新产品打样来说，它的投入成本更低，操作门槛也不高，不需要专门配备高级编程人员，普通机加工操作人员经过简单培训就可以完成设备操作和简单程序编写。

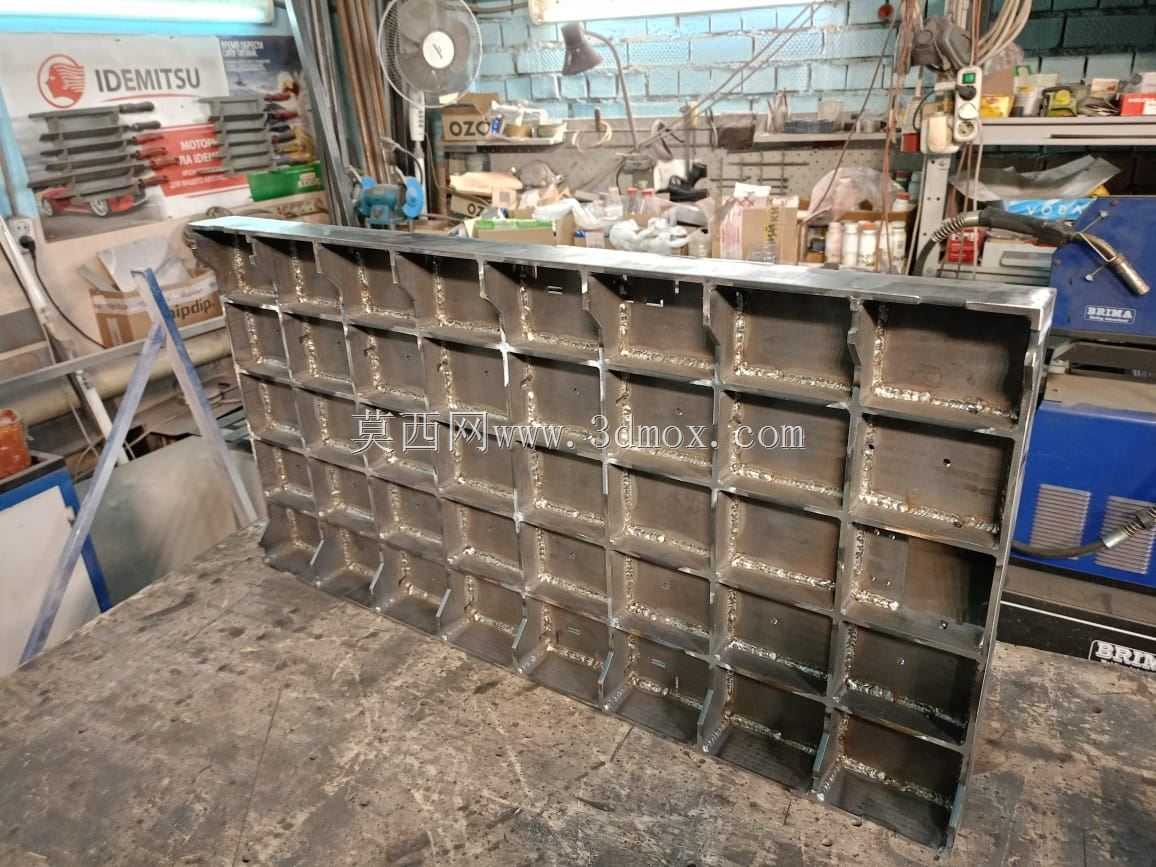

　　设计时还考虑了日常排屑的需求，工作台的四周都设计了向中间倾斜的导屑面，加工产生的切屑会顺着导屑面滑到设备前端的排屑口位置，操作人员只需要定期清理排屑口下方的集屑盒即可，不需要每次加工完都清理整个工作台面的切屑，减少日常维护的工作量。整体结构没有采用复杂的铸造机身，全部采用钢板焊接和钣金拼接的结构，加工制造的难度更低，生产周期更短，也方便后期对设备进行局部改装，比如加装第四轴转台、加装冷却喷雾装置、加装自动对刀仪等附件，不需要对机身主体结构做大规模改动，扩展性能足够适配多数小型加工场景的升级需求。
