JGB37-520直流行星减速电机结构设计

　　这款直流行星减速动力单元，在小型自动化设备、智能代步装置、民用机电产品里的应用覆盖度极高，日常做结构选型时经常会碰到这类规格的部件，很多桌面级传动机构、小型输送线的驱动端，都会选用该类减速比配置的动力部件来匹配低转速大扭矩的输出需求。从结构设计逻辑来看，该部件采用同轴式布局，输出轴与电机转子轴心完全重合，能最大程度压缩径向安装空间，对于安装位局促的小型设备来说，这种布局可以省去额外的传动换向结构，直接将动力输出端对接负载端，减少传动链路的功率损耗。整机的外壳采用阶梯式圆柱结构，靠近输出端的大直径段是行星减速舱，内部集成多级行星齿轮组，通过齿圈与行星轮的啮合传动，将后端直流电机的高转速低扭矩输出，转换为低转速大扭矩的动力输出，

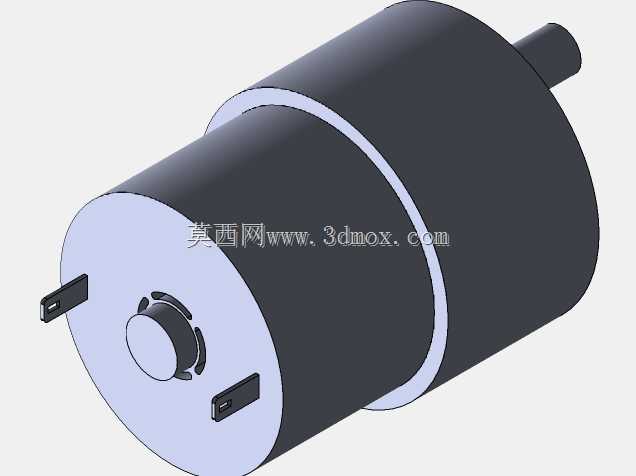

　　该款319RPM的额定输出转速，刚好匹配多数小型负载的运行线速度需求，不需要额外加装调速结构就能直接适配多数轻载传动场景。输出轴采用单出轴光轴设计，轴端预留的扁位结构可以方便安装同步轮、联轴器或者驱动轮，避免传动过程中出现轴与连接件打滑的问题，轴伸长度经过优化，既可以满足常规连接件的安装深度需求，又不会因为轴伸过长导致径向受力时出现轴端挠度过大的问题。后端的小直径段是直流电机本体，外壳采用导磁钢材冲压成型，既可以作为磁路的一部分提升电机效率，又能起到结构防护的作用，尾部的出线端采用侧出式设计，接线端子可以直接对接驱动电路，不会占用轴向的安装空间，在做安装位布局时不需要在电机尾部预留额外的走线空间。安装边界方面，

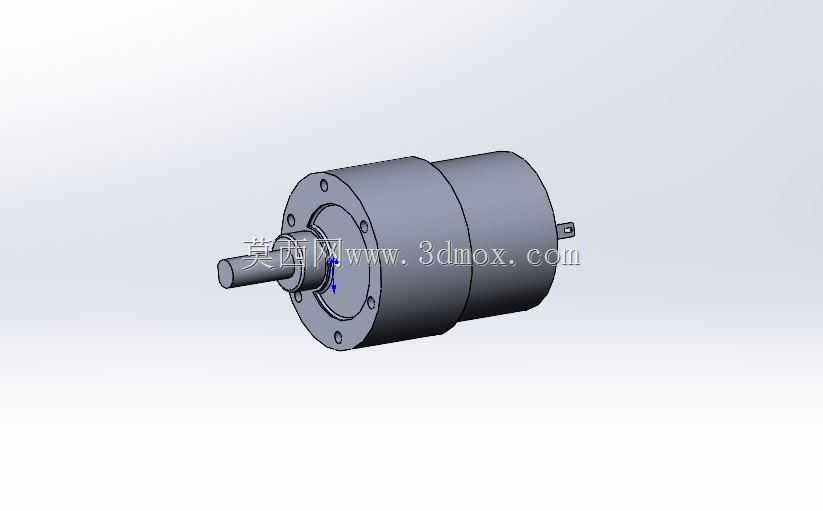

　　减速舱端面上均匀分布的安装孔，可以直接通过螺丝将整机固定在设备的安装立板上，安装孔的节圆直径与37系列减速电机的通用安装尺寸完全兼容，做设备迭代时可以直接替换同系列不同减速比的型号，不需要重新加工安装位。在实际选型应用中，这类减速电机常被用在小型智能小车的驱动轮、自动售货机的出货机构、桌面级3D打印机的送料机构、小型传送带的驱动端，这类场景普遍对安装空间有严格限制，同时需要动力单元在低转速下能输出足够的扭矩，带动负载平稳运行，同轴减速的结构刚好能满足这类需求。设计建模过程中，需要重点关注减速舱与电机本体的配合止口尺寸，止口的配合公差直接影响内部齿轮组的啮合精度，如果止口同轴度偏差过大，会导致行星齿轮运转时出现偏载，

　　不仅会增大运转噪音，还会加速齿轮磨损，缩短整机的使用寿命。输出轴与行星架的连接采用过盈配合加周向定位的结构，能保证大扭矩输出时轴与行星架之间不会出现相对转动，避免动力传递过程中出现空程。外壳表面没有做多余的造型设计，全部采用规则圆柱面与平面结构，既方便加工生产时的装夹定位，又能在做设备结构设计时，方便做安装位的避让设计，不需要为复杂的曲面造型预留额外的空间。在做三维建模时，需要准确还原各段壳体的直径尺寸、安装孔的位置度、输出轴的轴径与轴伸长度，这些尺寸都是直接影响安装适配性的关键参数，尤其是安装孔的分布角度与节圆直径，必须与通用安装规范保持一致，否则会出现模型导入装配体后无法对齐安装孔的问题。另外尾部出线端的位置与尺寸也需要准确还原，在做整机布线设计时，可以提前预留出线的空间，避免装配时出现线材与周边结构干涉的问题。这类减速电机的齿轮组全部封装在壳体内部，出厂时已经填充好润滑脂，日常使用不需要额外维护，对于民用设备和小型工业设备来说，这种免维护的特性能大幅降低后期的运维成本，这也是该类部件被广泛应用的重要原因。在做结构校核时，需要重点关注输出轴的径向受力上限，这类小型减速电机的输出轴轴承承载能力有限，不适合承受过大的径向载荷，如果负载端需要带动皮带轮或者链轮，需要尽量让传动件靠近轴承安装位，缩短轴的受力力臂，避免轴承受力过大提前失效。
