华信天翁M12框架式FDM熔融沉积3D打印设备

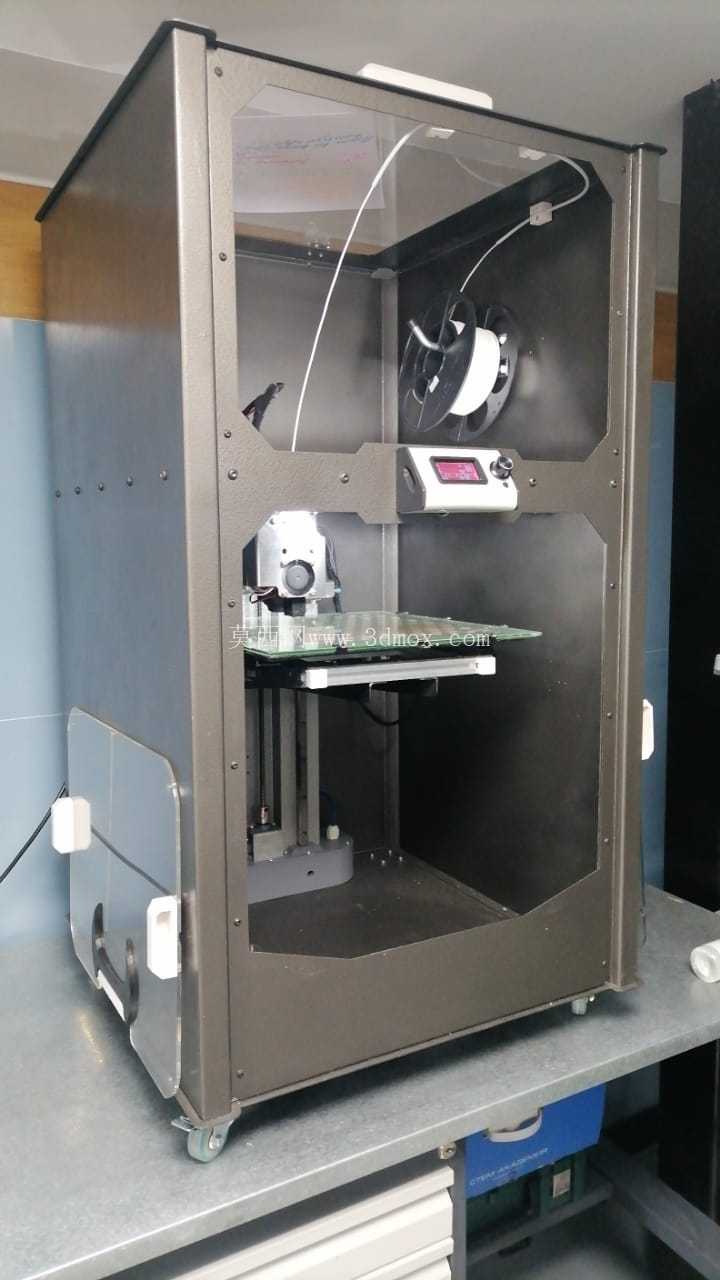

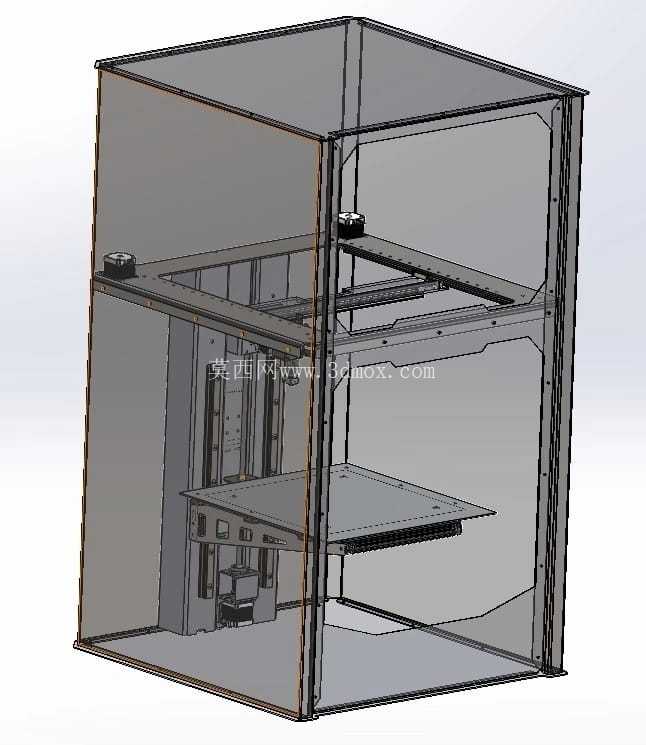

　　这款框架式FDM熔融沉积成型设备，核心面向个人创客、小型工作室的定制化零件打样、创意模型制作场景，也可用于中小批量功能性工装夹具的快速试制，覆盖手办原型制作、机械非标零件验证、教学实训实操等多个实际使用场景，能满足PLA、ABS等常见热塑性耗材的成型需求，无需依赖工业级大型打印设备的高投入门槛，即可完成精度要求适中的实体零件制作。设备采用铝型材搭建的立方框架作为主体承载结构，这种开放式框架搭配封闭舱门的设计，既保证了整体结构的刚性，减少运动部件高速移动时产生的共振，又能通过封闭舱体维持舱内温度稳定，降低ABS等易翘曲耗材打印时的层间开裂、边角翘边概率。

　　舱门采用亚克力板材制作，通过磁吸附方式实现闭合，无需额外安装锁扣或铰链结构，开合操作便捷，同时透明材质可让操作人员全程观察舱内打印状态，及时发现堵头、翘边、耗材耗尽等异常情况，磁吸附的固定方式也能在舱内压力因耗材加热出现小幅波动时自动泄压，避免舱门被冲开或框架出现形变。设备的成型空间为320mm×330mm×300mm，足以覆盖绝大多数个人用户、小型工作室的常规打印需求，外部整体尺寸控制在505mm×505mm×510mm的范围内，放置在常规工作台面即可使用，不需要额外预留过大的安装空间，设备底部预留了标准的脚轮安装孔位，也可根据使用需求加装减震脚杯，降低设备运行时的振动传递，提升打印成型精度。

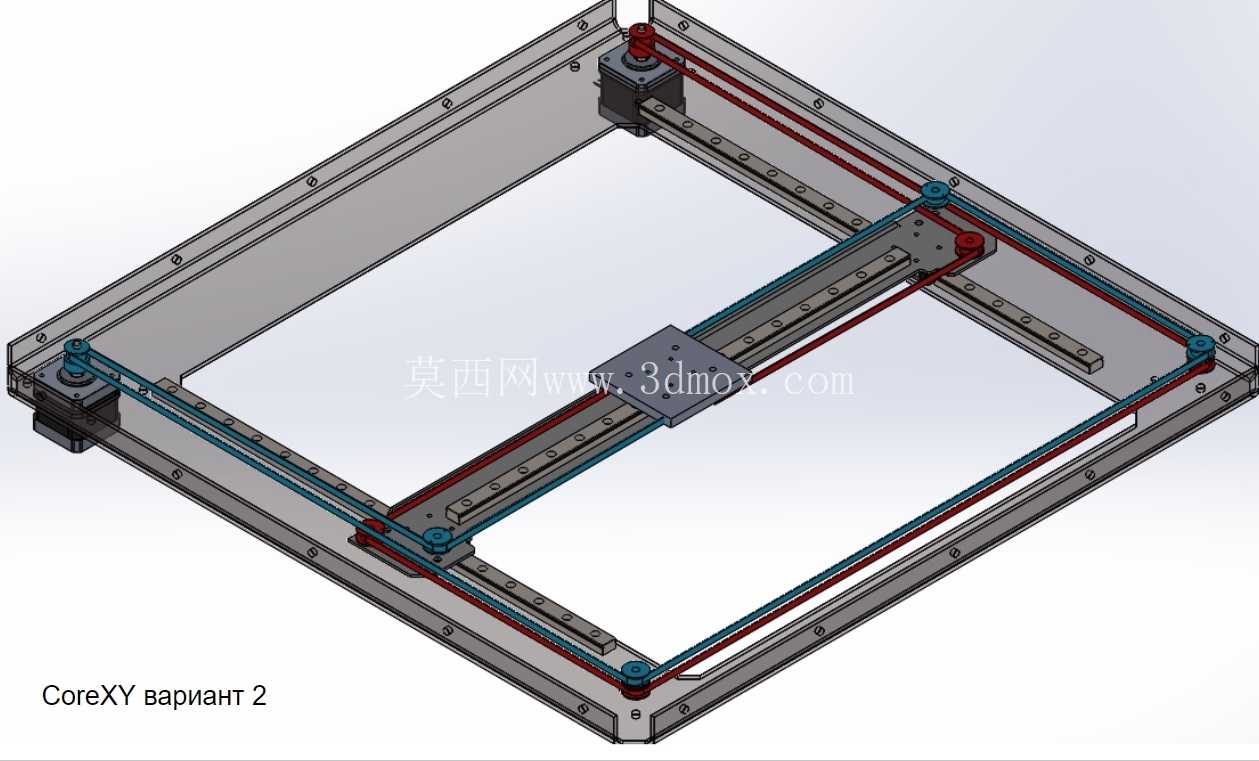

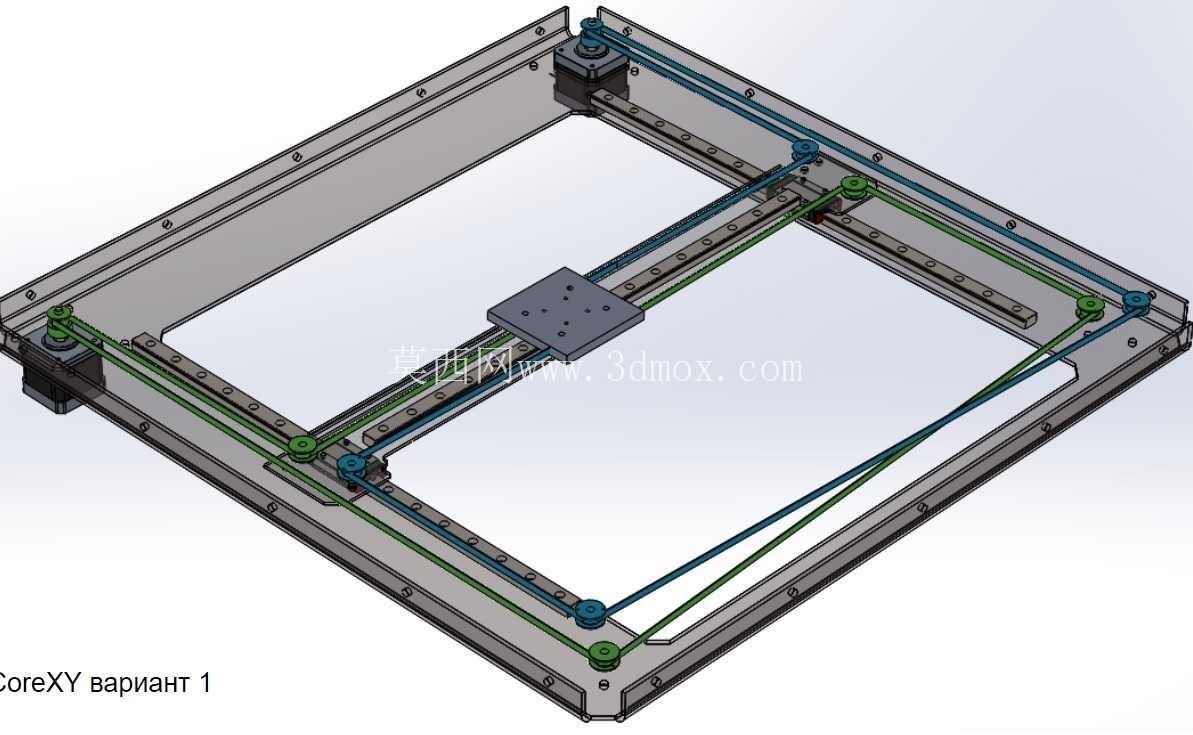

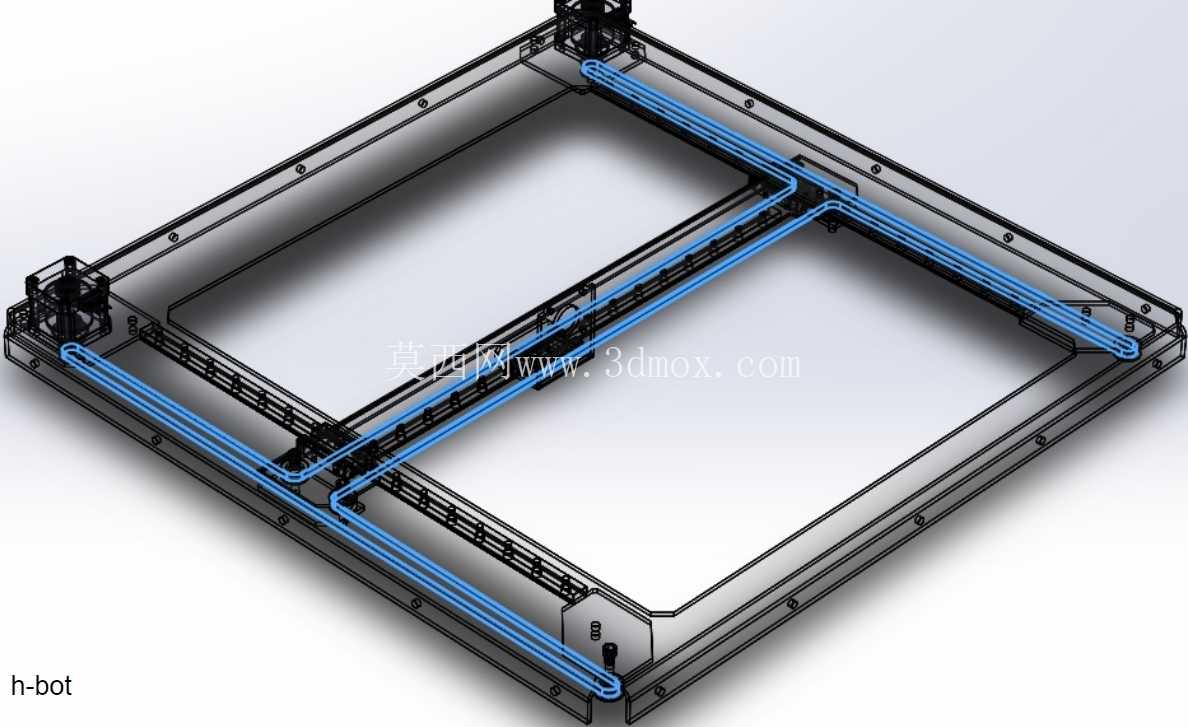

　　运动机构采用经典的CoreXY结构设计，X、Y轴的传动皮带布置在框架上部，通过两个步进电机的协同转动实现打印头的平面移动，这种结构能有效降低运动部件的重量，提升打印头的移动速度与定位精度，相比传统的十字轴结构，能减少长时间使用后的轴下垂形变问题。Z轴采用双丝杆搭配直线导轨的传动方式，热床平台沿Z轴做垂直升降运动，平台表面采用磨砂玻璃材质，配合表面涂层可实现打印件的自动粘附，打印完成后平台冷却即可轻松取下零件，不需要额外使用美纹纸、胶水等辅助粘附材料。

　　控制部分搭载MKS Robin Nano主控板，搭配树莓派3B扩展模块，可实现脱机打印、远程监控、自动调平、断电续打等实用功能，主控模块与电源模块均布置在设备底部的独立仓内，与上部成型区域做物理分隔，避免打印过程中产生的粉尘、碎屑落到电路板上造成短路故障，同时底部仓体预留了散热通风孔，保证主控与电源工作时的热量能及时散出。耗材挂架布置在设备上部框架的外侧，可直接挂载1kg标准规格的耗材卷，耗材通过导料管送入打印头挤出机构，这种外置挂架的设计能减少舱内空间占用，也方便操作人员随时观察耗材剩余量，及时更换耗材。打印头采用近端挤出结构，挤出齿轮直接布置在打印头上方，相比远端挤出能提供更稳定的耗材推送力，减少柔性耗材打印时的堵头、送料不畅问题，打印头加热块最高支持260℃加热温度，热床最高支持110℃加热，可适配PLA、ABS、PETG、TPU等多种常见3D打印耗材。设备的所有走线均沿铝型材的凹槽布置，通过线卡做固定，避免运动过程中线路与传动部件发生干涉，所有电气接口均采用快插式设计，后期维护更换部件时不需要重新焊接线路，可快速完成故障部件的替换。在实际使用中，这款设备的框架结构可根据用户需求做扩展改造，比如在上部框架加装耗材干燥仓、在侧面加装自动换色模块，或是更换更高功率的加热头实现高温耗材打印，整体结构的模块化程度较高，适合有一定动手能力的用户做二次改装。设备的安装边界要求较低，只需要在设备后部预留100mm以上的空间用于走线和散热，左右两侧各预留50mm的操作空间即可，不需要特殊的安装固定，放置在平整的硬质台面上就能正常工作，整体重量控制在25kg左右，单人即可完成搬运与位置调整。
