带防滑纹理的流线型塑料水瓶结构设计

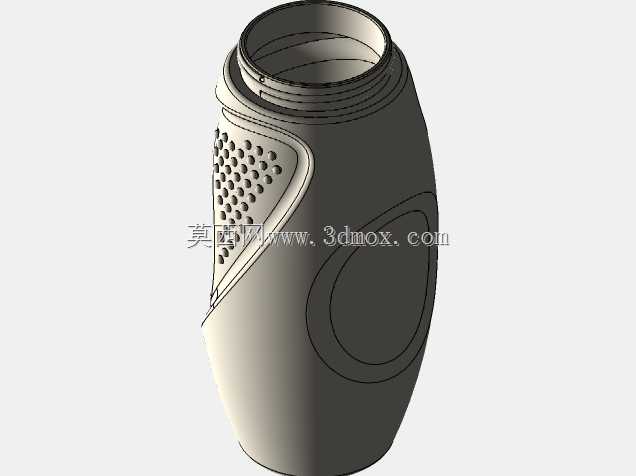

这款塑料水瓶的设计首先围绕日常手持使用的核心场景展开，瓶身整体采用收腰流线型轮廓，中部最宽处适配成年人手掌自然握持的开合幅度，上下两端向瓶口与瓶底方向逐步收窄，既能够降低手持时的滑落概率，也能在注塑生产阶段优化脱模斜度，减少瓶身表面的顶出痕迹。瓶口位置采用标准多线螺纹结构，螺纹牙型经过圆角处理，能够匹配市面常规口径的密封瓶盖，旋合过程中不会出现卡滞、滑牙问题，螺纹末端设置有限位台阶，可控制瓶盖的旋合行程，保证密封胶圈能够均匀压合在瓶口端面，避免盛装液体时出现渗漏。瓶身握持区域设计有内凹式颗粒防滑阵列，颗粒凸起高度控制在0.8mm，排布密度兼顾摩擦力与触感舒适度，长时间握持不会产生硌手的不适感，同时防滑区域的边界采用顺滑曲面过渡，不会在注塑过程中产生应力集中，降低瓶身受挤压开裂的风险。瓶身另一侧预留的椭圆形平整区域，可用于粘贴产品标识、容量标注等标签，该区域的曲面弧度与标签贴合度匹配，粘贴后不会出现翘边、气泡问题。从结构强度角度考虑，瓶身壁厚采用渐变设计，螺纹区域壁厚加厚至2.2mm，保证瓶口连接强度，握持区域壁厚控制在1.5mm，在满足抗挤压变形要求的前提下减少原料用量，瓶底位置设计有环形加强筋，放置时能够均匀分散瓶身及内部液体的重量，避免放置在不平整平面时出现倾倒。该类水瓶可适配户外便携、日常饮水、运动补水等多个使用场景，设计过程中充分考虑了手持操作的人机工程学要求，曲面过渡均采用G2连续处理，外观无尖锐棱角，日常使用过程中不会划伤手部，同时整体结构适配常规吹塑或注塑成型工艺，生产过程中无需特殊抽芯结构，能够有效降低模具加工成本与生产成型周期。
