伞齿轮与正齿轮组合传动结构设计

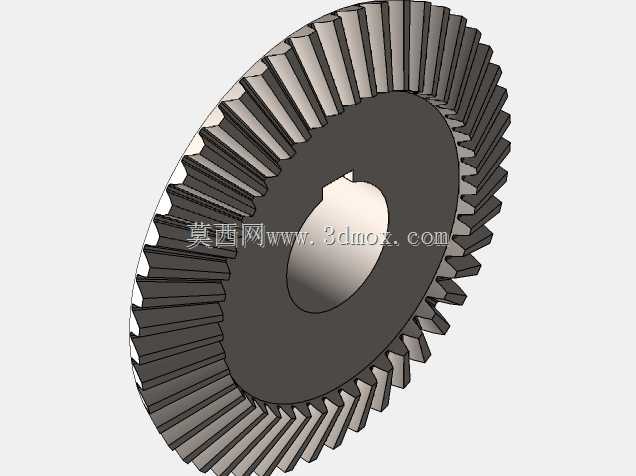

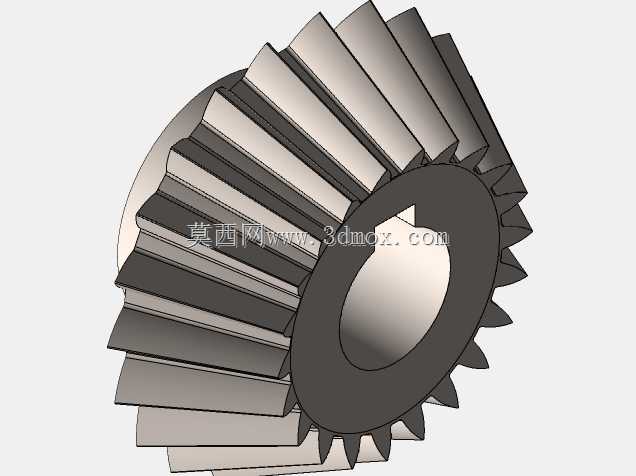

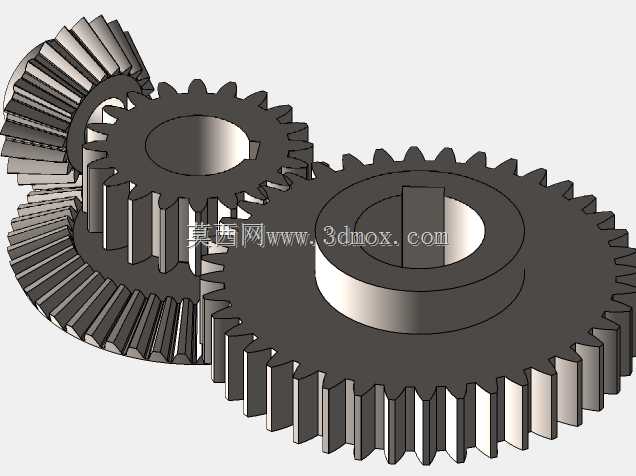

这套组合传动结构在常规工业传动场景中适配性极强，小到轻工生产线的动力换向输送单元，大到通用机床的进给传动支路、小型农机的动力分配模块，都能见到这类直齿锥齿轮与圆柱直齿轮搭配的传动方案。直齿圆柱齿轮部分承担平行轴间的动力传递任务，其轮齿采用标准渐开线齿形设计，啮合过程中重合度稳定，传动效率可维持在较高水平，日常运行中耐冲击性能表现优异，即便是中低速工况下存在小幅负载波动，也能保持恒定的传动比输出，不会出现明显的传动滞后或转速跳变。与之配合的伞齿轮（直齿锥齿轮）则负责实现相交轴间的动力换向，通常适配90度相交轴的传动需求，将输入动力的回转方向调整90度后传递给下游的正齿轮组，完成动力路径的转向衔接。

从设计逻辑来看，这套齿轮组在建模阶段优先保证了啮合间隙的合理性，齿侧间隙预留量控制在常规工业传动允许的公差范围内，既避免间隙过小导致运转卡滞、齿面异常磨损，也不会因间隙过大造成传动回程误差超标，影响传动精度。齿轮的轮毂部分做了适配标准平键的键槽设计，安装时可通过平键实现与传动轴的周向固定，传递额定扭矩时不会出现轴与齿轮的相对转动；轮毂的轴向长度与轴段安装长度匹配，装配后可通过轴肩与轴端挡圈实现轴向定位，不会在运转过程中出现轴向窜动。

从安装边界来看，正齿轮的齿顶圆、齿根圆尺寸与啮合中心距严格匹配，伞齿轮的节锥角、安装距参数经过校核，装配时只要保证两相交轴的交点与伞齿轮的节锥顶点重合，就能实现理想的齿面接触状态，避免偏载导致的齿面局部磨损加剧。整套结构没有采用复杂的变位设计，加工难度低，常规滚齿、插齿、铣齿设备即可完成加工，后期维护更换配件的成本较低，非常适合对成本控制有要求、传动精度需求处于中等水平的通用机械设备。实际运行中，这套组合结构可同时完成动力换向与扭矩、转速的匹配调整，在很多不需要高精度斜齿传动、弧齿锥齿轮传动的场景下，是性价比极高的传动方案，日常维护仅需定期检查齿面磨损情况、补充润滑脂即可，长期运行的可靠性表现突出。
