交错轴传动锥齿轮与小齿轮组合机构

　　这套锥齿轮与小齿轮组合的传动结构，核心应用场景覆盖了需要改变动力传输方向的各类工业设备，从轻工领域的包装设备换向机构，到重工输送线的转角动力传递单元，再到小型机床的进给传动端，都能见到这类结构的实际落地。不同于平行轴传动的齿轮组，这套结构的核心作用是在轴相交或者小角度轴交错的工况下，完成旋转运动的传递，同时根据齿数比的匹配，实现转速的降低与输出扭矩的提升，匹配不同负载端的动力需求。

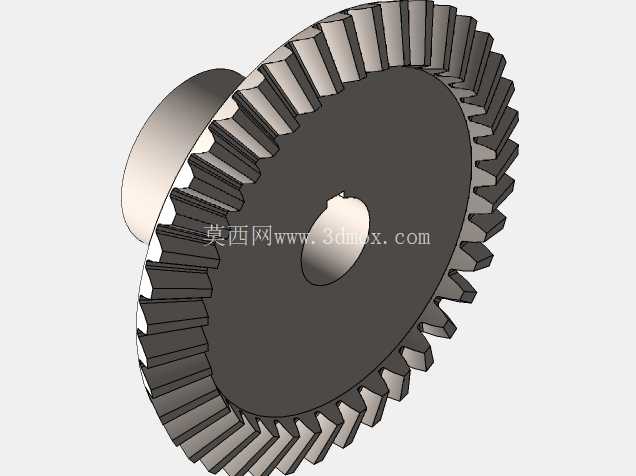

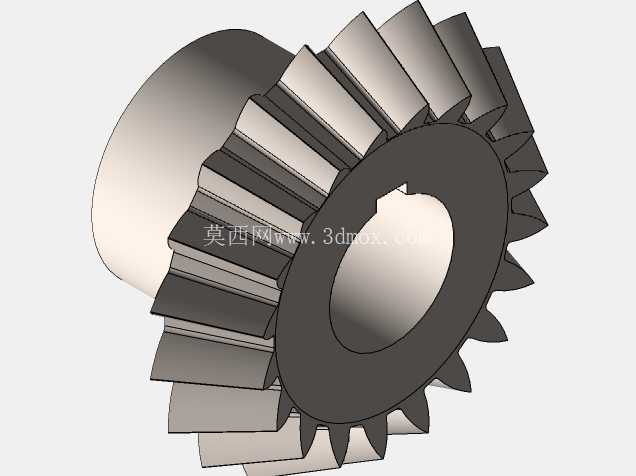

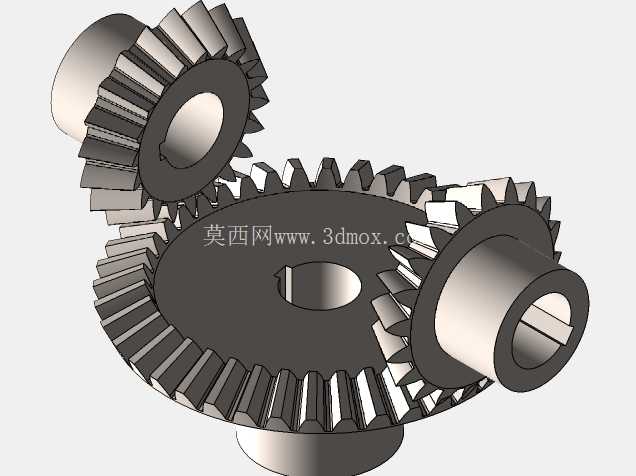

　　从功能特性来看，这套结构里的三个锥齿轮分别承担不同的传动角色，大尺寸的锥齿轮作为主传动轮承接输入端的动力，两个小尺寸锥齿轮分别布置在不同的相交轴位置，可同时向两个不同方向的输出轴传递动力，也可根据实际传动需求，选择单组啮合的传动形式。齿形采用直齿锥齿轮的设计形式，加工难度低于螺旋锥齿轮，装配时的轴向定位要求相对宽松，适合中低速、中等冲击负载的传动场景，齿面的啮合间隙可通过调整轴端的安装垫片厚度进行微调，避免长期运行磨损后出现传动回程差过大的问题。

　　设计思路上，这套结构优先考虑了安装维护的便捷性，每个齿轮都设计了带键槽的轴孔结构，可通过平键与传动轴实现周向固定，齿轮轮毂部分做了加长处理，保证与轴的配合长度足够，避免传动过程中出现齿轮偏摆导致的齿面偏磨。齿部的参数设计匹配标准模数系列，齿顶高、齿根高的取值符合通用直齿锥齿轮的设计规范，啮合时的重合度满足连续传动的要求，不会出现卡齿、传动卡顿的问题。齿轮背部的轮辐部分做了等厚设计，在保证结构强度的前提下尽可能降低整体重量，减少传动过程中的转动惯量，降低启动瞬间的动力冲击。

　　从安装边界与尺寸配合来看，这套结构的啮合安装需要保证两个配对齿轮的节锥顶点重合，否则会出现齿面接触区域偏移，加剧局部磨损，缩短齿轮使用寿命。安装时各轴的支撑轴承需要预留一定的轴向游隙，避免热胀冷缩导致轴系卡滞。齿轮轴孔的公差配合选用基孔制过渡配合，既保证装配时的定位精度，也方便后期磨损后的拆卸更换。齿面的粗糙度要求控制在合理区间，降低啮合传动过程中的摩擦损耗与运行噪音，整套结构的外轮廓尺寸可根据实际设备的安装空间进行等比例缩放，模数调整时同步匹配齿数变化，保证传动比的准确性。在实际选型应用时，需要根据负载端的额定扭矩、输入转速、传动比要求核算齿轮的弯曲强度与接触强度，避免出现断齿、齿面点蚀等失效问题，同时润滑方式根据运行转速选择，中低速工况可采用润滑脂填充，高速工况则需要搭配封闭箱体采用润滑油飞溅润滑，保证齿面始终处于良好的润滑状态，延长整套传动机构的使用寿命。
