学生赛事用尾推式双尾撑固定翼航模结构

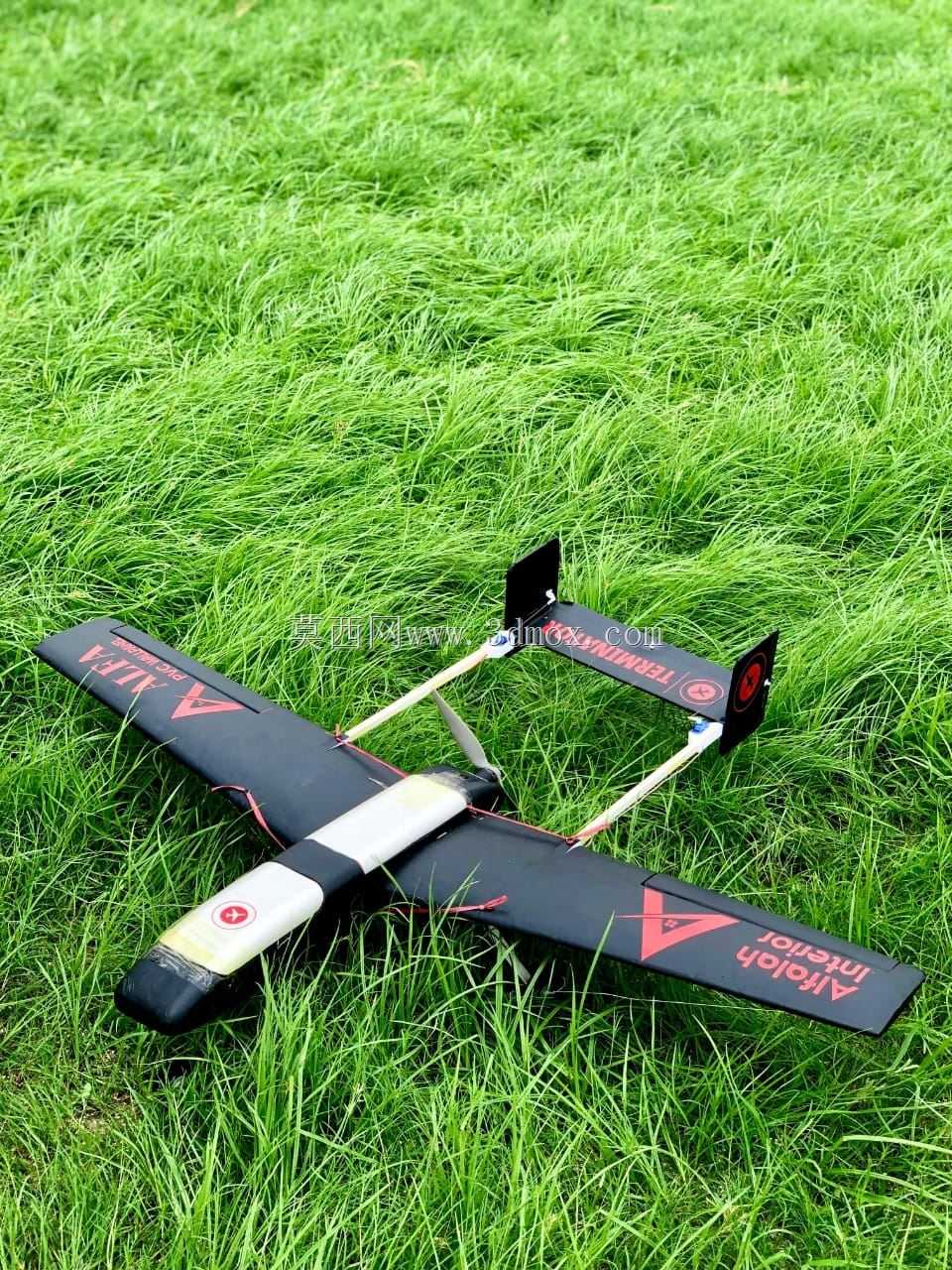

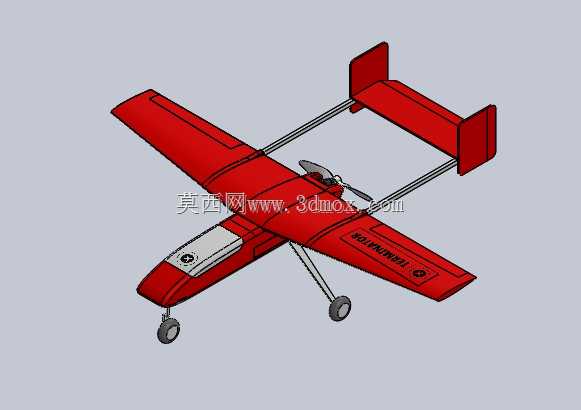

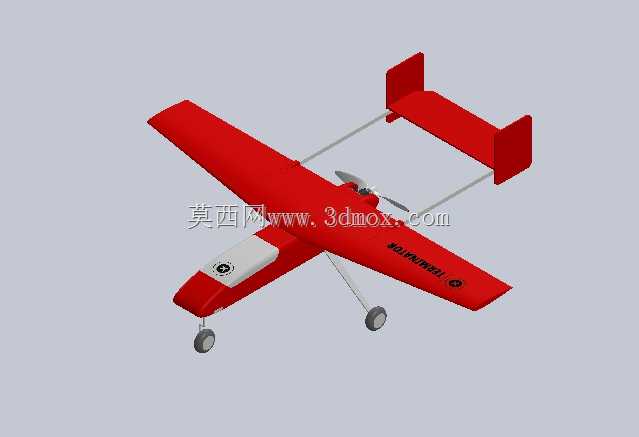

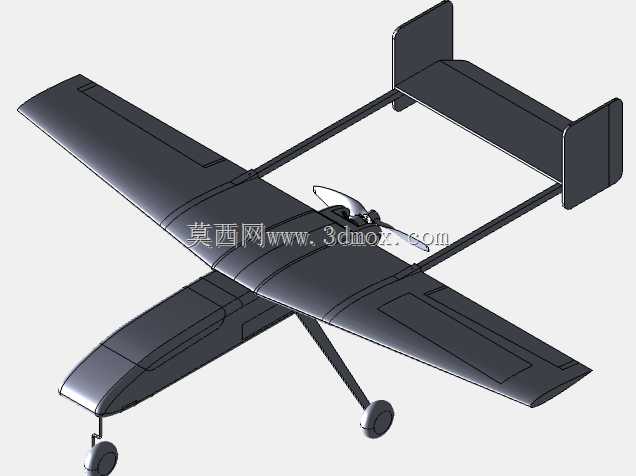

　　动力系统布置在机身中部靠前的高位安装座上，采用尾推式螺旋桨动力配置，这种布局能避免螺旋桨气流直接冲刷主机翼上表面，减少翼面气流扰动带来的升力损失，同时前拉改尾推的布置也能降低起降过程中螺旋桨触地打桨的概率，适配非铺装草地、沙土跑道的起降需求。起落架采用前三点式轮式起落架布局，前起落架布置在机头下方，配备单轮与转向缓冲结构，主起落架布置在机身重心稍靠前的翼身连接位置，采用斜撑杆式结构搭配小直径橡胶机轮，滑行过程中能保持机身水平姿态，避免螺旋桨触地，同时具备一定的形变缓冲能力，吸收粗粝跑道起降时的冲击载荷，减少结构共振带来的紧固件松脱风险。这套固定翼航模结构采用双尾撑常规布局，核心设计目标是适配学生航空创新赛事的载重、飞行稳定性与制作成本要求，整体围绕低速低空飞行场景做结构优化，可用于航空原理教学验证、户外休闲飞行、赛事竞技演示等场景。从结构逻辑来看，双尾撑杆将尾翼组与主机翼后缘刚性连接，相比传统单机身尾撑结构，能在缩短机身整体长度的前提下保证尾翼力臂长度，既降低整机结构重量，也能减少飞行过程中机身结构的气动干扰，提升俯仰与航向操纵的响应精度。

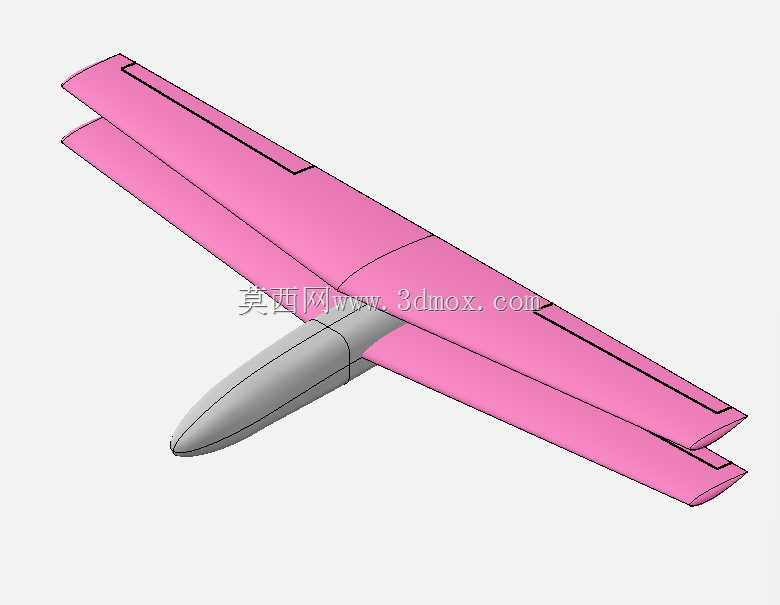

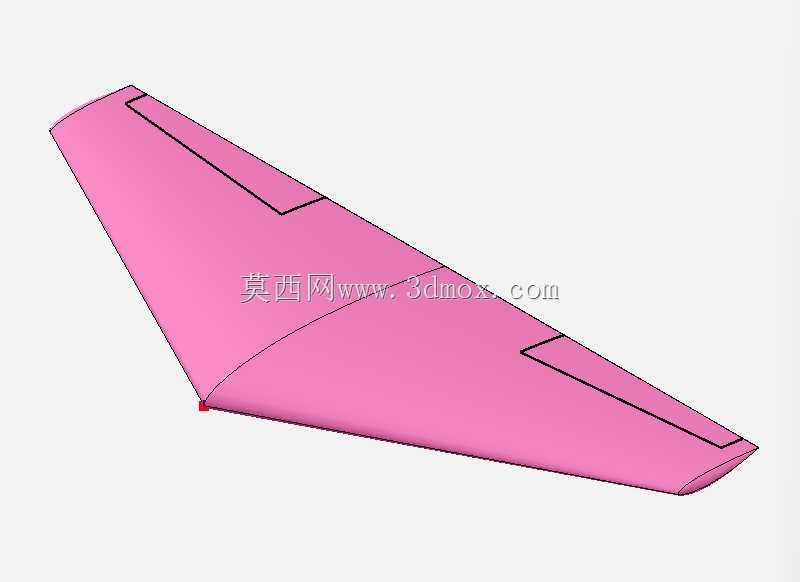

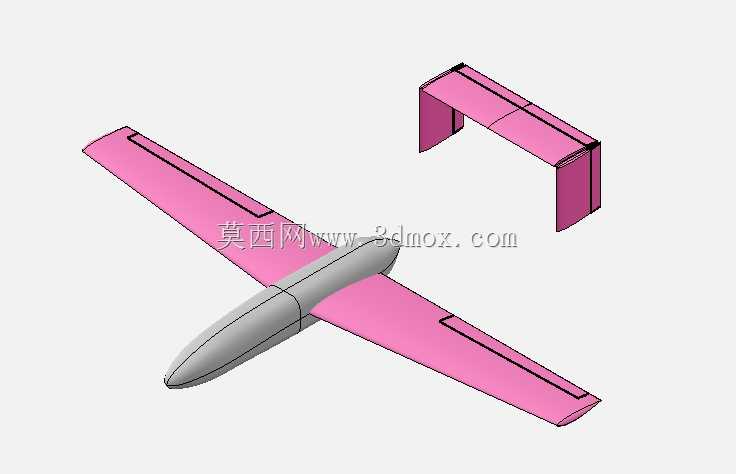

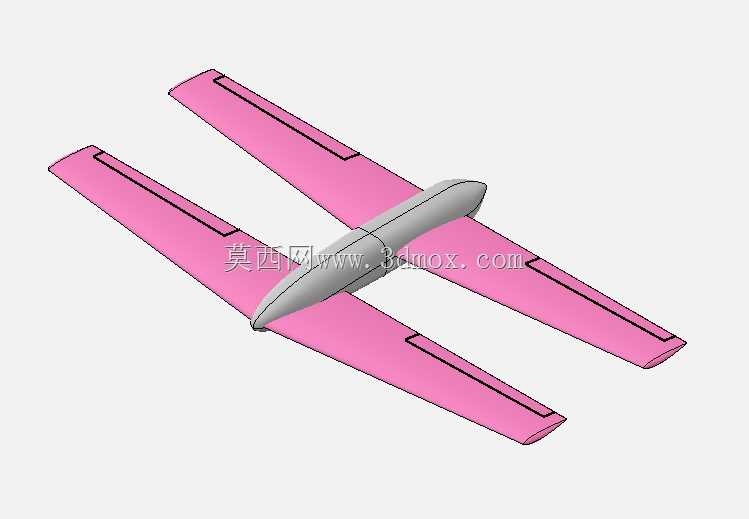

　　主机翼采用矩形平直翼构型，翼型选用低速高升力的平凸翼型，机翼前缘做圆弧钝化处理，降低低速飞行时的失速速度，提升小油门飞行状态下的操纵安全性，机翼表面预留舵机安装槽与操纵走线通道，可直接嵌入安装副翼舵机，减少外露结构带来的气动阻力。尾翼组由水平安定面、升降舵与双垂直安定面、方向舵组成，双垂尾分别布置在两侧尾撑杆末端，相比单垂尾布局能提升侧风飞行时的航向稳定性，减少低空飞行时地面效应对航向操纵的干扰，尾翼与撑杆的连接位置做了加厚处理，可承受大舵量操纵时的气动载荷，避免高速俯冲时尾翼颤振。

　　机身主体采用模块化分段设计，机头段为设备舱，可容纳锂电池、接收机、飞控板等电子设备，舱盖采用快拆式卡扣固定，方便快速更换电池与调试设备；中段为翼身连接与动力安装座，安装座做了加强筋结构，可抵消螺旋桨转动带来的扭矩振动；后段通过两根碳纤维材质的尾撑杆连接尾翼组，撑杆与机身、尾翼的连接位置采用嵌入式粘接加销钉固定的方式，保证连接刚度的同时控制整体重量。从安装边界来看，整机翼展控制在1.2米量级，机身长度控制在0.9米量级，起飞重量可控制在1.2千克以内，对起降场地的长度要求不超过30米，普通学校操场、开阔草坪即可完成起降操作，结构件多数可采用泡沫板材切割、轻木粘接加碳纤维杆补强的方式制作，加工门槛低，适合学生团队手工制作与快速迭代修改。

　　设计过程中针对赛事规则的限重、尺寸要求做了多轮调整，将原设计中过重的木质承力结构替换为碳纤维杆加泡沫夹芯的复合结构，在保证结构强度满足特技飞行载荷要求的前提下，将整机重量降低了18%左右，同时调整了主机翼的安装角与尾翼的配平角度，优化了整机的重心位置，使得巡航飞行时的配平舵量更小，飞行效率更高，续航时间可提升10%以上。结构上所有舵面的铰链位置都预留了安装间隙，避免大舵量偏转时出现舵面卡滞，操纵线全部布置在结构内部，减少外露线材带来的气动阻力与飞行过程中挂扯外物的风险，起落架的轮距做了加宽处理，降低滑行转弯时的侧翻概率，适合操纵经验不足的新手飞行练习。
