XPS泡沫材质学生设计遥控航模飞机

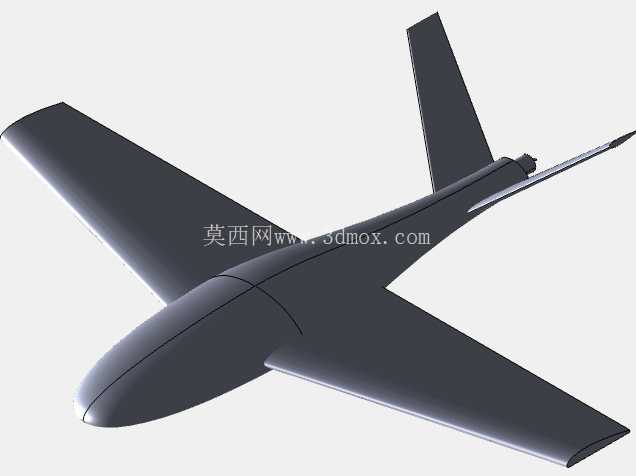

　　这款遥控航模的设计定位偏向入门级学生实践项目，采用XPS泡沫作为主体加工材质，这类材质在航模制作领域应用十分广泛，核心优势在于密度低易切割成型，同时具备一定的抗冲击韧性，新手操作出现坠机时不易出现结构性碎裂，维修成本极低，非常适合教学场景下的航模设计实践、手工制作课程以及入门级航模爱好者的日常飞行练习使用。从气动布局设计来看，这款机型采用了下单翼常规布局，整体机身线条做了流线型修型，机头位置采用钝圆过渡设计，一方面可以降低飞行过程中的正面压差阻力，另一方面钝形机头在泡沫材质加工时更容易处理曲面成型，不需要复杂的模具拼接，学生使用热线切割设备即可完成主体外形加工，降低制作门槛。尾翼部分采用了常规的平尾加垂尾的T型尾布局？

　　不对，看模型结构是常规后机身布置的垂尾与平尾，垂尾后缘预留了舵面安装位置，平尾同样设计了可活动舵面结构，配合机翼后缘的副翼结构，可以实现航模飞行过程中的俯仰、滚转、偏航全通道控制，满足基础遥控飞行的操控需求。在结构设计思路上，这款机型没有设计复杂的内部承力隔框，而是依托XPS泡沫本身的结构强度支撑整机受力，机身中部预留了标准航模设备的安装舱位，安装边界可以适配常规的2S-3S锂电池、20A级别电调、2204级无刷电机以及9g规格的舵机，这些都是入门航模的通用标准配件，不需要定制特殊尺寸的电子设备，学生组装时可以直接采购市售标准件完成装配，大幅降低组装难度。机翼部分采用了整体式平直翼设计，翼型选用了低速飞行性能优异的平凸翼型，这种翼型在低速飞行时升阻比表现较好，失速速度低，对于新手操控十分友好，不容易因为操作失误进入失速螺旋状态，同时平直翼的加工难度极低，使用热线切割泡沫板即可直接切出翼型，不需要复杂的翼型拼接工序，适合学生在课程实践中短时间内完成制作。整机的外形尺寸适配常规的公园飞航模场地需求，翼展控制在1米左右的量级，机身长度约0.8米，这个尺寸的航模飞行重量可以控制在300g以内，属于轻型航模范畴，飞行时的动能较低，即使出现误操作撞击障碍物或者人员，也不会造成严重伤害，符合校园内实践飞行的安全要求。

　　从实际使用场景来看，这款航模除了作为学生SolidWorks建模练习的案例之外，还可以作为3D打印课程的辅助验证模型，机身的部分连接结构、舵角安装座等受力较大的部件，可以使用3D打印制作PLA材质的加强件，嵌入泡沫机身内部提升结构强度，避免泡沫材质反复受力出现开裂问题。设计时特意将整机外形做了仿生鲸鱼的线条处理，机身侧面的曲线参考了鲸鱼躯干的流线形态，一方面提升了整机的外观辨识度，另一方面这种连续的曲面结构在泡沫切割时不需要过多的分段处理，加工效率更高，同时连续曲面的气流附着效果更好，能一定程度上降低飞行时的摩擦阻力。在安装边界的设计上，所有舵面的铰链位置都预留了1mm的安装缝隙，可以直接粘贴纤维胶带作为铰链使用，不需要安装复杂的金属或者塑料合页，进一步降低制作成本和组装难度，电机安装位置在机头前端，预留了标准的十字电机座安装孔位，可以直接适配市面上绝大多数的22系列外转子无刷电机，不需要额外打孔调整位置，电池舱设计在机身重心位置附近，舱盖采用魔术贴固定，方便飞行前调整电池位置来配平整机重心，确保整机重心处于机翼弦长30%左右的最佳气动位置，保障飞行稳定性。

　　起落架部分没有设计复杂的收放结构，而是采用了简单的固定式前三点起落架安装位，新手可以选择安装轻质泡沫轮实现滑跑起降，也可以选择不安装起落架直接手抛起飞、腹部迫降，适配不同场地的飞行需求，在草地等不平整场地飞行时，拆除起落架可以避免起落架勾挂杂草引发炸机。整体设计没有追求极致的飞行性能，而是优先平衡了加工难度、组装成本、飞行安全性和教学实用性，非常适合作为三维建模教学的入门案例、航模实践课程的设计模板，以及入门爱好者自制航模的参考结构，所有结构都没有复杂的曲面特征，建模时仅通过基础的拉伸、放样、圆角命令即可完成全部特征创建，对于刚接触三维建模的学生来说十分友好，能帮助学习者快速掌握曲面建模、装配体配合、干涉检查等基础的三维设计技能，同时完成的模型可以直接导出加工图纸用于实际制作，实现从建模到实物落地的完整实践流程。
